CHLORIDE 70-NET 10 - 40KVA

5. INTERFACES

O 70-Net está equipado com
• uma interface série COM RS232 standard para a transferência de dados ou modem
(X6);
• uma interface de contacto AS400 para a troca de sinais (X7);
• uma ranhura (slot) para adaptador SNMP (SMNP como opção) (XS3);
• uma ranhura (slot) para adaptador modem (XS6);
• uma interface de serviço configurada para o emprego com PPVIS (X3);
• uma interface para a paragem de emergência (EPO) ( X8).
Todos estes elementos estão situados no painel traseiro (ver Fig. 7 na página 298).
Estas interfaces podem ser utilizadas para as funções seguintes:
• comunicação directa entre o UPS e o computador
• integração do UPS como cliente numa rede com monitorização centralizada (SNMP)
• transferência dos estados operacionais a sistemas de alarme externos
Os pacotes software para a comunicação e os cabos de interface estão disponíveis como opção.
Aviso
As ranhuras XS6 e XS3 estão interligadas com as interfaces X6 e X3, respectivamente; se uma
placa adaptadora for instalada em qualquer uma destas ranhuras, a interface correspondente ficará
desabilitada.
X8
EPO
Aviso
Os cabos de interface devem ser blindados e situados numa posição afastada dos cabos de
alimentação (20 cm no mín.). A blindagem deve estar presente em ambos os lados. Os cabos de
controlo e de alimentação devem cruzar-se com um ângulo de 90°.

5.1. INTERFACE COM STANDARD - X6

O conector de 9-pólos SUB-D macho (contactos de pinos) contém os sinais RS 232.
A interface COM está isolada electricamente de todos os outros circuitos de corrente.
Manual de uso - 10H52163PAMC rev.9 - 06/2008
XS3
X7 X3
Contactos
RS 232
Contacts RS 232
AS/400
AS/400 Service Serviço

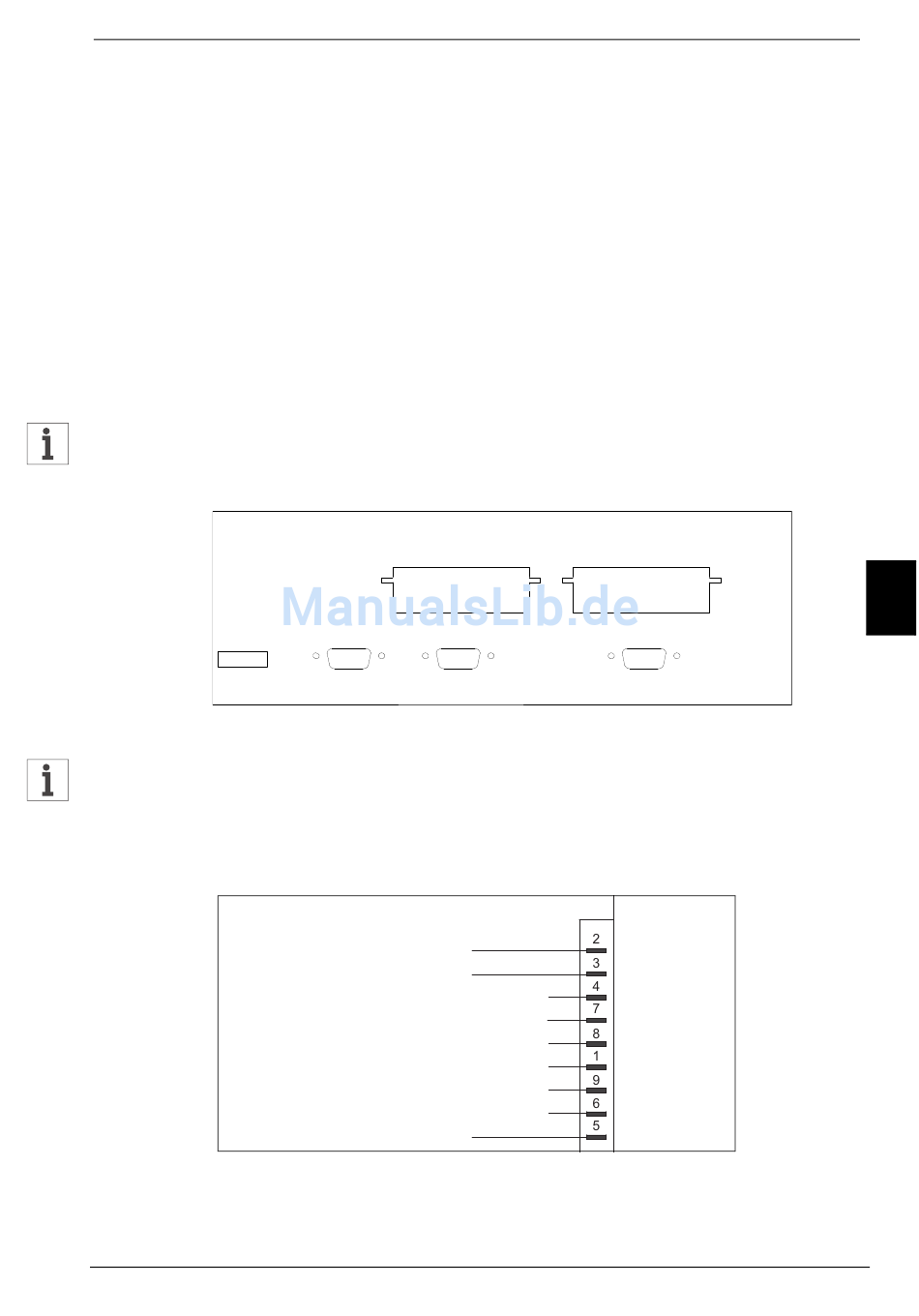

Figura 12 - Painel de conectividade

Recepção RS232
Transmissão RS232
Não utilizado
Não utilizado
Não utilizado
Não utilizado
Não utilizado
Não utilizado
Sinal de terra
Figura 13 - Interface COM standard
INTERFACES
XS6
X6
RS 232
Modem/Multi









P
Pág. 307
