5. INTERFACES

70-NET está equipado con
• una interfaz serie estándar RS232 COM para el protocolo de transferencia de datos o
módem (X6);
• una interfaz de contactos AS400 para el intercambio de señales (X7);
• una ranura para el adaptador SNMP (SMNP opcional) (XS3);
• una ranura para el adaptador modem (XS6);
• una interfaz de servicio configurada para el uso con PPVIS (X3);
• una interfaz para el apagado de emergencia (EPO) ( X8).
Todas están situadas en el panel posterior (ver Fig. 7 en la página 242).
Estas interfaces pueden usarse para:
• La comunicación directa entre el SAI y el ordenador
• La integración del SAI como client en una red con monitorización centralizada
(SNMP)
• La transferencia de estados de funcionamiento a sistemas de alarmas externos
Los paquetes de software de comunicación y los cables de interfaz necesarios están disponibles
como accesorios opcionales.
Aviso
Las ranuras XS6 y XS3 están interconectadas con interfaces X6 y X3 respectivamente, si una de
las ranuras tiene una tarjeta de adaptador, la interfaz correspondiente está inhabilitada.
X8
EPO
Aviso
Los cables de interfaz deben ser apantallados y colocados lejos de los cables de alimentación (mín.
20 cm). La protección debe ser en ambos lados. Los cables de alimentación y de control tienen que
cruzarse en un ángulo de 90°.
5.1. INTERFAZ ESTÁNDAR COM - X6
La interfaz estándar es un conector hombre de tipo SUB-D de 9 pines para comunicaciones seriales
RS 232.
La interfaz COM está aislada desde el punto de vista eléctrico de todos los demás circuitos de
corriente.
SGN en el pin 5
Esta conexión es el punto de referencia para todas las señales.
Manual del usuario - 10H52163PAMC rev.9 - 06/2008
XS3
X7 X3
RS 232
Contactos
Contacts RS 232
Servicios
AS/400
AS/400 Service

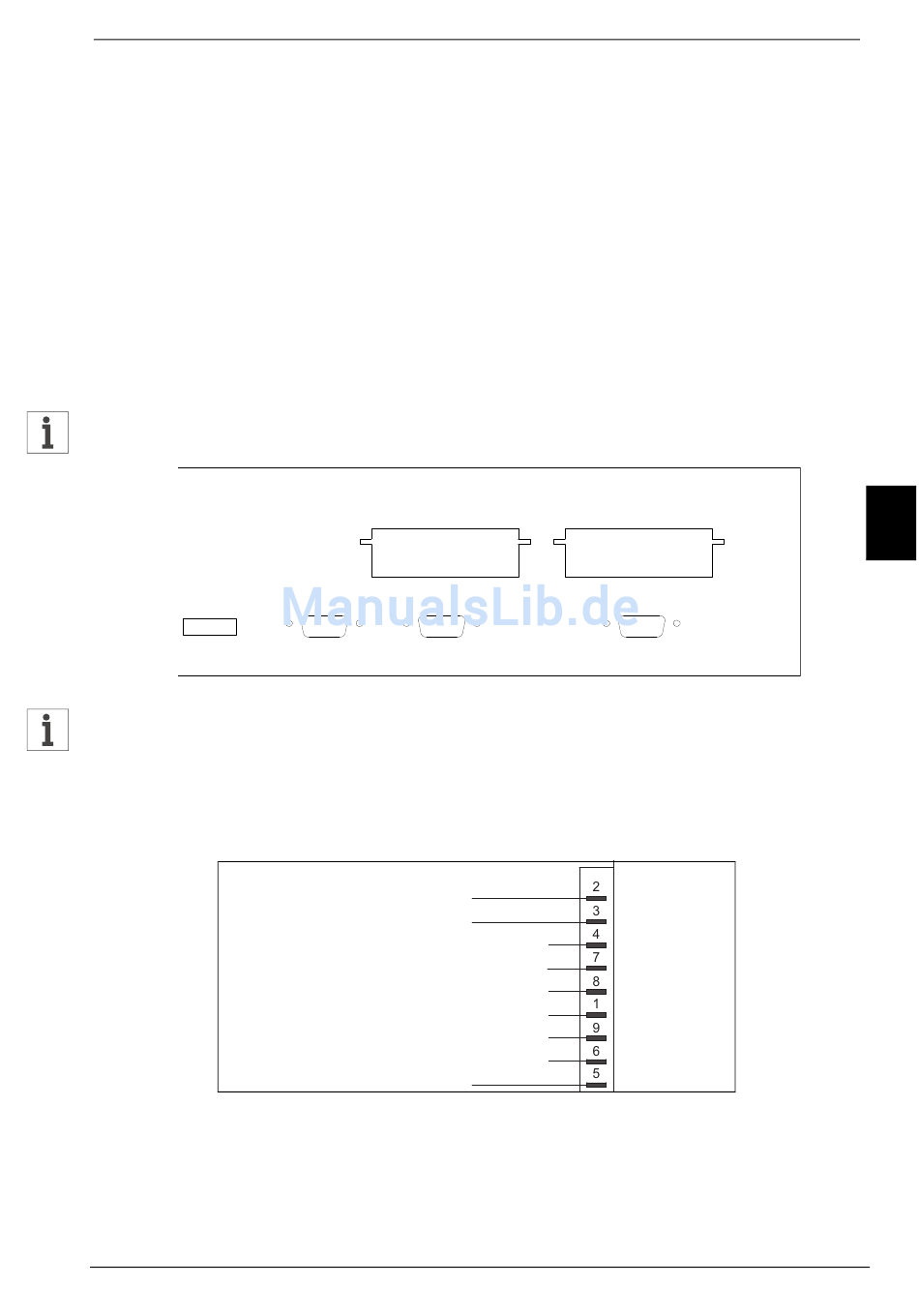

Figura 12 - Panel de conectividad
Recepción RS232
Transmisión RS232
Figura 13 - Interfaz estándar COM
XS6
X6
RS 232
RS 232
Módem/Multi
Modem/Multi


Sin utilizar

Sin utilizar

Sin utilizar

Sin utilizar

Sin utilizar

Sin utilizar

Señal de tierra

INTERFACES
E
Página 251
