CHLORIDE 70-NET 10 - 40KVA
4.8. LIGAÇÕES ENTRE OS ARMÁRIOS DA BATERIA E O UPS
• Realizar as ligações de acordo com o diagrama de ligação.
• Ligar o cabo para o sensor de temperatura entre os bornes X1.1 e X1.2 do terminal
de bornes do UPS e os bornes X1.1 e X1.2 do armário da bateria (Fig. 10).
• Para obter a melhor supressão de interferências (EMC), recomendamos para a
bateria e o sensor de temperatura devem ser utilizadas linhas blindadas entre o
armário do UPS e o armário da bateria, conforme especificado pela norma EN
50091-2, Classe A. A blindagem deve ser ligada a ambos os armários do UPS e da
bateria.
• Antes de accionar o sistema assegure-se da correcta polaridade das ligações do
UPS. Ligações erradas podem acarretar danos ao aparelho e riscos para a
segurança do operador.
PE
Manual de uso - 10H52163PAMC rev.9 - 06/2008
- +
PE
XT1
XT1
1
2

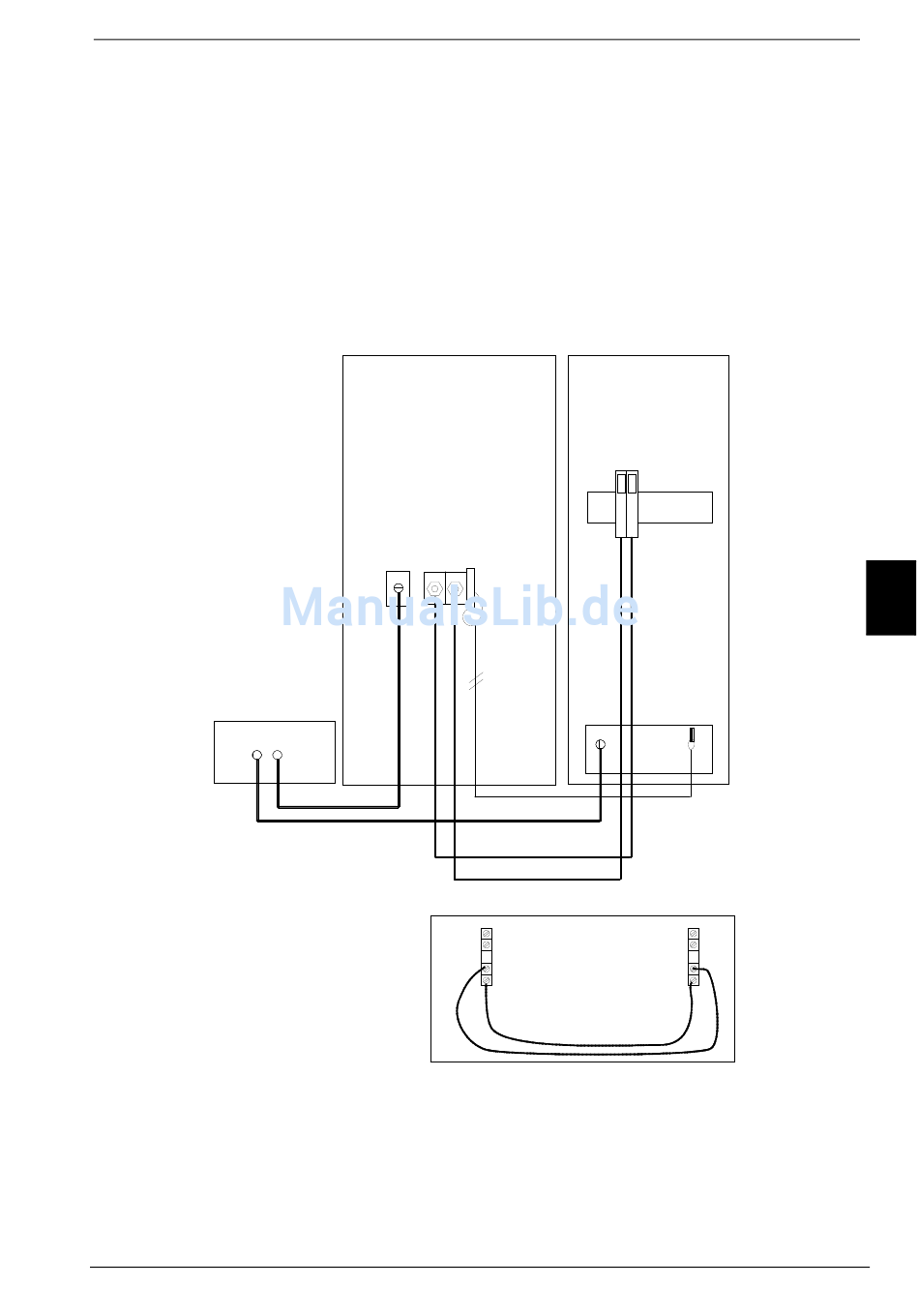

Figura 10 - Ligações da bateria externa
INSTALAÇÃO
+ -
PE X1
X1
1
2
P
Pág. 303
