CHLORIDE 70-NET 10-40 KVA
4.5. ВНЕШНИЕ ЭЛЕКТРИчЕСКИЕ СОЕДИНЕНИџ
Для доступа ко внешним электрическим соединениям нужно снять заднюю панель
ИБП. Перед соединением кабелей необходимо пропустить их через кабельные
зажимы для удерживания в нужном положении (см. Рис. 8) и затянуть. Соединить
заземляющий проводник (PE) первым. Соединить кабели, как показано на схемах
подсоединения к клеммам на следующих страницах. В наборе принадлежностей
имеется механический компонент для закрепления входных/выходных кабелей для
аппаратов мощностью 30 и 40 кВА. В случае кабелей с большим поперечным
сечением или тяжелым весом эта часть должна быть установлена на задней стороне.
Перед демонтажом панелей проверить, что ИБП отключен.
Сети и провода нагрузки должны быть подключены к ИБП, как правосторонняя 3-фазная система.
Замечание
Когда монтаж завершен, закрепить ИБП в нужном положении ножками, регулируемыми
по вертикали, иснять напряжение на колесах.
4.6. КЛЕММЫ 10 - 40 КВА
Клеммники на задней стороне ИБП состоят из следующих компонентов:
• клеммы для силовых подсоединений и внешнего аккумулятора
• выключатель аккумулятора (только, если аккумулятор встроенный)
• выключатель для нейтрали (N) (для сервисных целей)
• клеммы для датчика температуры (только, если нет встроенного аккумулятора)
Руководство пользователя - 10H52163PAMC rev.9 - 06/2008
Вход кабелей

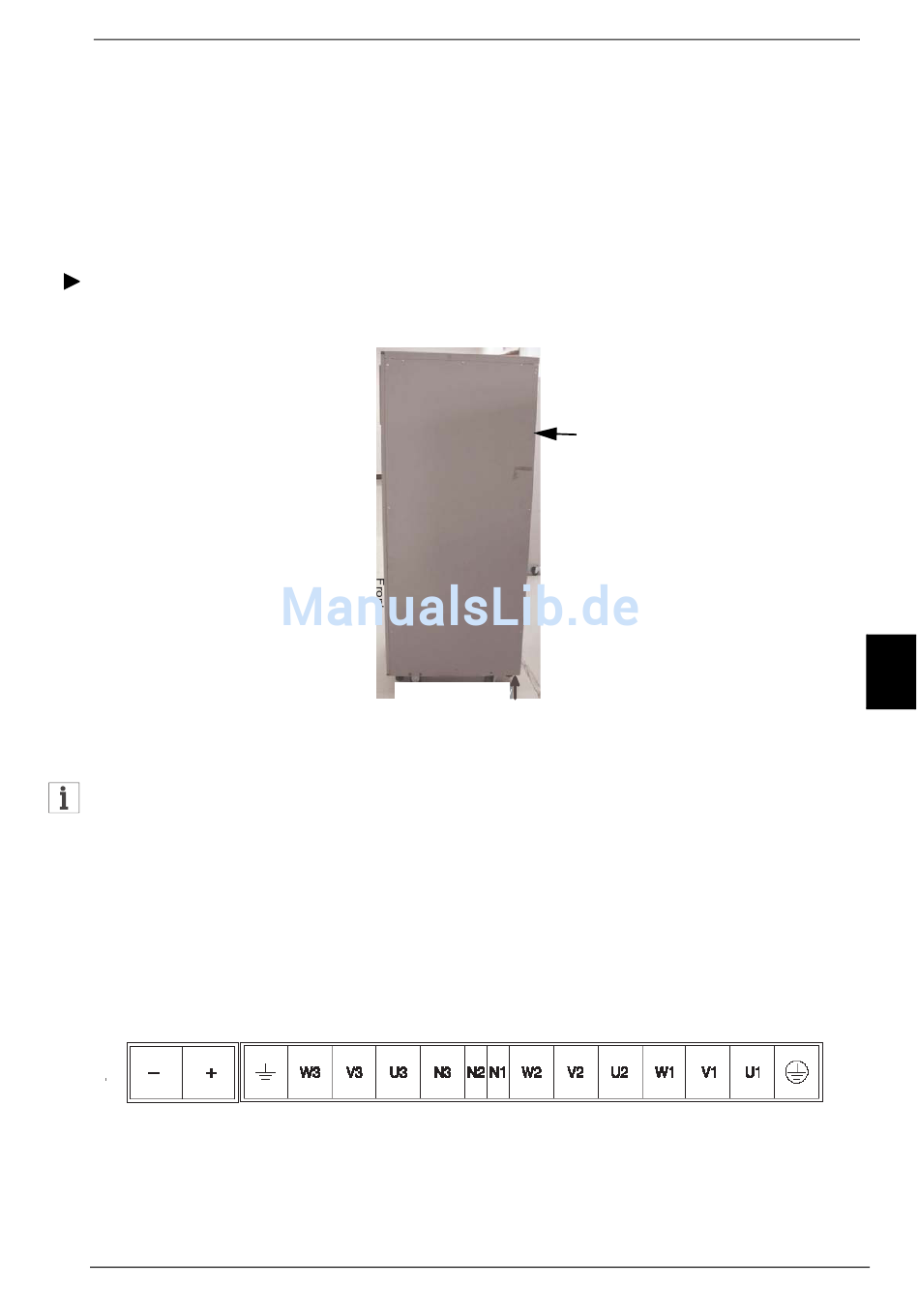

Рисунок 8 - Вход кабелей
Рисунок 9 - Клеммник - кВА
Задняя панель
МОНТАЖ
RU
Стр. 355
