FONCTIONNEMENT NORMAL ET SECÛRISÉ

6.5. MODES DE FONCTIONNEMENT

L'ASI a quatre modes de fonctionnement qui sont décrit ci-dessous.
Fonctionnement en ligne
Mode de fonctionnement normal de l'ASI. Les charges connectées sont
alimentées par le secteur via l'onduleur. Les batteries sont chargées, si
nécessaire.
L'onduleur filtre de façon fiable les perturbations de l'alimentation secteur et
fournit une alimentation stable, sans perturbations, à la charge.
Sur le tableau de commande, la DEL « OK » s'allume lorsque l'ASI est en
fonctionnement en ligne.
Dans ce mode de fonctionnement, l'ASI passe en fonctionnement sur batteries en cas de
défaillance du secteur. En cas de surcharge ou de court-circuit en sortie de l'ASI, ou en cas
de défaillance de l'onduleur, l'ASI passe en fonctionnement en by-pass.
Fonctionnement batterie
Dans ce mode de fonctionnement, les charges connectées sont alimentées
par les batteries par l'intermédiaire de l'onduleur.
En cas de panne de courant, le fonctionnement sur batteries s'active
automatiquement et alimente les charges sans interruption. Si la défaillance
du secteur dure plus de 30 secondes, l'ASI signale un état d'alarme.
En fonctionnement sur batterie, la DEL « OK » (verte) et la DEL
« WARNING » (jaune) du tableau de commande clignotent.
Depuis ce mode de fonctionnement, l'ASI revient automatiquement en fonctionnement en
ligne, dans le temps d'autonomie disponible, une fois l'alimentation secteur rétablie. Si la
défaillance du secteur dure plus longtemps que l'autonomie d'alimentation des batteries,
l'ASI fournit les informations correspondantes par ses interfaces. Les ordinateurs peuvent
automatiquement être arrêtés au moyen d'un logiciel supplémentaire (en option).
Fonctionnement en by-pass
Dans ce mode de fonctionnement, les charges connectées sont alimentées
par le secteur par l'intermédiaire du by-pass électronique.
Le by-pass électronique sert à assurer la continuité de l'alimentation des
charges. En cas de surcharge ou de court-circuit en sortie de l'ASI, il est
automatiquement activé pour assurer une alimentation des charges sans
interruption.
La DEL « WARNING » (jaune) du tableau de commande s'allume.
A partir de ce mode de fonctionnement, l'ASI revient automatiquement en fonctionnement
en ligne une fois la défaillance supprimée.
Le fonctionnement en by-pass peut également être sélectionné sur le tableau de
commande au moyen de la touche.
By-pass de maintenance
Dans ce mode de fonctionnement, les charges connectées sont alimentées
directement par le secteur. L'interrupteur QS3 est sur Marche et tous les
autres interrupteurs de l'ASI sont sur Arrêt.
Dans cette situation, le tableau de commande/d'affichage n'est pas
alimenté.
Le by-pass de maintenance sert à alimenter les charges connectées durant
la maintenance de l'ASI.
Page 88 Manuel d'utilisation - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA

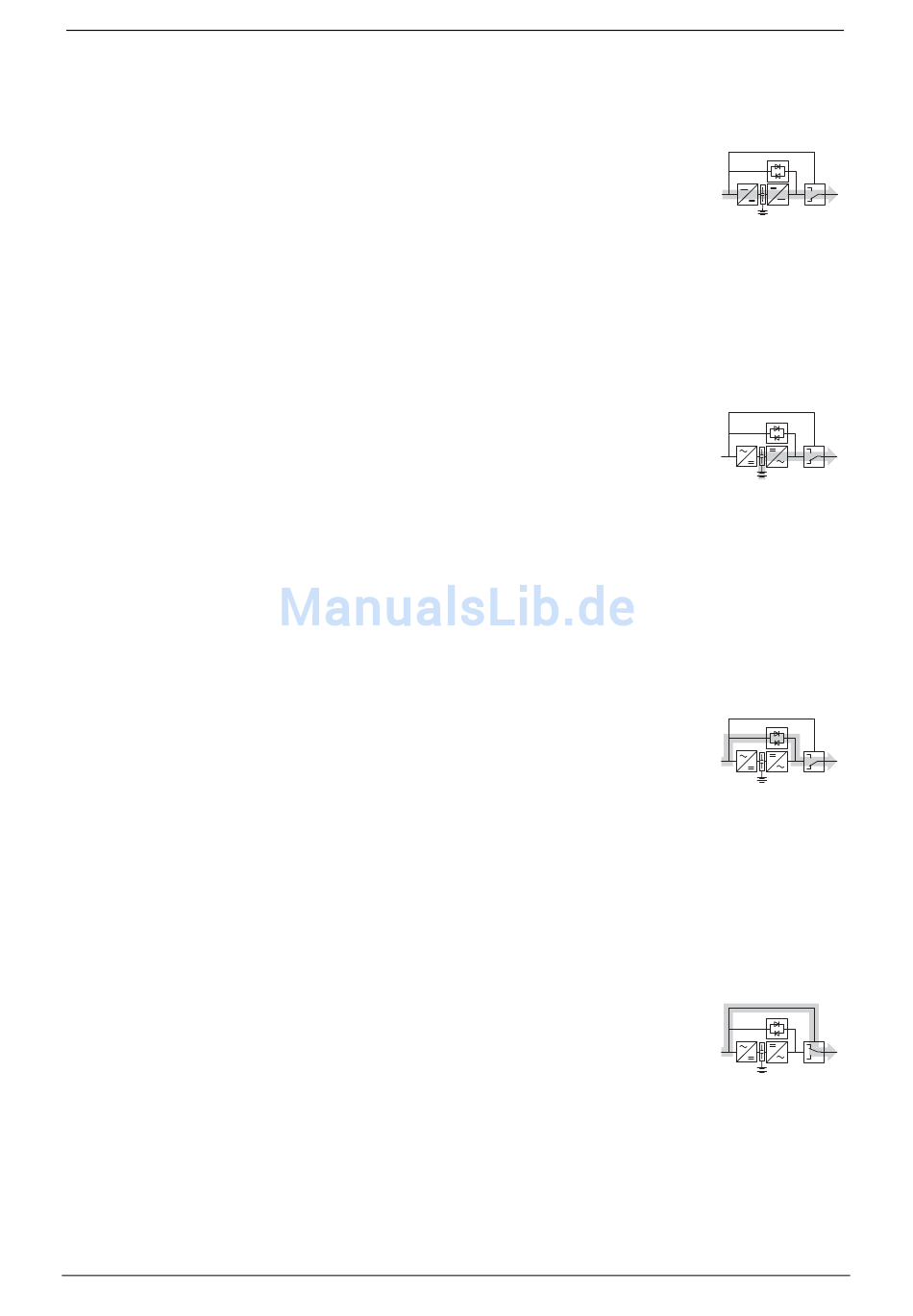

Figure 19 - Circulation
du courant lors du
fonctionnement en
Figure 20 - Circulation
du courant lors du
fonctionnement sur
Figure 21 - Circulation
du courant lors du
fonctionnement en by-
Figure 22 - Circulation
du courant lors du
fonctionnement en by-
pass de maintenance
ligne
batterie
pass
