CHLORIDE 70-NET 10-40 KVA

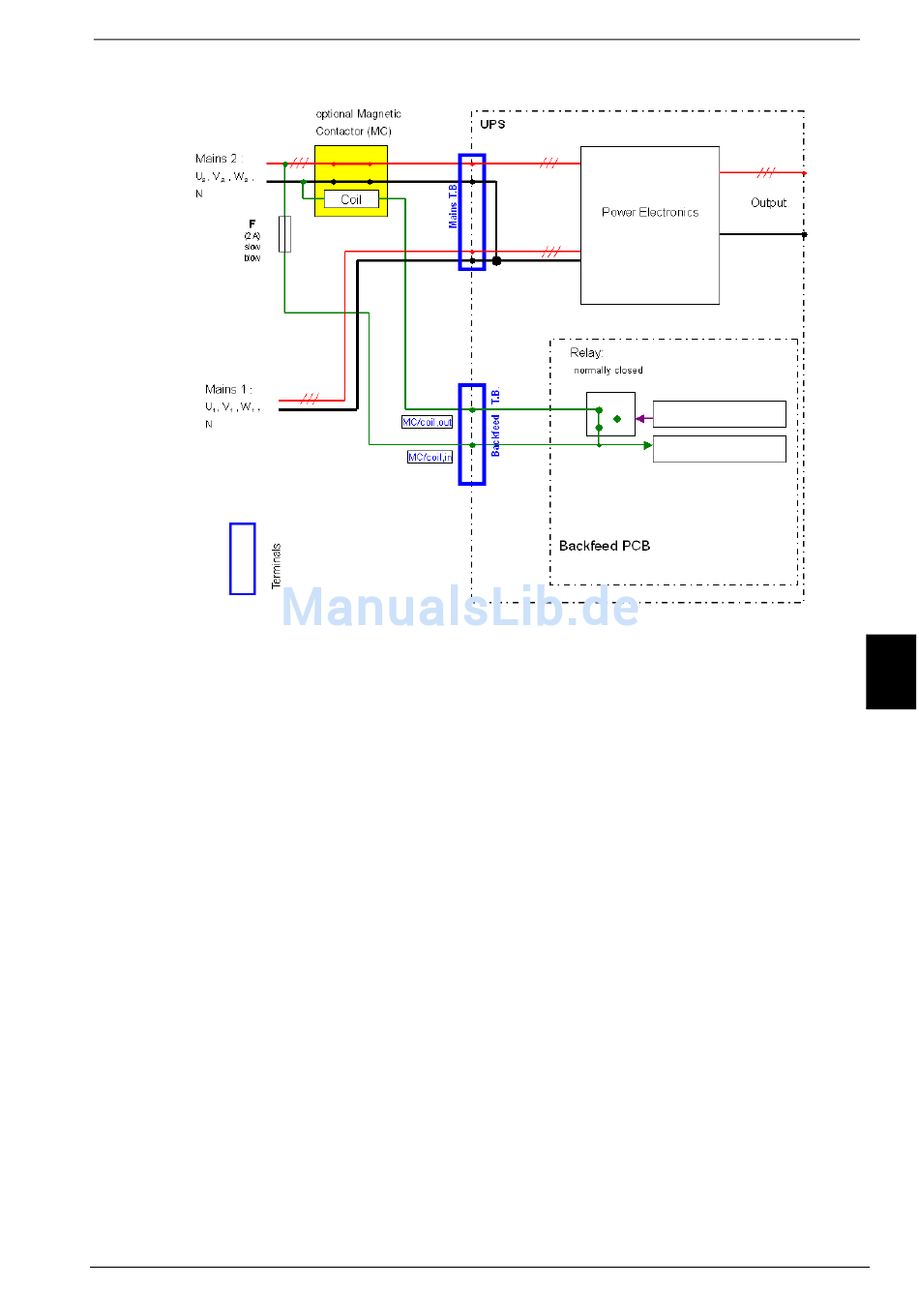

Рисунок 11 - 70-Net и внешнее изолирующее устройство - в этом примере, магнитное реле (MC)
Функционирование
Если шунтирующий тиристор закорочен (короткое замыкание), а ИБП работает в
режиме двойной конверсии (оперативный режим), происходит следуюшее:
• реле Backfeed размыкается и
• на LCD-панели отображается сообщение „Backfeed protection active" (защита
обратной связи активна) – предупреждение 48.
В зависимости от нагрузки и от условий напряжения, могут появляться следующие
тревожные сообщения:
- предупреждение 48 - „Backfeed Protection Active" (Защита Обратной Связи Активна)
- предупреждение 44
- предупреждение 39
СИД-индикаторы Состояния
Мониторинг режима обратной связи имеется на задней стороне, посредством СИД-
индикаторов, сигнализирующих следующие состояния:
- зеленый: защита обратной связи не активна
- красный: защита обратной связи активна (положение СИД-индикаторов: см. Рис. 7
на стр. 352)
Сброс
Чтобы произвести сброс логики защиты обратной связи, следует выключить и снова
включить ИБП через несколько секунд.
Руководство пользователя - 10H52163PAMC rev.9 - 06/2008
МОНТАЖ
RU
Стр. 359
