FUNCIONAMENTO NORMAL E SEGURO
Ambiente e compatibilidade electromagnética
• Valores limites da EMC para cumprir as normas e padrões europeus
• Economia de energia decorrente da elevada eficiência
• Baixo nível de ruído
• Filtro EMC especial para necessidades específicas (opcional)
Tecnologia moderna
• Interfaces com software para todos os sistemas operativos
• transistores de potência IGBT;
• Componentes electrónicos digitais altamente integrados (ASICs)
• Especificamente, prestam-se bem para cargas de computadores
O UPS também pode ser utilizado como conversor de frequência para 50/60 Hz ou vice-
versa.

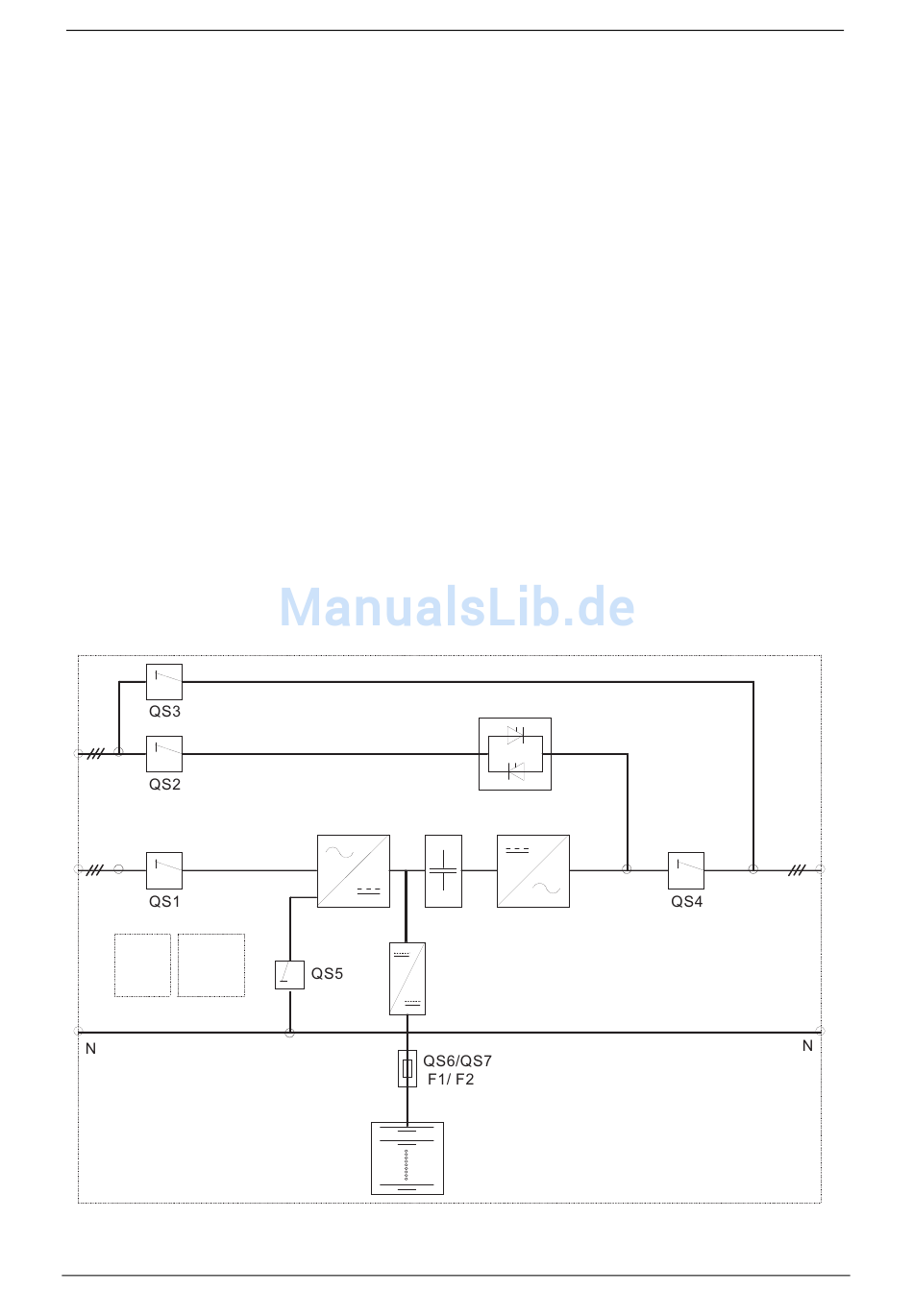

6.3. ESQUEMA DE BLOCOS

(ver Fig. 17 na página 310).
Componentes
O UPS é composto pelos seguintes componentes:
• conversor, que consiste num rectificador, filtro, amplificador e inversor com
carregador de bateria integrado
• filtro para a formação da tensão trifásica sinusoidal de saída
• by-pass electrónico
• alimentação de reserva
• by-pass de manutenção para desligar o módulo de potência durante as operações
de manutenção sem interromper a alimentação para a carga
• Filtro EMC
Rede de
alimentação
filtro
EMC
Pág. 310
By-pass de manutenção
By-pass electrónico
Rectificador
Figura 17 - Vista geral do UPS
Manual de uso - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
Interruptor
electrónico
da bateria
Bateria
Para
Cargas
