Blockschaltbild - Chloride 70-NET Bedienungsanleitung

NORMALER UND SICHERER BETRIEB
Umwelt, EMV
• Die EMV-Grenzwerte entsprechen den europäischen Vorschriften und Normen
• Energieeinsparung durch hohen Wirkungsgrad
• Niedriger Geräuschpegel
• Spezieller EMV-Filter für höhere Anforderungen (optional)
Moderne Technologie
• Schnittstellen mit Software für alle Betriebssysteme
• IGBT-Leistungstransistoren
• Hochgradig integrierte digitale elektronische Schaltungen (ASICs)
• Speziell geeignet für Computer als Verbraucher
Die USV kann als Frequenzwandler von 50/60 Hz oder umgekehrt verwendet werden.

6.3. BLOCKSCHALTBILD

(siehe Abb. 17 auf Seite 144).
Komponenten
Die USV besteht aus den folgenden Komponenten:
• Umrichter, bestehend aus Gleichrichter, Filter, Booster und Wechselrichter mit integriertem
Batterieladegerät
• Filter für sinusförmige Ausgangsspannung
• elektronischer Bypass
• Reservenetzversorgung (zweiter Netzeingang)
• Wartungsbypass zum Abtrennen des Leistungsteils für Wartungszwecke, damit bleibt bei
Durchführung einer entsprechenden Schaltsequenz die Versorgung der Verbraucher ohne
Unterbrechung bestehen
• EMV-Filter
2.Netz
Netz
Galvan.
EMV
Trenng.
Filter
(option.)
Seite 144
Elektronischer Bypass
Gleichrichter

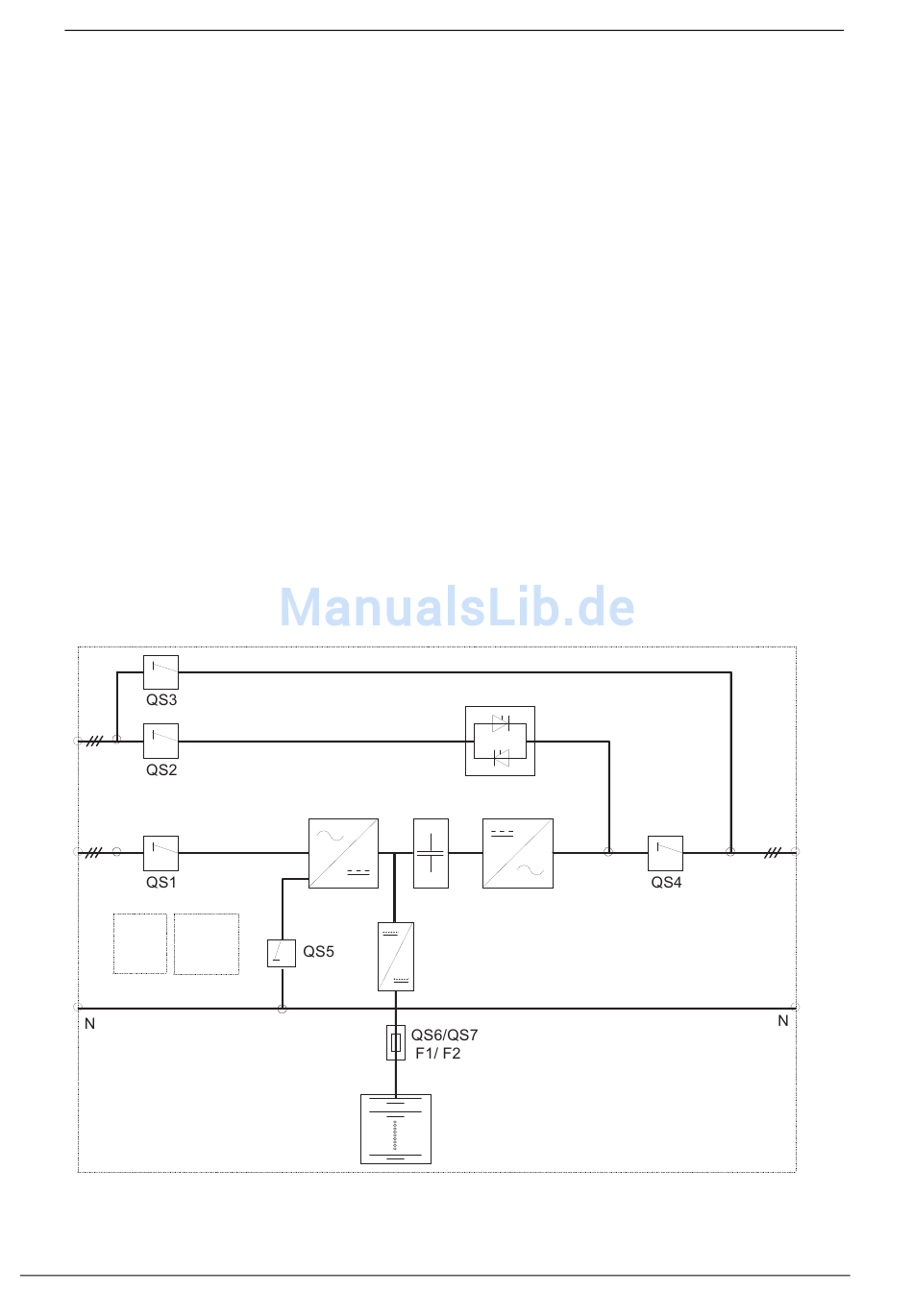

Abbildung 17 - Blockschaltbild USV
Bedienungsanleitung - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
Wartungsbypass
Wechselrichter
Batterie -
Ladegerät
Batterie
Zum Ver-
braucher
