МОНТАЖ
Соединительная
панель
Разъем питания
модема
Только в целях
обслуживания

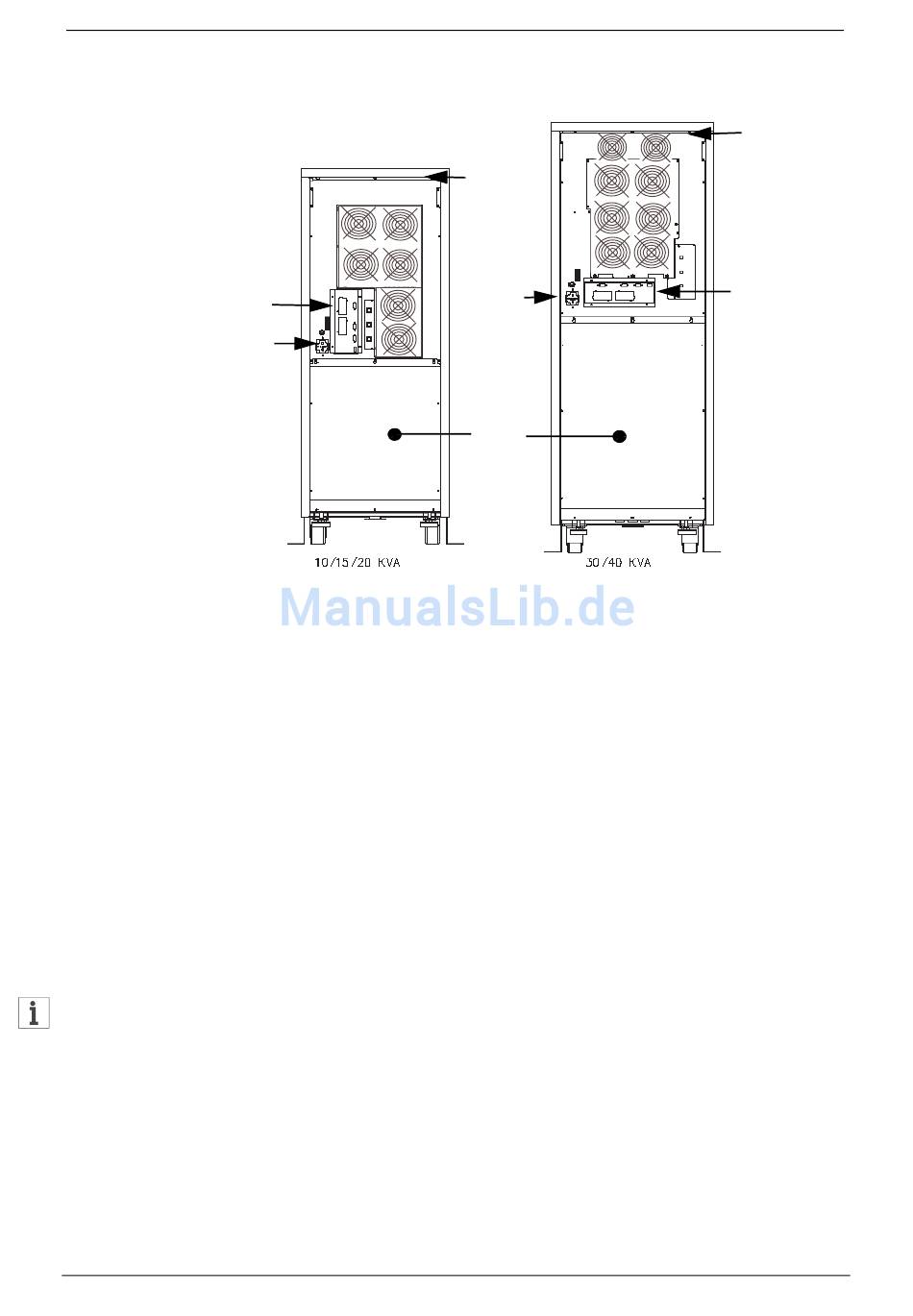

Рисунок 7 - Вид сзади 10/15/20 кВА (слева) и 30/40 кВА (справа)
4.3. ЗНАчЕНИџ ТОКА И РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ КАБЕЛџ
Использовать сечение кабеля и предохранители согласно Таблица 1 на стр 353.
Если ИБП питается от единой сети:
Соединить силовые кабели сети с клеммами U1, V1, W1, N на ИБП. Между клеммами
следует установить следующие перемычки: U1-U2, V1-V2, W1-W2 и N1-N2.
Если ИБП питается от двух сетей:
Присоединить кабели питания сети 1 к клеммам U1, V1, W1, N1 ИБП.
Присоединить кабели питания сети 2 к клеммам U2, V2, W2, N2 ИБП.
Соединить нагрузку с клеммами U3, V3, W3, N на ИБП. Поперечные сечения
проводников даны для значений максимального тока:
1). Для медных кабелей с изоляцией из ПВХ (при 70°C)
2). При прокладке в каналах для электрооборудования
3). Когда температура воздуха вокруг канала не превышает 30°C
4). Для кабелей длиной до 30 м.
5). Для многожильных кабелей до 35 мм
Замечание
При любом изменении условий необходимо проверить, отвечают ли размеры кабелей
требованиям IEC-287
напряжения >3%, то следует выбрать больший размер.
Если в системе превалируют нелинейные нагрузки, то на нейтральном проводнике (N)
ток будет превышать в 1,6 раза ток на других проводниках.
Кабели (силовые кабели, линии связи или передачи данных) к другому оборудованию
следует прокладывать отдельного от кабелей ИБП (входные, выходные, кабели
внешнего аккумулятора).
Стр. 352
Руководство пользователя - 10H52163PAMC rev.9 - 06/2008
2
и для одножильных проводников свыше 35 mm
и
DIN VDE 0298. Если кабели настолько длинны, что падение
CHLORIDE 70-NET 10 - 40KVA
И н д и к а т о р ы ,
у к а з ы в а ю щ и е
состояние Защиты
О б р а т н о й С в я з и
(Backfeed)
Разъем
питания
модема
Только в
целях
обслуживан
ия
задняя панель
И н д и к а т о р ы ,
у к а з ы в а ю щ и е
с о с т о я н и е
З а щ и т ы
Обратной Связи
(Backfeed)
Соединительная
панель
2
.
