FUNZIONAMENTO AFFIDABILE E SICURO CHLORIDE 70-NET 10-40KVA

6.4. FUNZIONAMENTO CON BY-PASS

È necessario per gli interventi di manutenzione, la messa in funzione, l'avvio e lo
spegnimento. Quando si seleziona questa modalità di funzionamento, i carichi continuano
ad essere alimentati senza interruzione, indipendentemente dalle commutazioni effettuate.
Per il funzionamento con by-pass, gli interruttori di potenza da QS1 a QS4 devono essere
spenti. Questi interruttori sono posizionati sul lato anteriore dell'UPS. Dopo aver rimosso il
pannello frontale, è possibile individuare l'ubicazione degli interruttori, come nelle
illustrazioni seguenti:
By-pass
By-pass
By-pass
10/15/20 kVA 30 kVA 40 kVA
FRONTALE FRONTALE FRONTALE

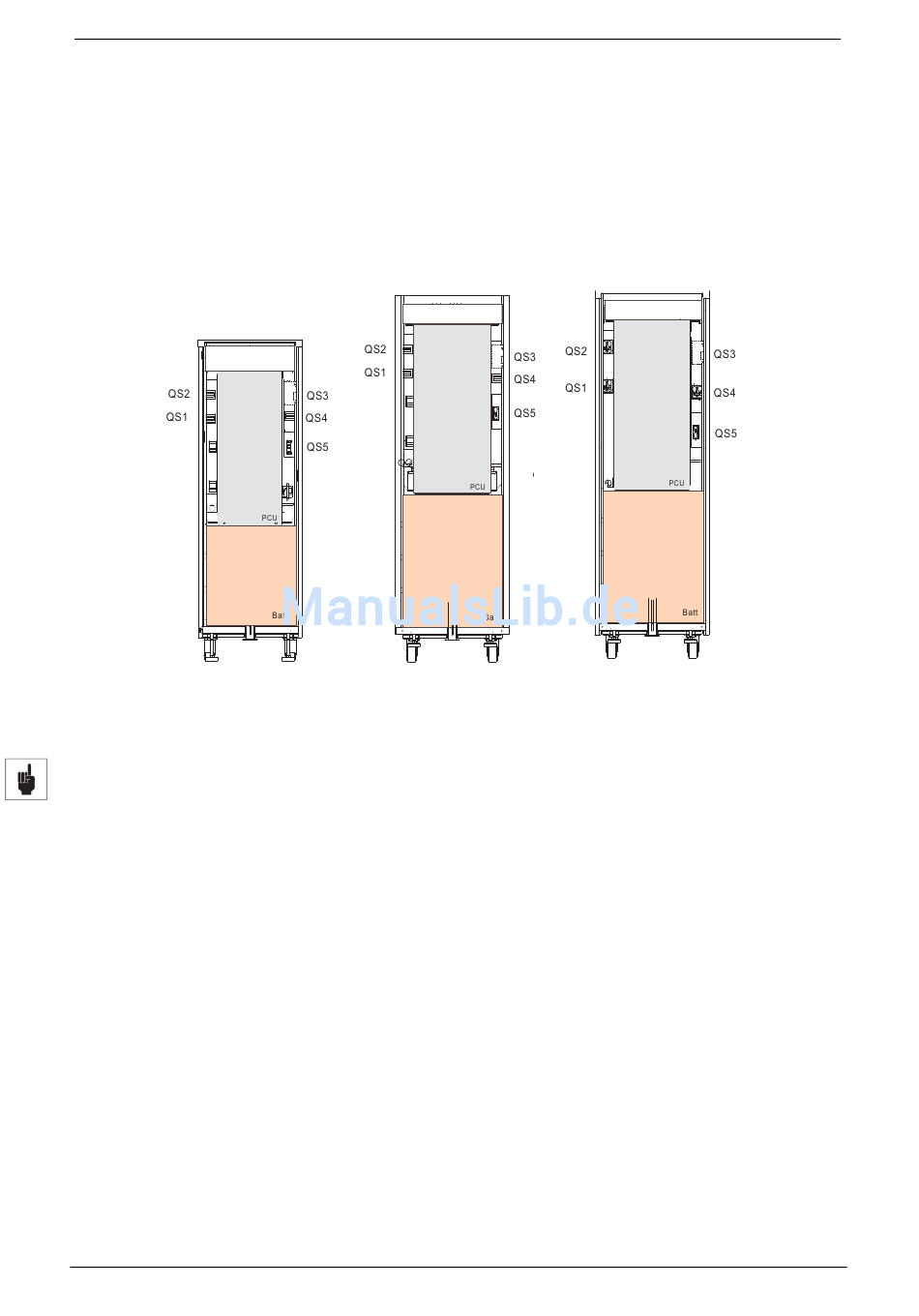

Figura 18 - Posizione degli interruttori
Avvertenza
Durante l'operazione parallela, la funzione di commutazione del carico del by-pass di servizio
integrato deve essere svolta da un dispositivo esterno (vedi "Operazione Parallela" a
pagina 217).
Pagina 200 Manuale d'uso - 10H52163PAMC rev.9 - 06/2008
