CHLORIDE 70-NET 10 - 40KVA
• Arrêt de l'avertisseur sonore
Pour que l'avertisseur s'arrête, appuyer momentanément sur le bouton Reset
• Remise à zéro en cas de défaillance
Afin de revenir à un fonctionnement normal de l'ASI après une panne, après avoir corrigé
la situation ayant causé la panne, appuyer sur la touche Reset pendant au moins une
seconde.
Bouton
« Select Left »
Bouton « Menu
Down »
Bouton « Arrêt
Onduleur »
DEL « OK » (verte)
- Allumée si la charge
est sur l'onduleur
- Clignote si la charge
est sur batterie
Le bouton TEST / RESET sert à contrôler le fonctionnement des DEL du tableau de
commande et à remettre l'ASI à zéro une fois le défaut corrigé. Toutes les DEL du tableau
de commande s'allument pendant 1,5 secondes environ une fois le bouton pressé en
fonctionnement normal (aucun voyant d'avertissement ou de défaut allumé), puis les cinq
derniers voyants d'avertissement apparaissent l'un après l'autre sur l'écran à 2 caractères.
En cas de défaut, une pression sur le bouton arrête le signal sonore et, une fois le défaut
corrigé, une pression sur le bouton remet l'ASI en fonctionnement.
L'ASI peut être passée manuellement du by-pass au fonctionnement en ligne au moyen
des boutons « Marche onduleur (I) et « Arrêt onduleur » (O). Il est possible de brancher un
ordinateur à la prise maintenance (SERVICE) par l'interface série (RS232). En utilisant le
Manuel d'utilisation - 10H52163PAMC rev.9 - 06/2008
FONCTIONNEMENT NORMAL ET SECÛRISÉ

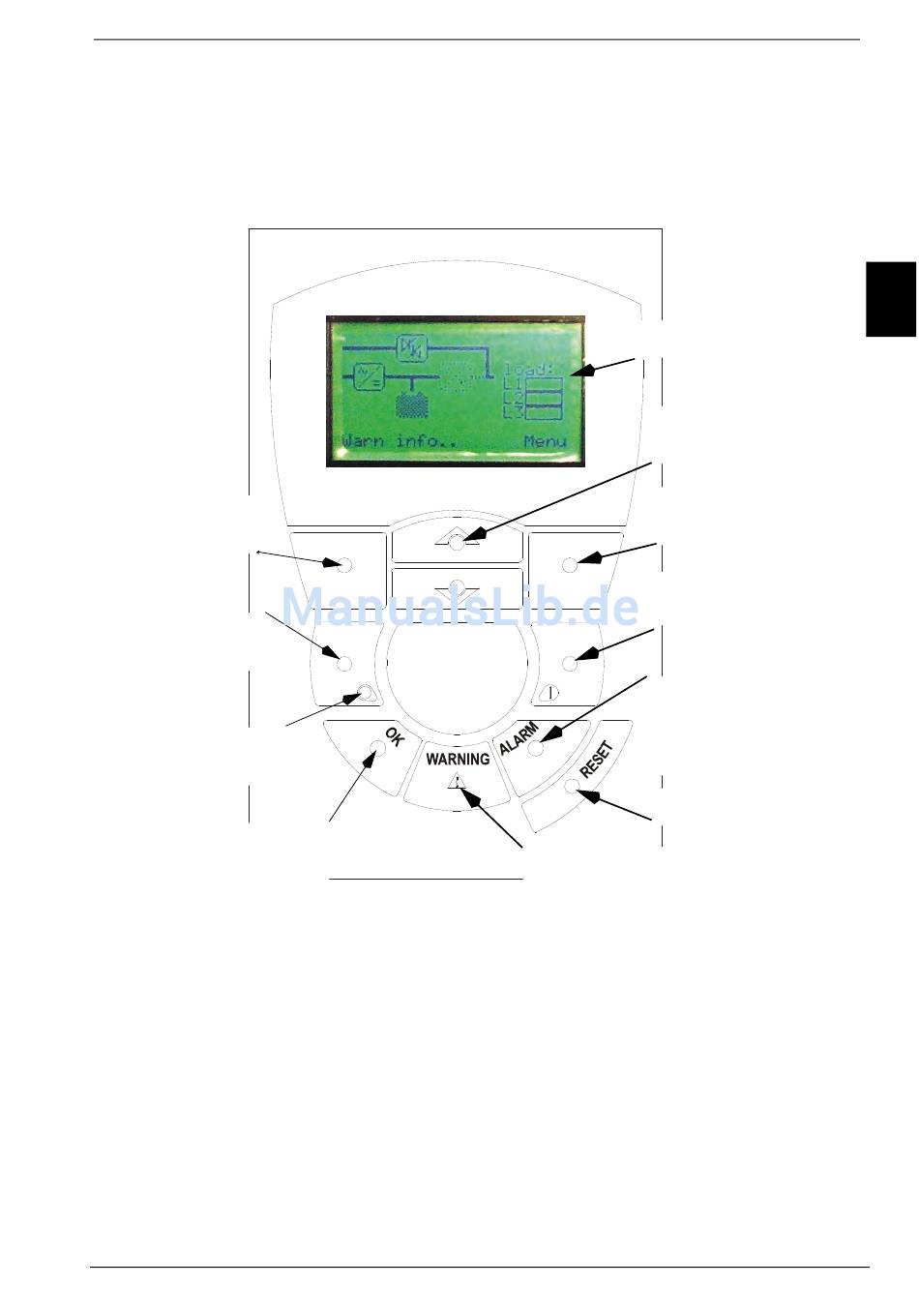

Figure 23 - Tableau de commande
Afficheur
Bouton « Menu
Up »
Bouton « Select
Right »
Bouton « Marche
Onduleur »
DEL « Fault » (rouge)
– Clignote si le
message FAULT est
présent
Bouton « Reset »
DEL « WARNING » (rouge)
– Clignote si le message
WARNING est présent
F
