CHLORIDE 70-NET 10-40KVA

4.5. COLLEGAMENTI ELETTRICI ESTERNI

Per accedere alla zona in cui è previsto l'allacciamento elettrico esterno è necessario
rimuovere il pannello di protezione sul retro dell'UPS. Inserire i cavi attraverso i pressa cavi
predisposti per ancorarli (vedere fig. 8), prima di collegarli. Il primo cavo da collegare è
quello di terra (PE). Collegare i cavi in conformità alle illustrazioni della morsettiera riportate
alle pagine seguenti. Un componente meccanico per il fissaggio dei cavi di ingresso/uscita
per le unità da 30 e 40 kVA è disponibile all'interno di un kit di accessori. Tale parte va
montata sulla parte posteriore in caso di cavi pesanti o di grande sezione trasversale.
Prima di rimuovere i pannelli verificare che l'UPS sia isolato.
Reti e conduttori di carico devono essere collegati all'UPS come sistema destrorso a tre fasi.
Nota
Al termine delle operazioni d'installazione, l'UPS deve essere bloccato nella posizione desiderata
mediante gli appositi piedini a scorrimento verticale per alleggerire il carico sulle ruote.

4.6. MORSETTI 10 - 40KVA

Le morsettiere sul retro dell'UPS sono costituite dai componenti seguenti:
• terminali per collegamenti elettrici e batteria esterna
• interruttore della batteria (soltanto se la batteria è integrata)
• interruttore di neutro (N) (per motivi di assistenza)
• morsetti per sensore termico (solo se non c'è una batteria integrata).
Manuale d'uso - 10H52163PAMC rev.9 - 06/2008
ingresso cavi

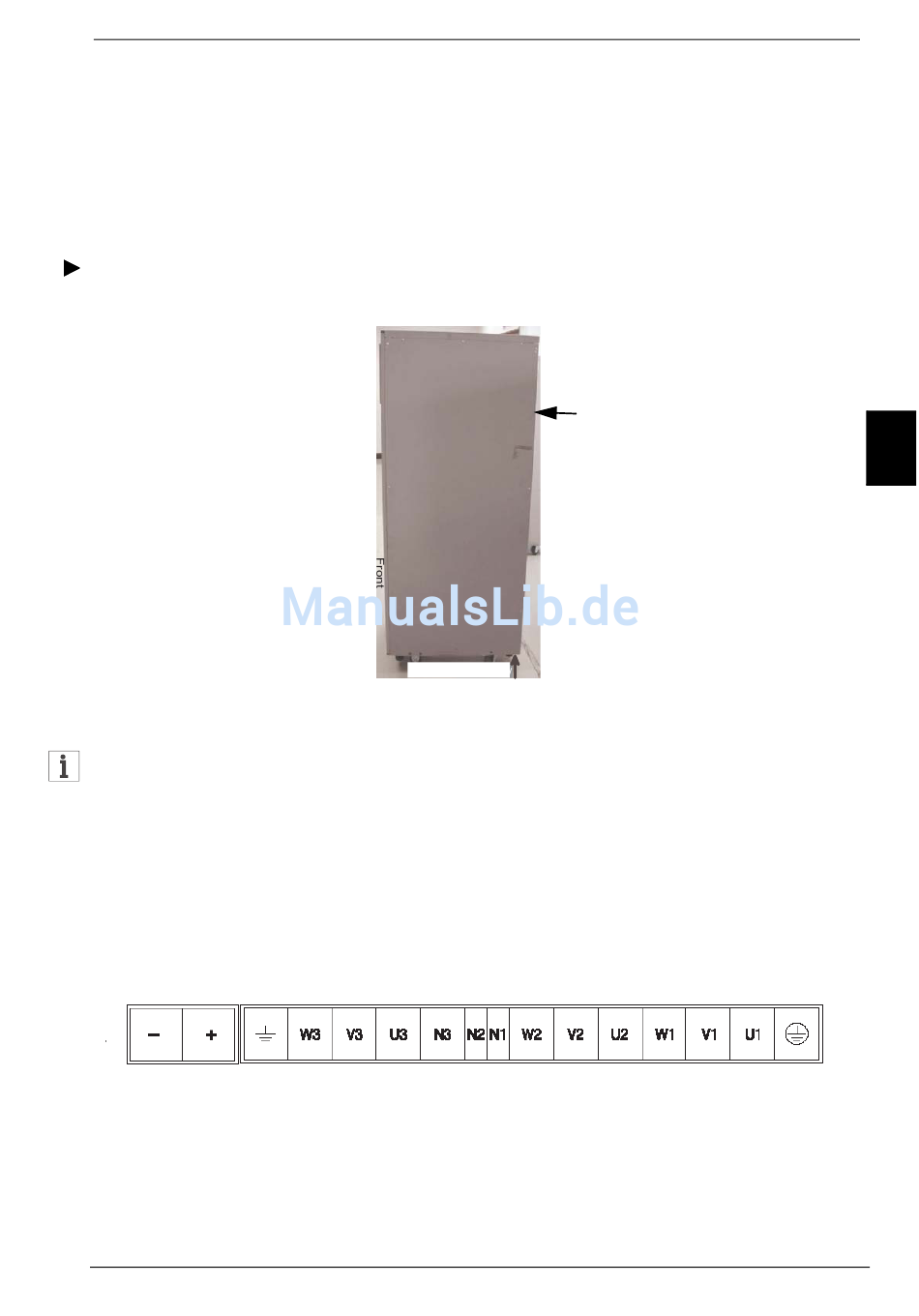

Figura 8 - Ingresso cavi
Figura 9 - Morsettiera - kVA
INSTALLAZIONE
Pannello
posteriore
I
Pagina 189
