INTERFACES
RXD en el pin 2 y TXD en el pin 3
Corresponde a la asignación normal de una interfaz RS 232.

5.2. INTERFAZ CON EL ORDENADOR - X7

El SAI está equipado con un conector hembra de tipo "D" de 9 polos con contactos sin potencia y
conforme con las normativas de IBM AS/400 y otros sistemas informáticos.

El valor nominal de los potenciales contactos sin voltaje es 24V, 1A.

5.3. INTERFAZ DE SERVICIO CONFIGURADA PPVIS - X3

La interfaz de servicio es un conector hembra de tipo D de 9 polos para comunicaciones en serie
RS232, configurada para el software de monitorización y control (PPVis).
Las funciones de los pines son las siguientes:


5.4. APAGADO DE EMERGENCIA (E.P.O.) - X8

Para instalar un interruptor de apagado de emergencia, instalar un conmutador, con las
características de un botón de apagado de emergencia (es decir, normalmente cerrado;
mantenido mecánicamente abierto cuando se acciona), longitud de conectividad 50m y
secciones de cables 0.75mm
un terminal de tornillo de 2 polos para cables de hasta 0,75 mm
Con la finalidad de que la seguridad de la instalación del cableado sea conforme al
Documento Europeo Armonizado HD384-4-46 S1, es necesario colocar después del SAI
un Interruptor de Emergencia (E.S.D.).
Al eliminar la causa de la emergencia que ha accionado el conmutador, apagar todos los
conmutadores del SAI (entrada, salida, dispositivo de desconexión de batería y todos los
conmutadores de las baterías externas) y repetir el procedimiento de puesta en marcha,
como se describe en el "Funcionamiento normal y seguro" en la página 253.
Página 252 Manual del usuario - 10H52163PAMC rev.9 - 06/2008
By-pass activo - NC

Fin del backup - NC

Resumen alarmas - NC

Interrupción de la red de alimentación - NC

Señal de tierra

By-pass activo - NO

Fin del backup - NO

Resumen alarmas - NO

Interrupción de la red de alimentación - NO

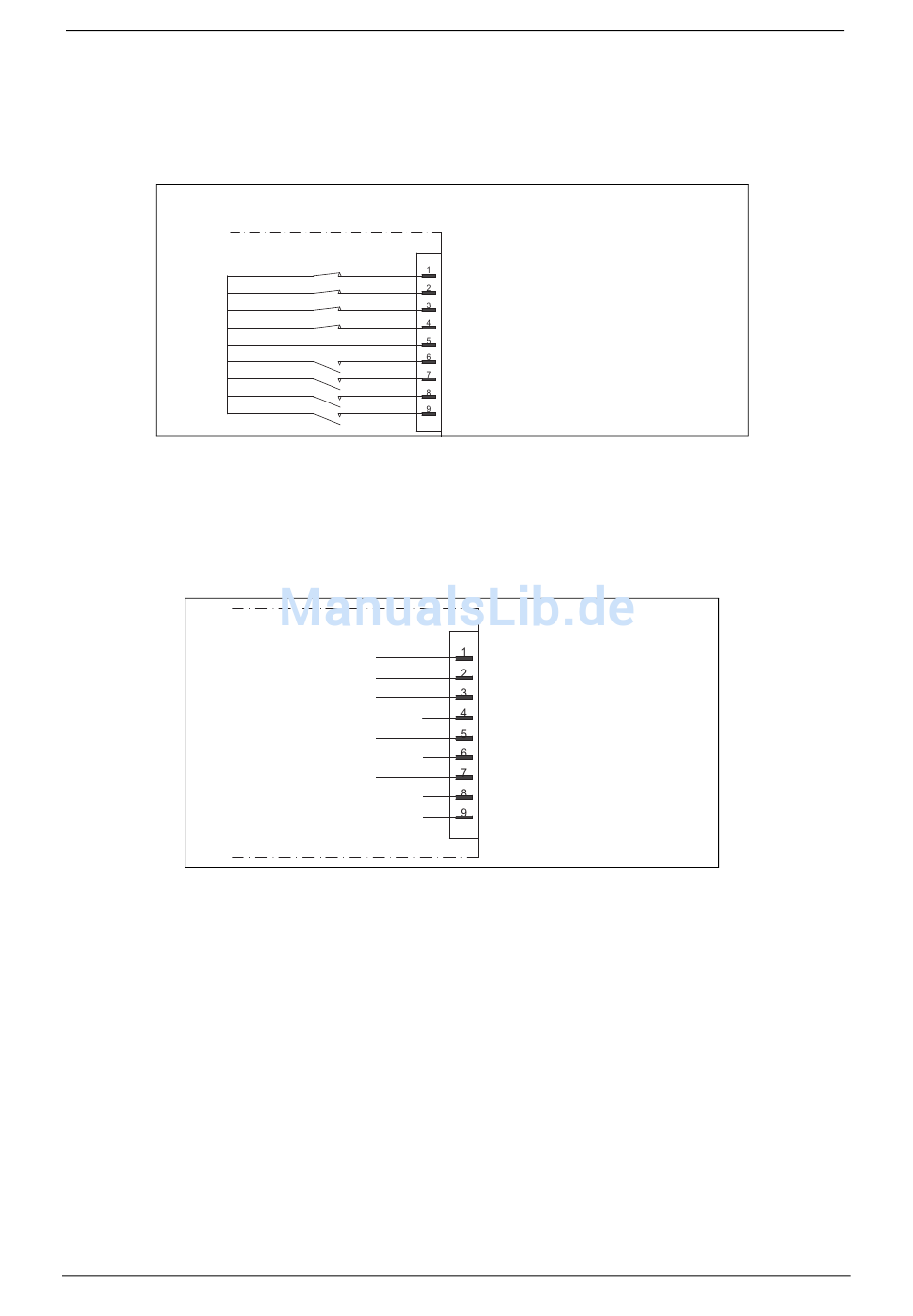

Figura 14 - Interfaz con el ordenador
Tierra
Protección

TXD
Transmisión RS232

RXD Recepción RS232

Sin utilizar

Tierra RS232

Sin utilizar

RTS
Habilitación transmisión RS232

Sin utilizar

Sin utilizar

Figura 15 - Interfaz de servicio
2
entre los contactos de X8 (no se suministra). El interfaz es
CHLORIDE 70-NET 10 - 40KVA
2
.
