4.8. CONEXIONES ENTRE LOS ARMARIOS DE BATERÍA Y EL SAI
• Efectuar las conexiones como se indica en el diagrama de conexión.
• Conectar el cable del sensor de temperatura entre los terminales X1.1 y X1.2 del
bloque de terminales del SAI y los terminales X1.1 y X1.2 del armario de la batería
(Fig. 10).
• Para una mejor supresión de interferencias (emc), recomendamos usarse líneas
protegidas para el sensor de temperatura y las baterías entre el armario del SAI y el
armario de la batería (como se especifica en la norma EN 50091-2 Clase A). La
protección debe conectarse tanto al SAI como a los armarios de baterías.
• Antes de poner en marcha el sistema, asegúrese de la correcta polaridad de las
conexiones de las baterías del UPS. Un cableado erróneo puede dañar el aparato,
además de suponer un riesgo para la seguridad del operador.
PE
Manual del usuario - 10H52163PAMC rev.9 - 06/2008
- +
PE
XT1

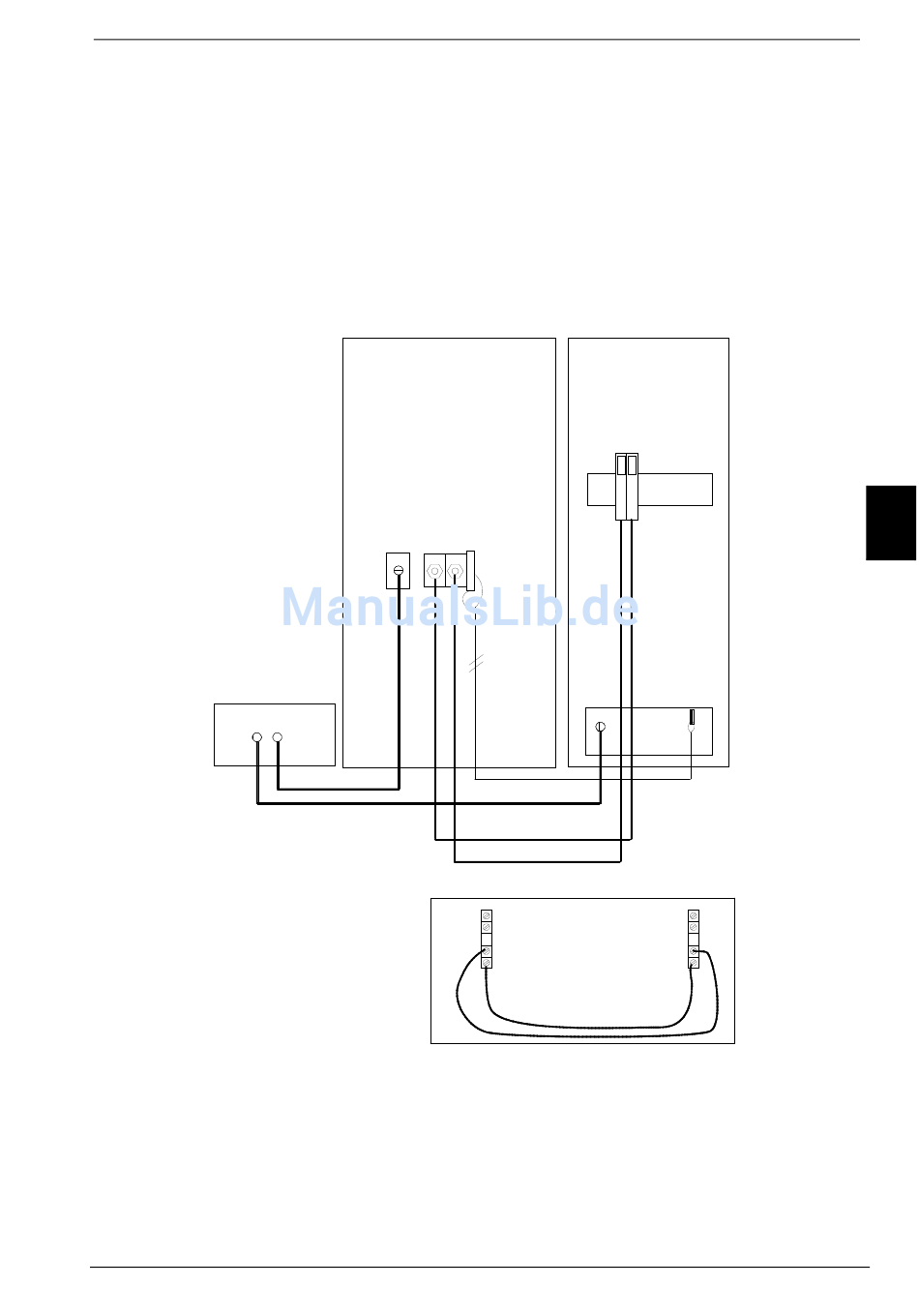

Figura 10 - Conexiones a las baterías externas
+ -
