4.8. СОЕДИНЕНИџ МЕЖДУ АККУМУЛџТОРНЫМИ БЛОКАМИ И ИБП
• Выполнить соединения согласно схемам.
• Соединить кабель температурного датчика между клеммами X1.1 и X1.2
клеммника на ИБП и клеммами X1.1 и X1.2 аккумуляторного шкафа (Рис. 10).
• Для лучшего подавления помех мы рекомендуем
аккумуляторным блоком следует применять экранированные линии для
аккумуляторов и температурного датчика для подавления электромагнитных
помех, как указано в EN 50091-2 класс A. Экран подсоединяется к обоим
блокам: ИБП и аккумуляторному.
• Перед запуском
аккумуляторов ИБП. Неправильное подключение может повредить аппарат и
создать риск для безопасности оператора.
PE
Руководство пользователя - 10H52163PAMC rev.9 - 06/2008
системы, проверить
- +
PE
XT1

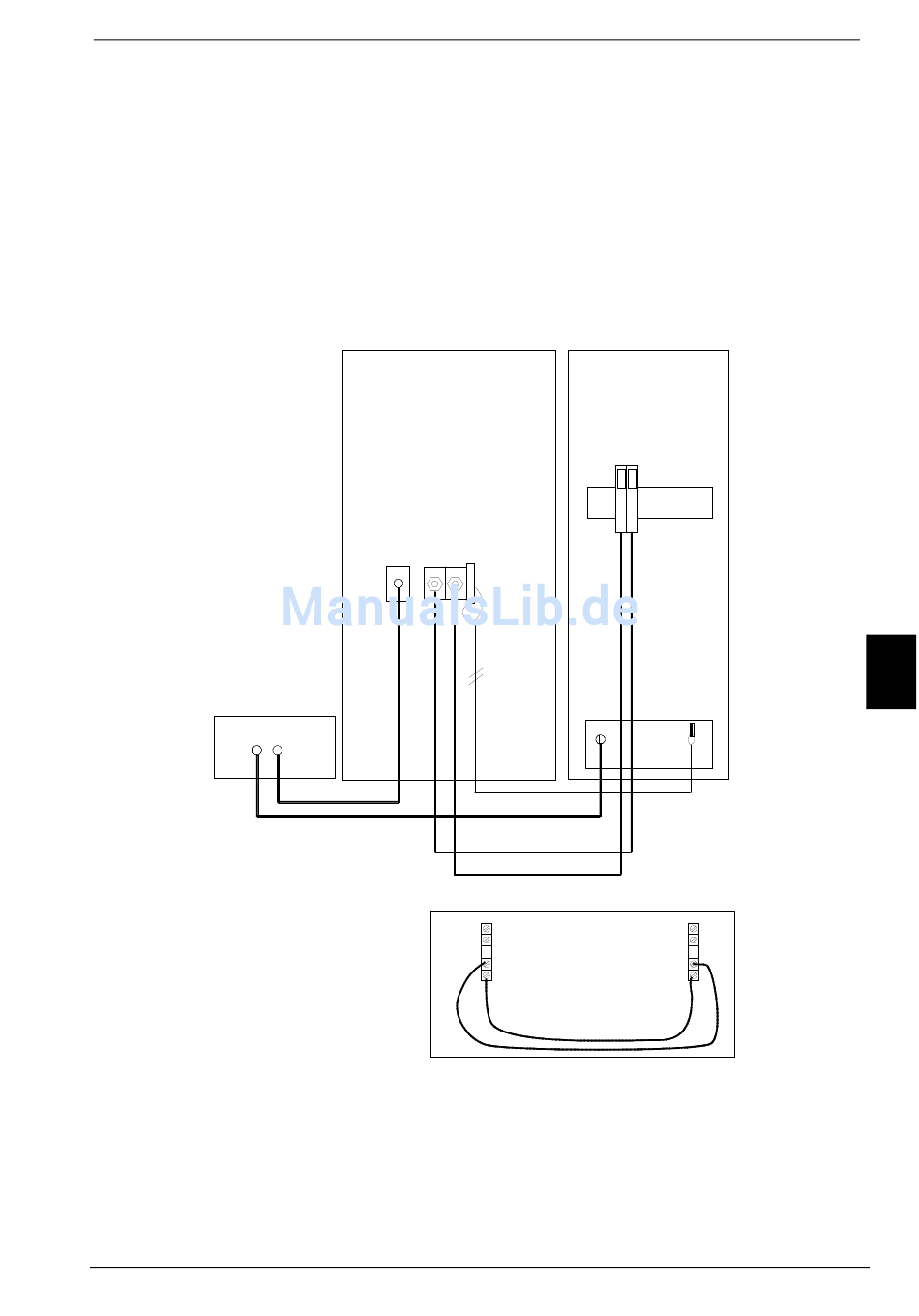

Рисунок 10 - Соединения внешнего аккумулятора
