CHLORIDE 70-NET 10-40KVA

4.8. COLLEGAMENTI TRA ARMADI BATTERIA E UPS

• Effettuare i collegamenti in base al relativo schema.
• Collegare il cavo del sensore termico tra i morsetti X1.1 e X1.2 della morsettiera
dell'UPS e i morsetti X1.1 e X1.2 dell'armadio batteria (fig. 10).
• Per la migliore suppressione dell'interferenza consigliamo l'uso di linee schermate dei
sensori termici e della batteria tra l'armadio dell'UPS e l'armadio della batteria in
conformità alla EN 50091-2 Classe A. La schermatura deve essere collegata sia
all'UPS sia agli armadi delle batterie.
• Prima dell'avviamento del sistema accertarsi della corretta polarità dei collegamenti
delle batterie dell'UPS. Collegamenti errati possono portare a danni dell'apparato e
rischi per la sicurezza dell'operatore.
PE
Manuale d'uso - 10H52163PAMC rev.9 - 06/2008
- +
PE
XT1

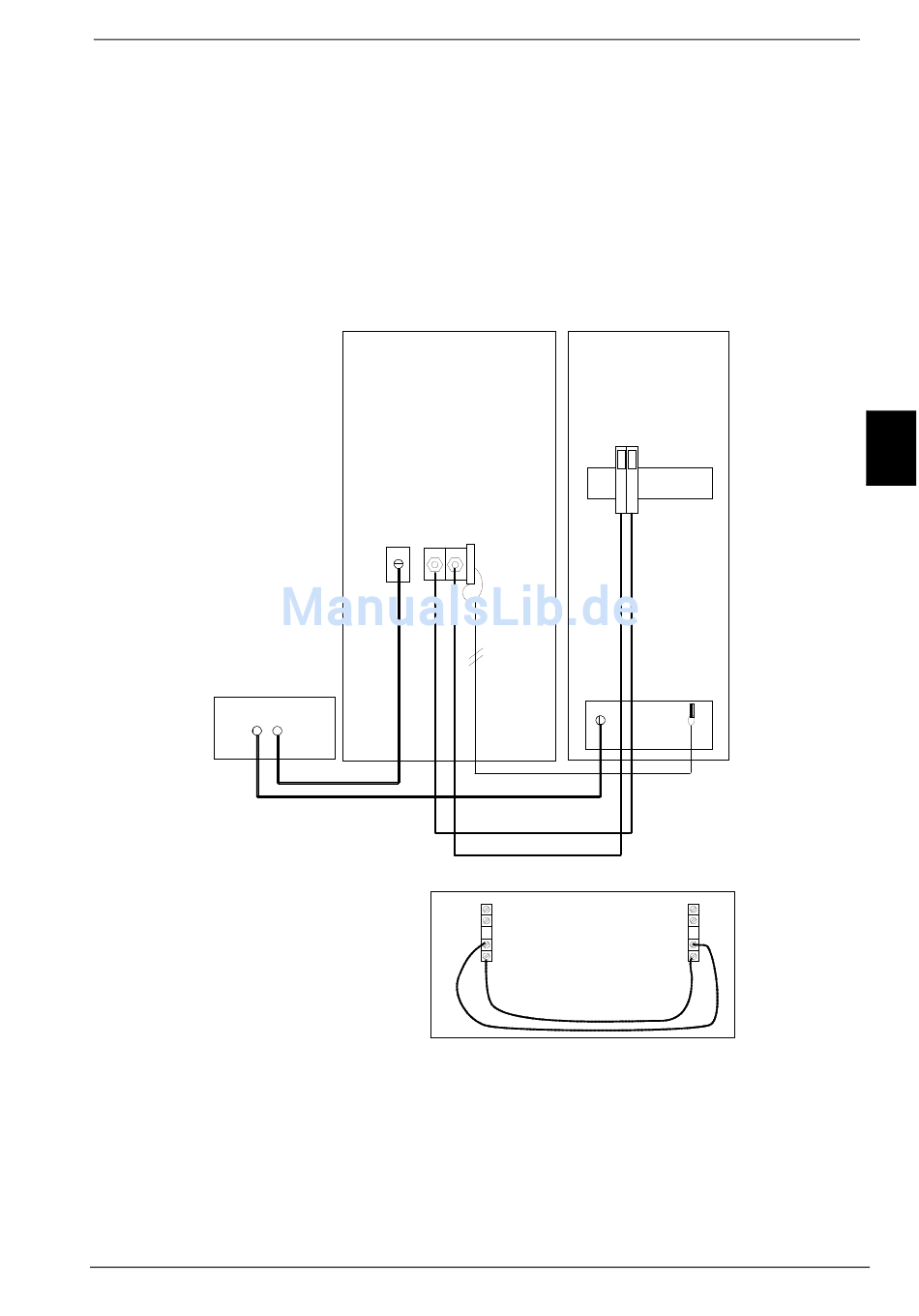

Figura 10 - Collegamenti della batteria esterna
+ -
XT1
PE
1
2
INSTALLAZIONE
X1
X1
1
2
Pagina 191
