INSTALAÇÃO
Painel de
conectividade
Tomada para
modem ·Apenas
para sugestões
de manutenção

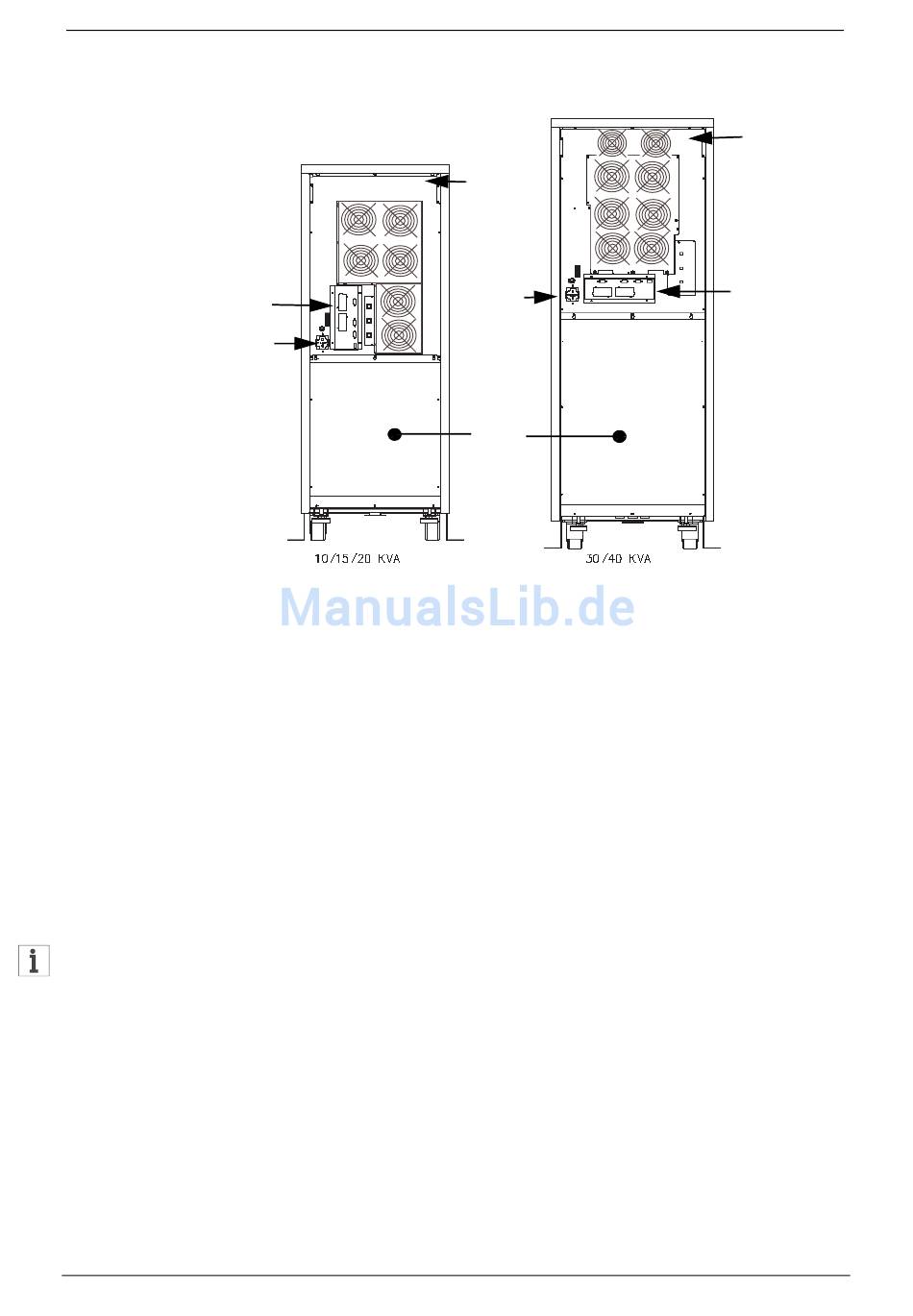

Figura 7 - Vista traseira 10/15/20 kVA(esquerda) e 30/40 kVA
4.3. CORRENTES E SECÇÕES DOS CABOS ACONSELHADAS
Utilizar cabos de secção transversal e fusíveis de acordo com as especificações indicadas
na Tabela 1 na página 299. Se o UPS for alimentado por uma rede única:
Ligar os cabos de alimentação principal aos terminais U1, V1, W1, N do UPS. Entre os
terminais é preciso fixar as seguintes pontes: U1-U2, V1-V2, W1-W2 e N1-N2.
Se o UPS for alimentado por duas redes:
Ligar os cabos de alimentação da rede 1 aos terminais U1, V1, W1, N1 do UPS.
Ligar os cabos de alimentação da rede 2 aos terminais U2, V2, W2, N2 do UPS.
Ligar a carga aos terminais U3, V3, W3, N do UPS. Aplicar o condutor de secções
transversais para correntes máximas:
1). Para cabos de cobre com isolamento em PVC (a 70 °C)
2). Quando são colocados em condutas para instalações eléctricas
3). Quando a temperatura do ar à volta das condutas de protecção não ultrapassar 30 °C
4). Para cabos com comprimento superior a 30 m
5). Para cabos entrançados de até 35 mm
Aviso
Se as condições de assentamento forem diferentes, será necessário verificar se as secções dos
cabos satisfazem os requisitos da norma IEC 287 e DIN VDE 0298. Se o comprimento dos cabos
for capaz de provocar uma queda de tensão maior do que 3%, será necessário seleccionar uma
secção superior.
Se no sistema estiverem presentes principalmente cargas não lineares, o condutor de neutro (N)
irá transportar uma corrente 1,6 vezes o valor de corrente dos outros condutores.
Cabos diferentes (por exemplo: de alimentação, de comunicação ou de dados) de outras
aparelhagens devem ser mantidos separados dos cabos do UPS (cabos de entrada, de saída e
da bateria externa).
4.4. DISPOSITIVOS DE PROTECÇÃO EXTERNOS
Este dispositivo não está equipado com um próprio dispositivo de isolamento da rede de
alimentação principal. Portanto, é essencial que o cliente instale um dispositivo deste tipo
Pág. 298
2
e para cabos simples com secção superior a 35 mm
Manual de uso - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
L e d s q u e
i n d i c a m o
e s t a d o d a
P r o t e c ç ã o
Backfeed
Tomada para
modem ·
Apenas para
sugestões de
manutenção
Painel traseiro
Leds que indicam
o estado da Pro-
tecção Backfeed
Painel de
conectividade
2
.
