CHLORIDE 70-NET 10-40KVA

5. INTERFEJSY

70-NET wyposażony jest w
• interfejs szeregowy RS232 COM do przesyłania danych lub modemu (X6);
• interfejs stykowy AS400 dla wymiany sygnałów (X7);
• slot dla adaptera SNMP (SNMP jako opcja) (XS3);
• slot na kartę rozszerzeń (XS6);
• Interfejs obsługi serwisowej, do używania z PPVis (X3);
• interfejs do wykonywania wyłączania awaryjnego (EPO) (X8).
Wszystkie umieszczone na panelu tylnym (patrz rys. 7).
Istnieje możliwość używania interfejsów do:
• komunikacji bezpośredniej między UPS a komputerem
• integracji UPS jako klienta wewnątrz sieci ze scentralizowanym monitorowaniem (SNMP)
• przenoszenia stanów operacyjnych do zewnętrznych systemów alarmowych
Pakiety oprogramowania i niezbędne kable interfejsu są dostępne jako opcja.
Uwaga
Sloty XS6 i XS3 są połączone z interfejsami odpowiednio X6 i X3, jeżeli karta adaptatora jest
zamontowana w jednym ze slotów, wyłącza się odpowiadający mu interfejs
X8
EPO
Uwaga
Kable interfejsu muszą być ekranowe oraz muszą być umieszczone z dala od kabli zasilających
(min. 20 cm). Ekranowanie musi być obecne po obu bokach. Kable sygnału i mocy muszą przecinać
się pod kątem prostym.

5.1. PORT INTERFEJSU SZEREGOWEGO COM - X6

Gniazdo D-SUB 9 pinowe (meskie) zawiera sygnaly RS 232.
Interfejs COM jest izolowany elektrycznie od wszystkich obwodów elektrycznych.
SGN na pinie 5
To połączenie stanowi punkt odniesienia wszystkich sygnałów.
Podręcznik użytkowania - 10H52163PAMC rev.9 - 06/2008
XS3
X7 X3
Contacts RS 232
AS/400 Service

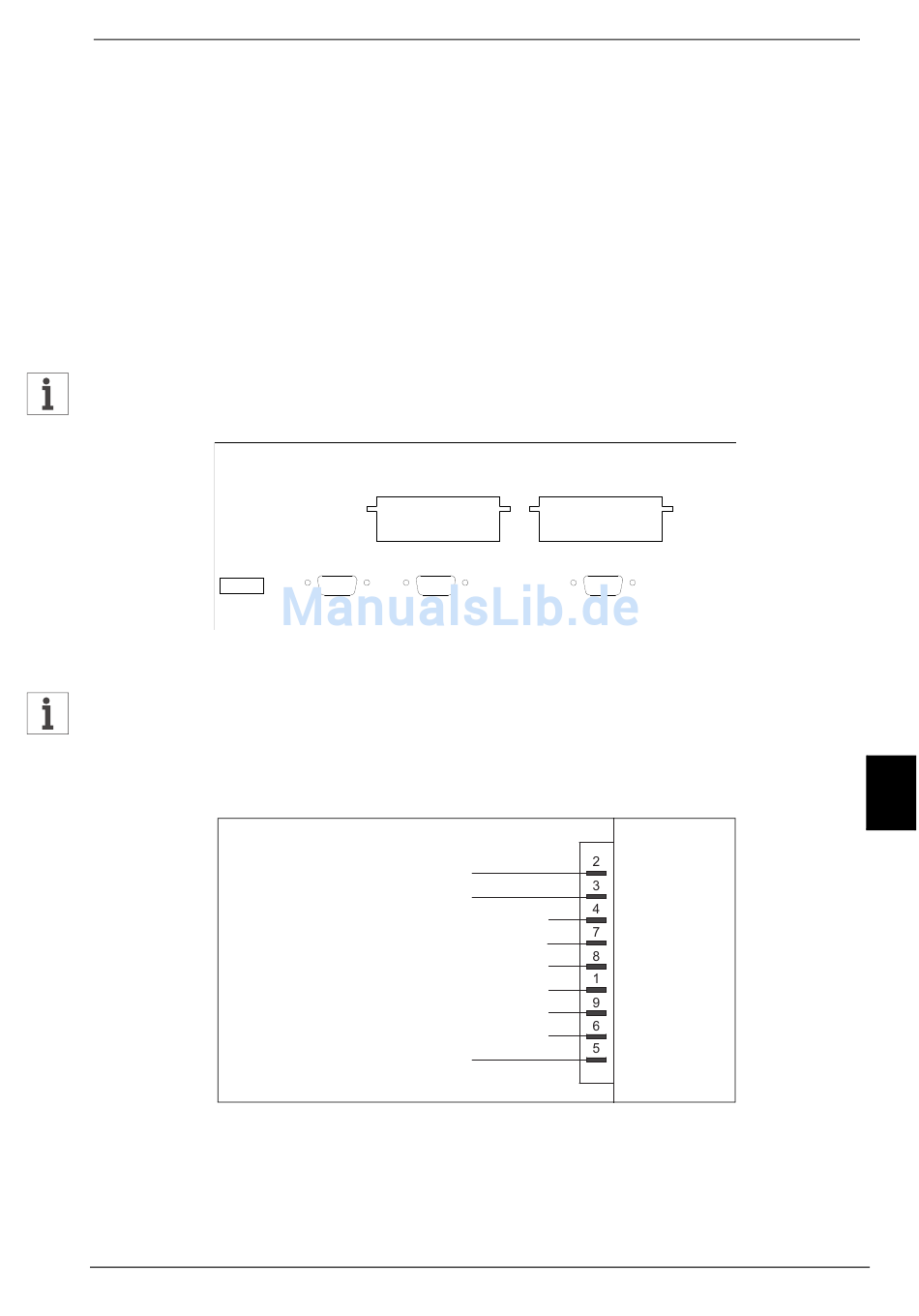

Rysunek 12 -Panel komunikacyjny

Odbiór RS232
Przesył RS232
Rysunek 13 -Port interfejsu szeregowego COM
XS6
X6
RS 232
Modem/Multi


Nieużywany

Nieużywany

Nieużywany

Nieużywany

Nieużywany

Nieużywany

Sygnał masy

INTERFEJSY
PL
Strona
469
