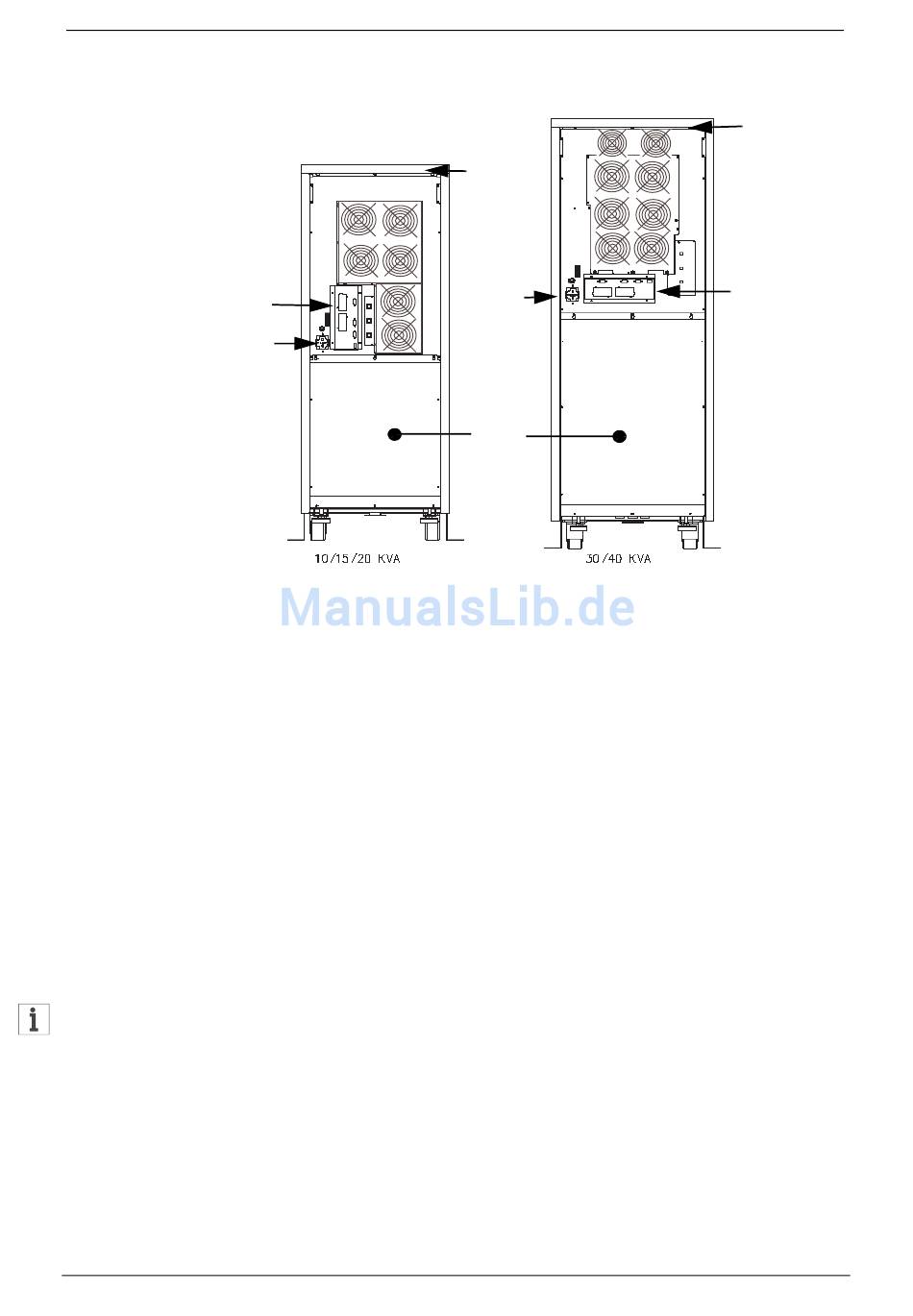

Figura 7 - Parte trasera 10/15/20kVA (izquierda) y 30/40 kVA
4.3. CORRIENTES Y TAMAÑOS DE CABLE RECOMENDADOS
Usar la sección de los cables y los fusibles indicados en la Tabla 1 en la página 243.
Si el SAI está alimentado por una red única:
Conectar los cables de alimentación de la red a los terminales del SAI U1, V1, W1, N. Entre
los bornes hay que fijar los siguientes puentes: U1-U2, V1-V2, W1-W2 y N1-N2.
Si el SAI está alimentado por dos redes:
Conectar los cables de alimentación de la red 1 a los bornes U1, V1, W1, N1 del UPS.
Conectar los cables de alimentación de la red 2 a los bornes U2, V2, W2, N2 del UPS.
Conectar la carga a los terminales del SAI U3, V3, W3, N. Las secciones del conductor se
refieren a las corrientes máximas:
1). Cables de cobre aislados con PVC (a + 70 °C)
2). Si se hacen pasar por conductos para las instalaciones eléctricas
3). Cuando la temperatura del aire alrededor de los conductos non rebasa los 30°C
4). Para cables con longitud de hasta 30 m
5). Para cables trenzados de hasta 35 mm
Aviso
Cuando las condiciones fueran distintas, hay que comprobar que las secciones de los cables
cumplan los requisitos de la norma IEC 287 y DIN VDE 0298. Si la longitud fuera tal que
provocara un corte de tensión > 3%, será necesario pasar a la sección superior.
Si el sistema cuenta predominantemente con cargas no lineales, el conductor neutral (N) lleva
1,6 veces la corriente de los otros conductores.
El recorrido de cables (como los cables de alimentación, comunicación o líneas de datos) hacia
otros equipos debe mantenerse separado de los cables del SAI (entrada, salida y cables de la
batería externa).
