NORMALER UND SICHERER BETRIEB
Taste „Auswahl
links"
Taste „Menü
abwärts"
Taste „Wechsel-
richter aus"
„OK"-LED (grün)
- Leuchtet, wenn Last von
Wechselrichter versorgt (On-line)
- Blinkt, wenn Last auf Batterie
Die Taste TEST / RESET dient als Funktionskontrolle für die LEDs auf dem Bedienfeld und
mit ihrer Hilfe wird ein Reset der USV ausgeführt, nachdem ein Fehler korrigiert wurde. Die
USV kann mit den Tasten „Wechselrichter ON" (I) und „Wechselrichter OFF" (O) manuell
zwischen Bypass- und On-line-Betrieb umgeschaltet werden. Ein PC kann an die
Serviceschnittstelle X3 angeschlossen werden. Mit der mitgelieferten Servicesoftware
PPVis können Parameter der USV verändert und USV-Daten abgefragt werden.
Seite 150

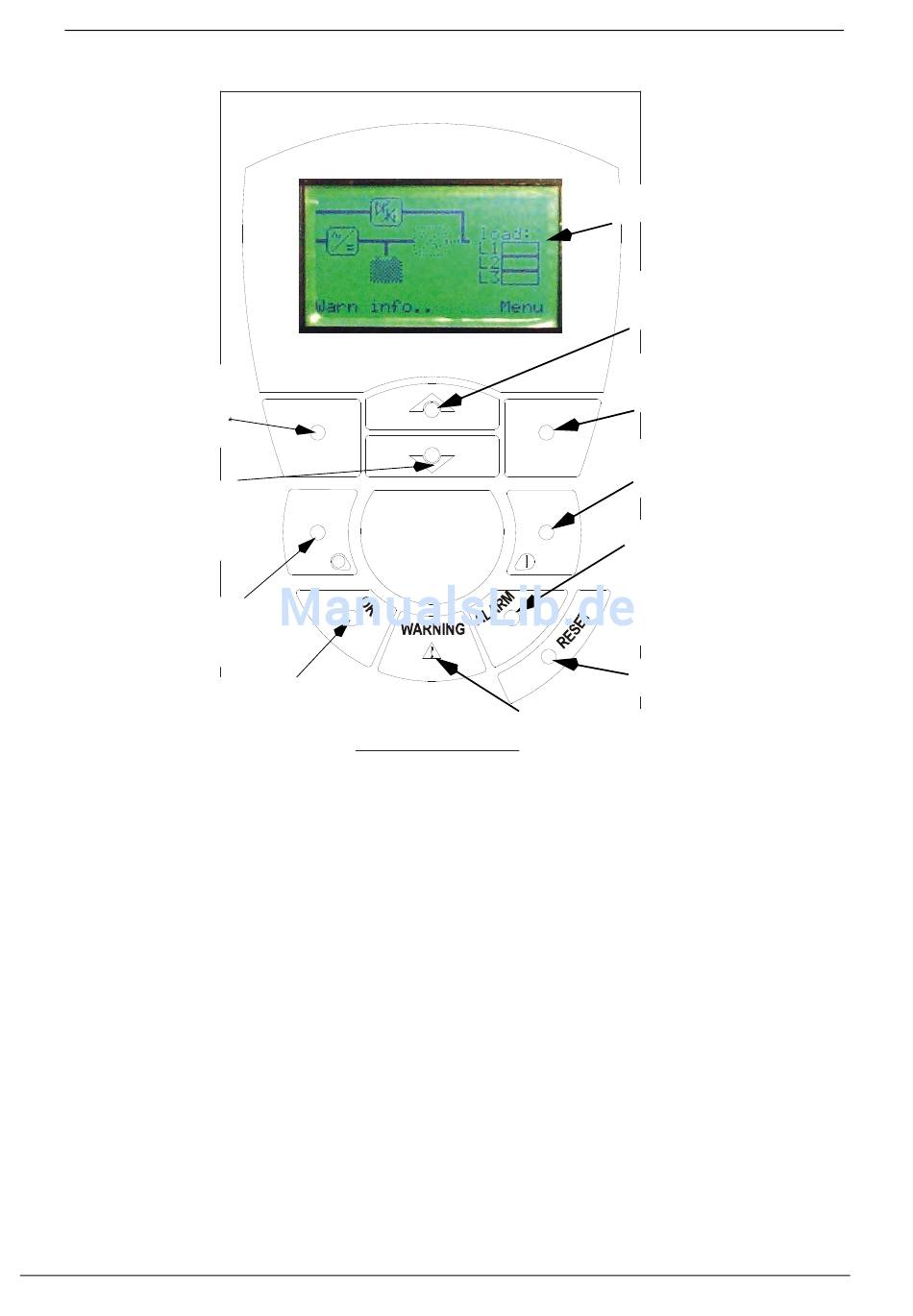

Abbildung 23 - LCD-Bedienfeld
Bedienungsanleitung - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
Display
Taste „Menü
aufwärts"
Auswahl rechts
Taste"
Taste „Wechselrichter
EIN"
„Alarm"-LED (rot)
- Blinkt, wenn eine
Meldung über einen
Fehlerzustand ansteht
„Reset"-Taste
„Warning"-LED (gelb)
- Blinkt, wenn eine
Warnmeldung ansteht
