INSTALLATION
Steckfeld für
Netzwerkanschlüsse
Modem-
Netzsteckdose
(nur für
Servicezwecke)

4.3. STROMWERTE UND EMPFOHLENE KABELQUERSCHNITTE

Verwenden Sie Kabelquerschnitte und Sicherungen, wie in Tabelle 1 auf Seite 131
angegeben.
Bei Anschluß der USV an e i n e Netzeinspeisung : Schließen Sie die
Netzanschlußkabel an die USV-Klemmen U1, V1, W1, N an. Legen Sie folgende Brücken
ein, damit der Bypass-Eingang mit versorgt wird: U1-U2, V1-V2, W1-W2 und N1-N2.
Bei Anschluß der USV an z w e i Netzeinspeisungen: Verbinden Sie
• die Einspeisekabel von Netz 1 mit den USV-Klemmen U1, V1, W1, N1
• die Einspeisekabel von Netz 2 mit den USV-Klemmen U2, V2, W2, N2.
Schließen Sie den Verbraucher an die USV-Klemmen U3, V3, W3, N an.
Die Leiterquerschnitte gelten für die max. zulässigen Stromstärken:
1). Für Kupferleiter mit PVC-Isolierung (bei 70 °C)
2). Bei Verlegen in Kabelkanälen für elektrische Installationen
3). Bei einer Luftumgebungstemperatur der Kabelkanäle nicht über 30°C
4). Für Kabellängen bis zu 30 m.
5). Für mehrdrähtige Leitungen bis zu 35 mm
Hinweis
Bei abweichenden Verlegungsbedingungen sind die Querschnitte unter Berücksichtigung der
angewandten Verlegungsart ebenfalls entsprechend IEC 287 /DIN VDE 0298 zu wählen. Sollte
die Leitung so lang sein, daß ein Spannungsabfall >3% bewirkt wird, ist der nächstgrößere
Querschnitt zu wählen.
Wenn Ihr System vorwiegend nichtlineare Lasten umfasst, leitet der Neutralleiter (N) 1,6mal den
Strom anderer Leiter.
Zusätzliche Kabel anderer Geräte (Netzkabel oder Kommunikations- bzw. Datenleitungen)
sollten vorzugsweise getrennt von den USV-Kabeln (Eingangs- und Ausgangskabel sowie Kabel
zu externen Batterien) verlegt werden.
Seite 130

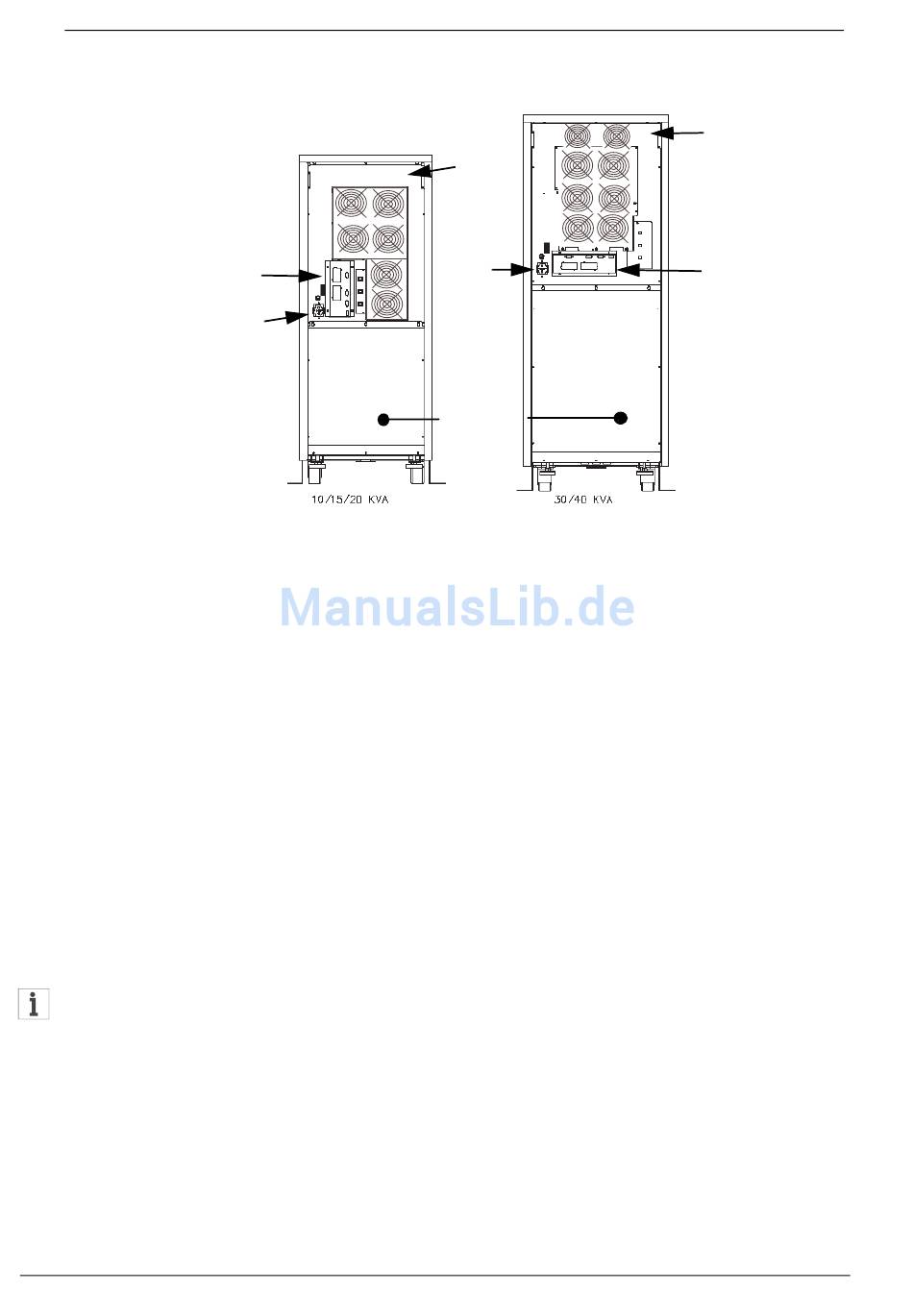

Abbildung 7 - Rückseite 10/15/20 kVA (links) und 30/40 kVA (rechts)
Bedienungsanleitung - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
