CHLORIDE 70-NET 10 - 40KVA NORMALER UND SICHERER BETRIEB

6.4. WARTUNGSBYPASS

Dieser wird für Wartungsarbeiten sowie für In- und Außerbetriebsetzung der USV benötigt.
Wird diese Betriebsart gewählt, werden die Verbraucher weiterhin unterbrechungsfrei
versorgt. Für die Betriebsart Wartungsbypass müssen die Trennschalter QS1, QS2 und
QS4 ausgeschaltet sein, QS3 muß eingeschaltet sein. Diese Schalter befinden sich auf der
Vorderseite der USV. Nach dem Abnehmen der vorderen Gehäuseabdeckung ist die Lage
der Schalter zu sehen (siehe Abbildungen unten). Schalter QS5 ist nur zu Servicezwecken.
D
10/15/20 kVA 30 kVA 40 kVA

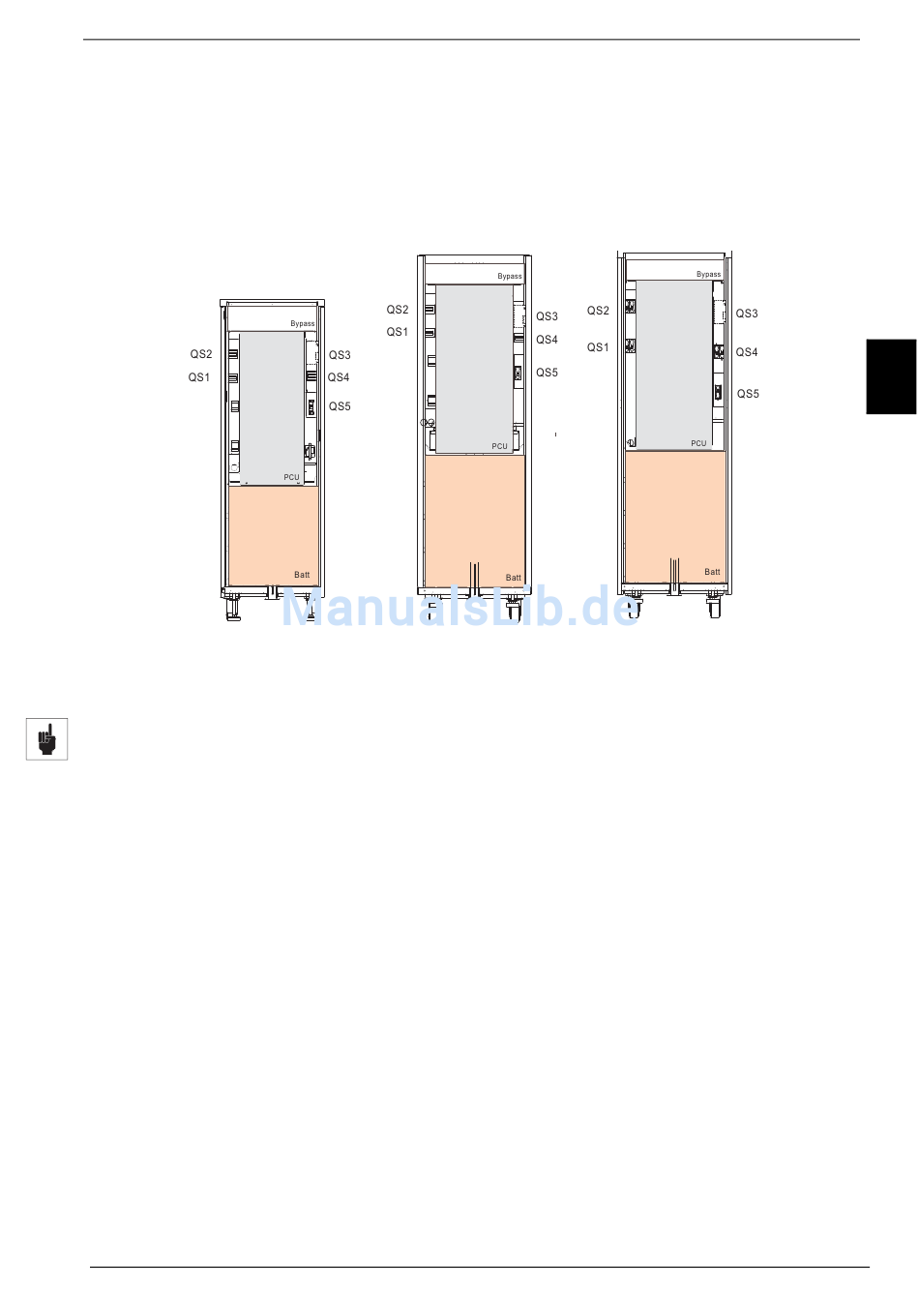

Abbildung 18 - Frontansicht, Lage der Schalter
Achtung
Beim Parallelbetrieb mehrerer USV-Geräte sollte die Last-Umschaltfunktion des integrierten
Wartungsbypasses von einem externen Schaltgerät übernommen werden (siehe
"Parallelbetrieb" auf Seite 161).
Bedienungsanleitung - 10H52163PAMC rev.9 - 06/2008 Seite 145
