CHLORIDE 70-NET 10 - 40KVA

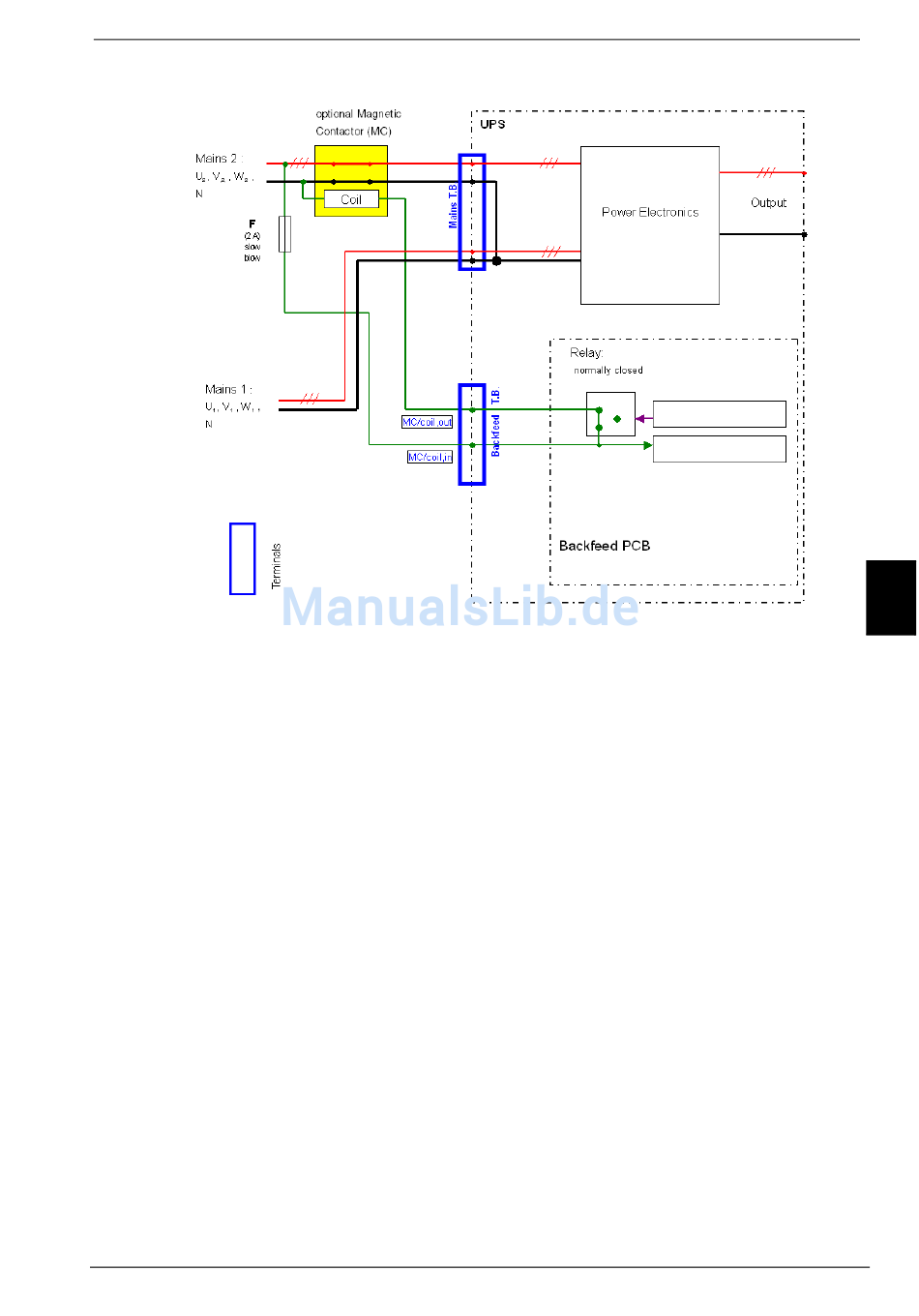

Figura 11 - 70-Net é dispositivo de isolamento externo - neste exemplo, um rel magnético (MC)
Funcionamento
Se o tiristor de bypass for curto (curto circuito) e o UPS funcionar em modalidade dupla
converso (em linha), ocorre o que segue:
• o relê de backfeed abre-se e
• no painel LCD é visualizada a mensagem „protecção backfeed activa" - advertência
48.
De acordo com a carga e com as condições de tensão, podem apresentar-se os seguintes
alarmes :
- advertência 48 - „Protecção Backfeed Activa"
- advertência 44
- advertência 39
LED de Estado
A modalidade backfeed é monitorada pelo retro, mediante LED que indicam o que seguem:
- verde: protecção backfeed nãon activa
- vermelho: protecção backfeed activa (posição dos LED: veja Fig. 4.7 na página 302)
Reset
Para resetar a lógica de backfeed o dispositivo UPS deve ser desligado e ligado nova-
mente depois de alguns segundos.
Manual de uso - 10H52163PAMC rev.9 - 06/2008
INSTALAÇÃO
P
Pág. 305
