CHLORIDE 70-NET 10 - 40KVA
4.5. CONEXIONES ELÉCTRICAS EXTERNAS
Para el acceso a las conexiones eléctricas externas es necesario retirar el panel posterior
del SAI. Antes de conectar los cables, hay que pasarlos por los prensacables que los
mantendrán sujetos en su posición (ver Fig. 8) y apretados. Conectar primero el cable de
puesta a tierra (PE). Conectar los cables como se ilustra en las figuras de conexión de
terminales en las páginas siguientes. Dentro del kit de accesorios se encuentra disponible
un componente mecánico para la fijación de los cables de entrada / salida para las
unidades de 30 y 40 kVA. Esta parte debe montarse en la parte trasera en caso de cables
pesados o de gran sección transversal.
Asegurarse de que el SAI está aislado antes de retirar los paneles.
Redes y conductores de carga deben conectarse al SAI con montaje a derechas de tres fases.
Aviso
Una vez terminadas las operaciones de instalación, el SAI debe ser fijado en la posición deseada
mediante los pies con deslizamiento vertical para liberar las ruedas.

4.6. TERMINALES

Los bloques de terminales de la parte trasera del SAI constan de los siguientes
componentes:
• terminales para conexiones de potencia y batería externa
• conmutador de la batería (sólo si la batería está incorporada)
• conmutador del neutro (N) (sólo para las operaciones de servicio)
• terminales para sensor de temperatura (sólo si la batería no es incorporada)
.
Manual del usuario - 10H52163PAMC rev.9 - 06/2008
Entrada cables

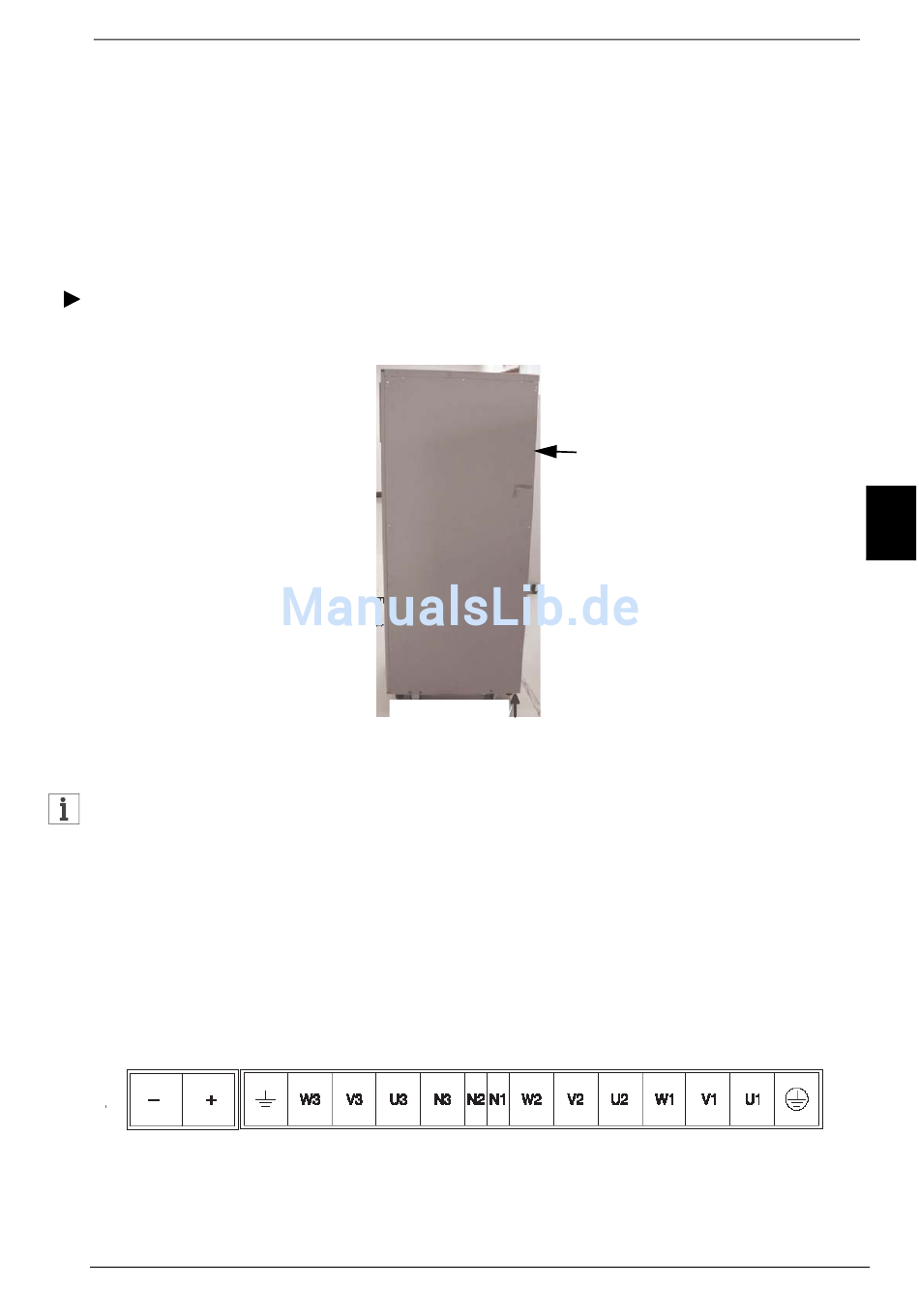

Figura 8 - Entrada cables
Figura 9 - Bloque de terminales
INSTALACIÓN
Panel posterior
E
Página 245
