CHLORIDE 70-NET 10-40KVA

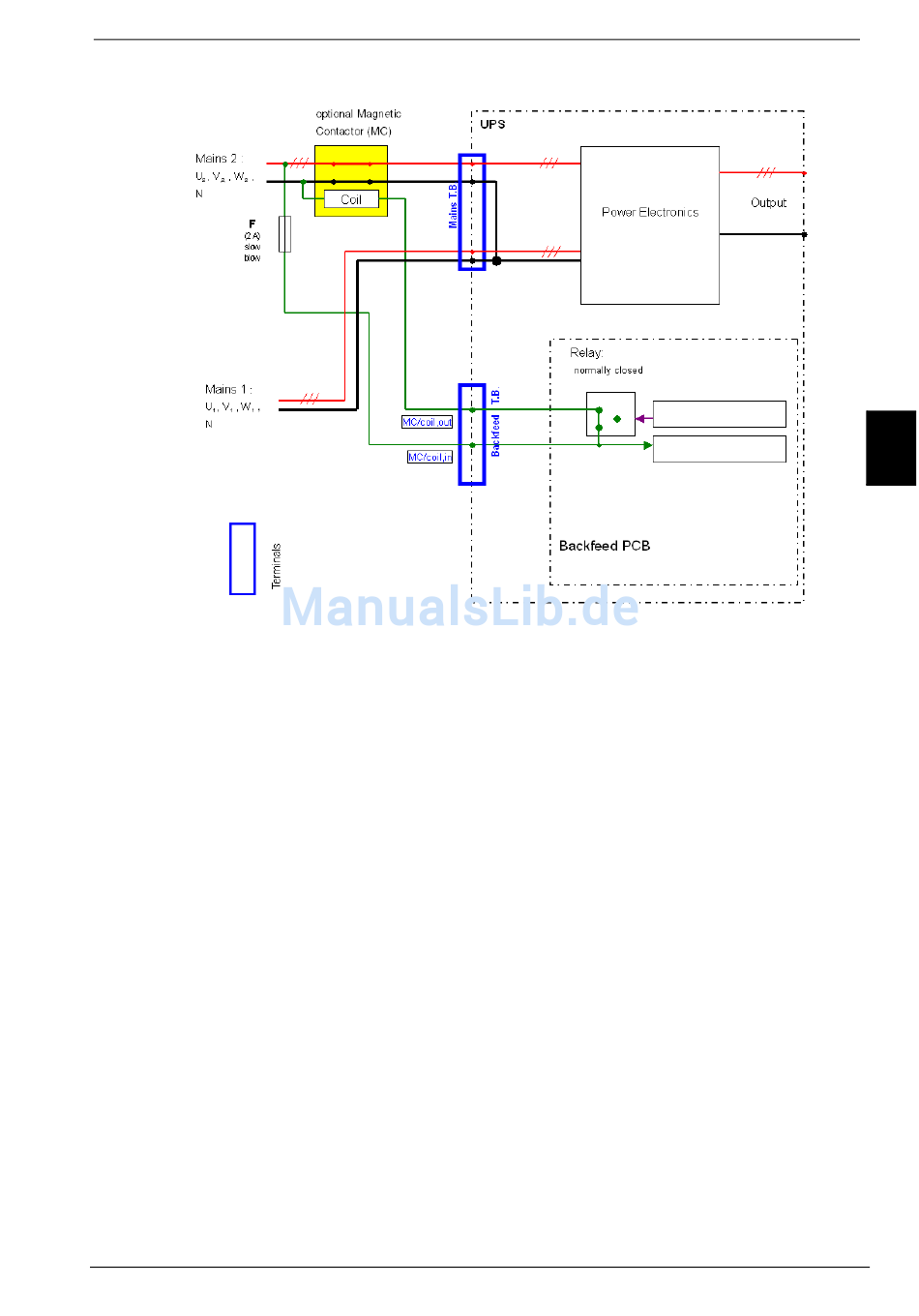

Figura 11 - 70-NET e dispositivo di isolamento esterno - in questo esempio, un relè magnetico (MC)
Funzionamento
Se il tiristore di bypass è corto (corto circuito) e l'UPS funziona in modalità doppia conver-
sione (in linea), avviene quanto segue:
• il relè di backfeed si apre e
• sul pannello LCD viene visualizzato il messaggio „protezione backfeed attiva" -
avvertenza 48.
A seconda del carico e delle condizioni di tensione, potrebbero presentarsi i seguenti allar-
mi:
- avvertenza 48 - „Protezione Backfeed Attiva"
- avvertenza 44
- avvertenza 39
LED di Stato
La modalità backfeed viene monitorata dal retro, mediante LED che segnalano quanto seg-
ue:
- verde: protezione backfeed non attiva
- rosso: protezione backfeed attiva (posizione dei LED: vedere fig. 7 a pagina 186)
Reset
Per resettare la logica di backfeed il dispositivo UPS dev'essere spento e riacceso dopo
alcuni secondi.
Manuale d'uso - 10H52163PAMC rev.9 - 06/2008
INSTALLAZIONE
Pagina 193
