Para restaurar o funcionamento normal do UPS a seguir a uma condição de falha, após ter
corrigido a situação que provocou a falha premir o botão de Reset durante pelo menos um
segundo.
Botão "Select
Left"
Botão "Menu
Down"
Botão "Inverter
OFF"
LED "OK" (verde)
- Aceso quando a carga é
alimentada através do inversor
- Pisca quando a carga é
alimentada através da bateria
O botão TEST / RESET serve como função de controlo para os LEDs do painel de controlo
e efectua o reset do UPS depois da falha ter sido corrigida. Todos os LEDs no painel
controlo acendem durante cerca de 1,5 segundos após a pressão do botão em condições
de funcionamento normal (nenhum indicador de aviso ou de erro presente); em seguida,
os últimos cinco indicadores de aviso que aparecem, um depois do outro, no display de
dois dígitos. Se acontecer uma falha, a pressão do botão silencia o sinal acústico e, assim
que a falha tiver sido corrigida, a pressão do botão faz com que o UPS retome o seu
funcionamento.
O UPS pode ser comutado manualmente entre os modos de funcionamento by-pass e on-
line mediante a utilização das teclas "Inverter ON" (I) e "Inverter OFF" (O). É possível ligar
um PC à tomada de serviço (SERVICE) através da interface série (RS232). Servindo-se
Manual de uso - 10H52163PAMC rev.9 - 06/2008
FUNCIONAMENTO NORMAL E SEGURO
LED "Warning" (amarelo)
- Pisca se estiver presente
a mensagem de AVISO

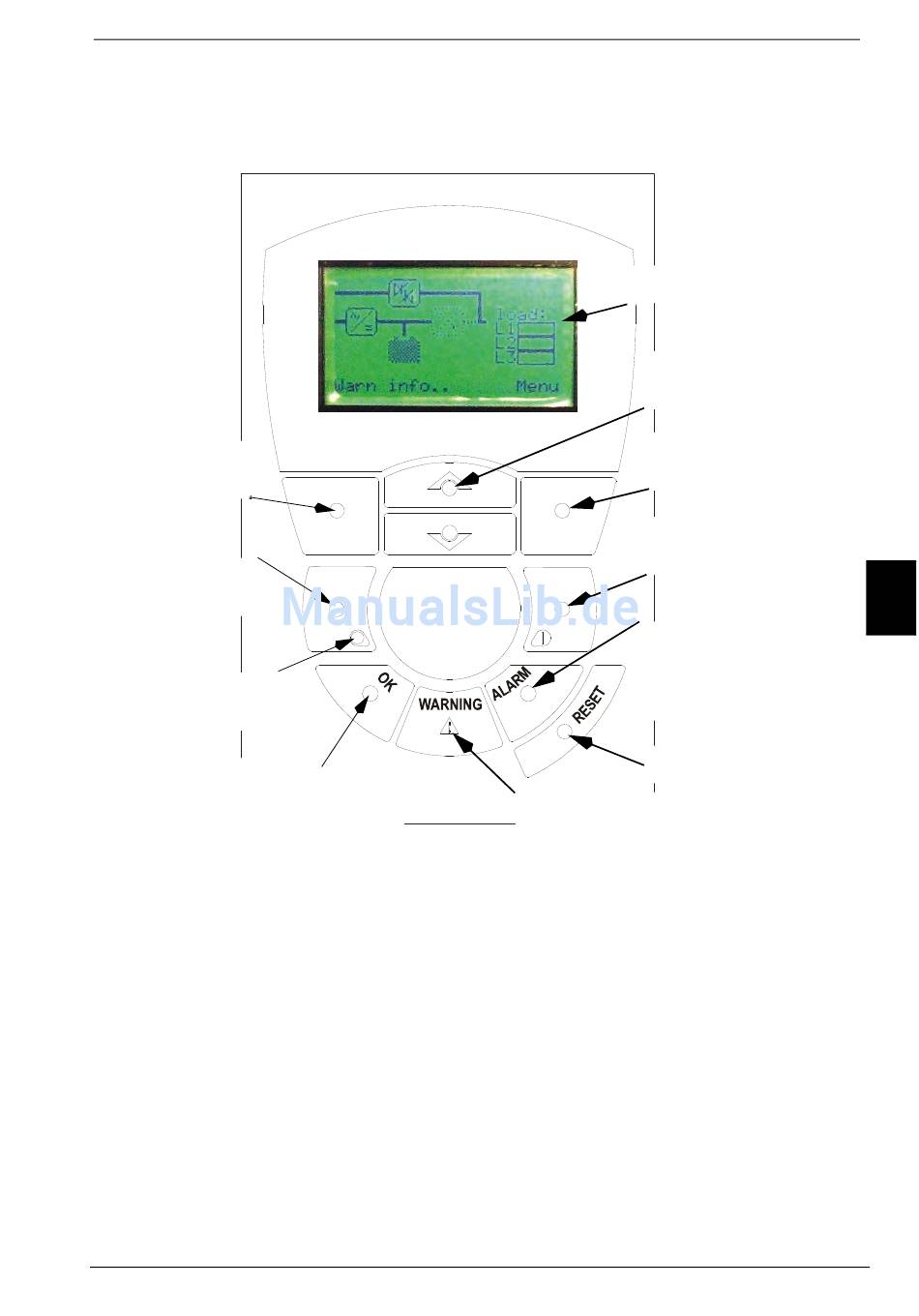

Figura 23 - Painel de controlo
Display
Botão
"Menu Up"
Botão "Select
Right"
Botão
"Inverter ON"
LED "Fault" (vermelho)
- Pisca se estiver
presente a mensagem
de condição de FALHA
Botão "Reset"
