4.3. AKİMLAR VE TAVSIYE EDILEN KABLO BOYUTLARİ
Kablo çapraz kesitlerini ve sigortaları Tablo 1 sayfa 407 uygun olarak kullanınız.
UPS unitesinin tek bir şebekeden beslenmesi durumunda:
Şebeke enerji kablolarını UPS ünitesinin U1,V1,W1, N terminallerine bağlayınız. Bağlantı
terminalleri arasında belirtilen köprülerin kurulması gereklidir: U1-U2, V1-V2, W1-W2 e N1-
N2.
UPS unitesinin çift şebeke ile beslenmesi durumunda:
1 şebekenin besleme kablolarını UPS unitesinin U1, V1, W1, N1 terminallerine bağlayınız.
2 çebekenin besleme kablolarını UPS ünitesinin U2, V2, W2, N2 terminallerine bağlayınız.
Yükü UPS ünitesinin U3,V3, W3, N terminallerine bağlayınız. Kondüktör çapraz kesitleri
maksimum akımlara uygulanır:
1). PVC -yalıtımlı bakır kablolar için ( 70 °C'de)
2). Elektrik kurmaları için kablo borularına döşendiklerinde
3). Kablo borularını çevreleyen hava ısısı 30°C'yi aşmadığında
4). Uzunluğu 30 m.ye kadar olan kablolar için.
2
5). 35 mm
'ye kadar olan bükülmüş tel iletkenler ve 35 mm
Not
Şartlarda herhangi bir değişiklik olduğu takdirde, kablo boyutlarının IEC-287 ve DIN VDE 0298
gereksinimlerine cevap verip vermediğinin kontrol edilmesi gerekir. Kabloların çok uzun oldukları
ve bu şekilde gerilimde >3% düşme olduğu durumlarda,daha geniş boyutların seçilmesi gerekir.
Sistemde başlıca olarak doğrusal olmayan yükler mevcut ise, nötr kondüktör (N) 1.6 defa diğer
kondüktörlerin akımını taşır.
Kabloların diğer ekipmanlara bağlantısı (örneğin şebeke kabloları, iletişim veya data hatları) UPS
ünitesininkilerden ( giriş, çıkış ve dış batarya kabloları) ayrı tutulmalıdırlar.
Sayfa 406

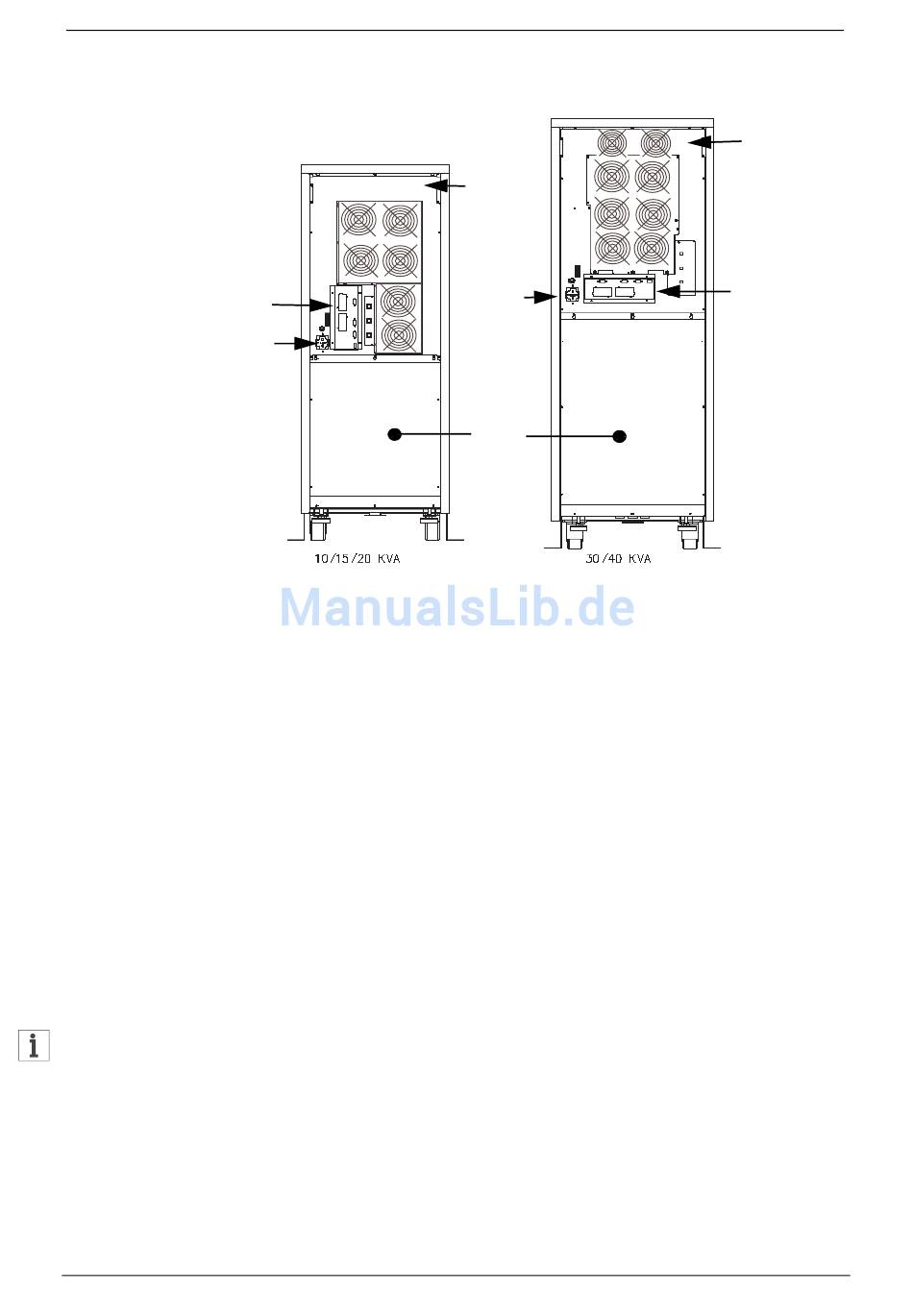

Resim 7 - Arka 10/15/20kVA (sol) ve 30/40 kVA (sağ)
Kullanıcı Kitabı - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
B a c k f e e d
K o r u m a
d u r u m u n u
b e l i r t e n
göstergeler
Modem güç
soketi
Sadece
servis
amaçları
için
arka panel
2
'yi aşan tek kablolar için.
