FUNCIONAMENTO NORMAL E SEGURO

6.5. MODOS DE FUNCIONAMENTO

O UPS possui quatro diferentes modos de funcionamento. Estes últimos estão descritos a
seguir.
Funcionamento no modo on-line
Modo de funcionamento normal do UPS. As cargas ligadas são
alimentadas pela rede de alimentação através do inversor. As baterias são
carregadas de acordo com as necessidades.
O inversor filtra com fiabilidade as perturbações eléctricas e fornece uma
alimentação estável sem interferências para a carga.
No painel de controlo, o LED "OK" fica aceso enquanto o UPS trabalha no
modo on-line.
Neste modo de operação, o UPS comuta-se para o funcionamento com bateria se ocorrer
uma falha na rede de alimentação. Se ocorrer uma sobrecarga ou um curto-circuito na
saída do UPS ou se houver uma falha no inversor, o UPS comuta-se para o funcionamento
com by-pass.
Funcionamento com bateria
Neste modo de funcionamento, as cargas ligadas são alimentadas pelas
baterias através do inversor.
Se ocorrer uma falha na alimentação, o funcionamento com bateria é
activado automaticamente e o dispositivo alimenta as cargas sem
interrupções. Se a falha na alimentação durar mais do que 30 segundos, o
UPS sinaliza uma condição de erro.
No funcionamento com bateria, os LEDs "OK" (verde) e "WARNING"
(amarelo) piscam no painel de controlo.
Deste modo de funcionamento, o UPS regressa automaticamente ao modo on-line dentro
do tempo de reserva, assim que a alimentação se restabelece. Se a duração da falha na
alimentação ultrapassar a capacidade da bateria em alimentar as cargas, o UPS fornece
as relativas informações através das suas interfaces. Os computadores podem ser
automaticamente desligados mediante software adicional (opcional).
Funcionamento no modo by-pass
Neste modo de funcionamento, as cargas ligadas são alimentadas pela
rede de alimentação através do by-pass electrónico.
O by-pass electrónico serve para garantir a alimentação para as cargas. Se
ocorrer uma sobrecarga ou um curto-circuito na saída do UPS, este é
automaticamente activado para garantir uma alimentação ininterrupta para
as cargas.
O LED "WARNING" (amarelo) acende no painel de controlo.
A partir deste modo de funcionamento, o UPS regressa automaticamente para o
funcionamento on-line depois de ter corrigido o erro.
O modo de funcionamento by-pass também pode ser seleccionado especificamente no
painel de controlo LCD mediante botão.
By-pass de manutenção
Neste modo de funcionamento, as cargas são alimentadas directamente
pela rede de alimentação principal. O interruptor QS3 está ligado (ON) e
todos os outros interruptores do UPS estão desligados (OFF).
Nesta condição, a alimentação não é fornecida ao display e ao painel de
controlo.
O by-pass de manutenção é utilizado para alimentar a tensão às cargas
ligadas durante as operações de manutenção no UPS.
Pág. 312 Manual de uso - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA

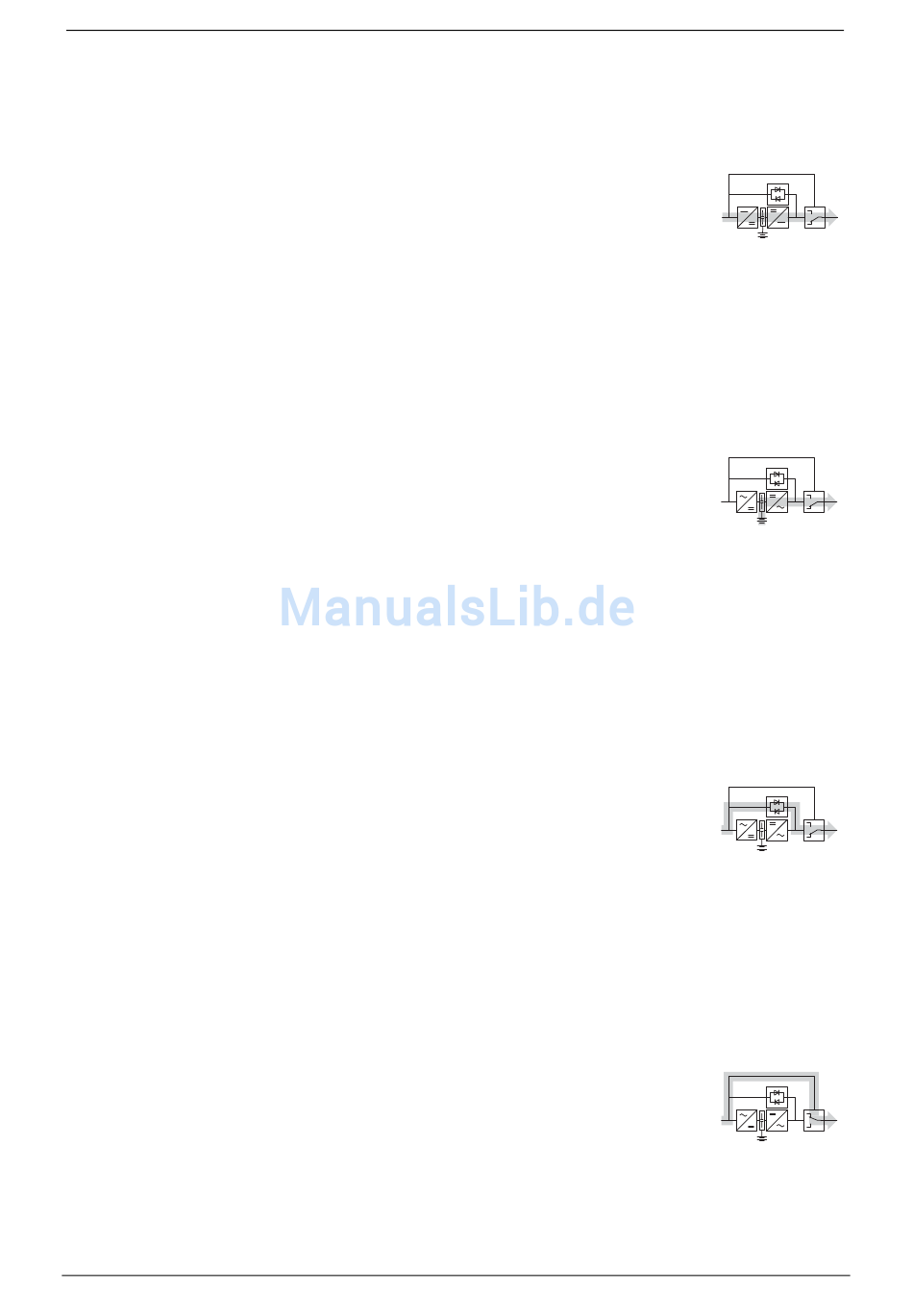

Figura 19 - Fluxo de
alimentação no
funcionamento on-line
Figura 20 - Fluxo de
alimentação no
funcionamento com
Figura 21 - Fluxo de
alimentação no
funcionamento com by-
Figura 22 - Fluxo de
alimentação no
funcionamento com by-
pass de manutenção
bateria
pass
