INTERFACES
COMUM no pino 5
Esta ligação representa o ponto de referência para todos os sinais.
RECEPÇÃO (RXD) no pino 2 e TRANSMISSÃO (TXD) no pino 3
Corresponde à atribuição normal de uma interface RS 232.

5.2. INTERFACE COM O COMPUTADOR - X7

O UPS está equipado com um conector de 9 pólos fêmea tipo "D" incluindo contactos livres e
conforme aos requisitos de IBM AS/400 e outros sistemas informáticos.

A tensão nominal dos contactos sem potencial é de 24V, 1A.
5.3. INTERFACE DE SERVIÇO CONFIGURADA PARA PPVIS - X3
A interface de serviço é um conector de tipo D fêmea de 9 pinos para comunicações série RS232
configurada via interface PPVis para monitorização e software de controlo (PPVis).
As funções dos pinos são as seguintes:

5.4. PARAGEM DE EMERGÊNCIA (E.P.O.) - X8
Para instalar um interruptor de paragem de emergência, instale um interruptor que possua
as propriedades de um botão de paragem de emergência (ou seja, normalmente fechado,
com retenção mecânica na posição aberta quando activado), comprimento do
conectividade 50m e secção dos cabos 0.75mm
A interface é um borne de ligação aparafusado de 2 pólos para fios de até 0,75 mm
Para satisfazer os requisitos de segurança respeitantes à instalação da cablagem, Norma
Europeia Harmonizada HD384-4-46 S1, é preciso instalar um Dispositivo de Interrupção
de Emergência (E.S.D.) depois do UPS.
Assim que for eliminada a causa que provocou a intervenção do interruptor, desligar todos
os interruptores do UPS (entrada, saída, seccionador da bateria e todos os interruptores
da bateria externa) e repetir o processo de arranque conforme descrito no "Funcionamento
normal e seguro" na página 309.
Pág. 308

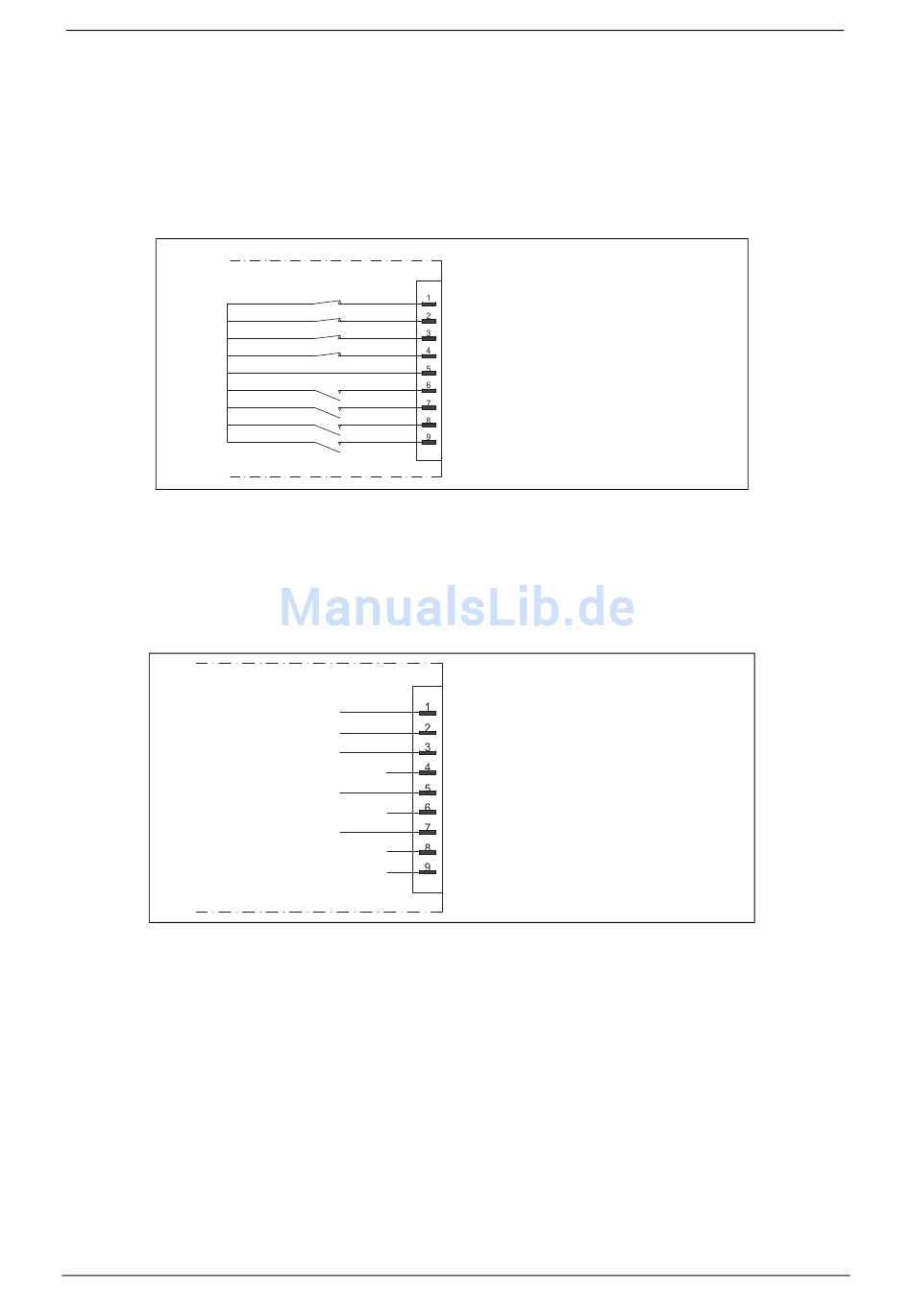

Figura 14 - Interface com o computador
Terra
TXD
RXD
Não utilizado
Terra para RS232
Não utilizado
RTS
Não utilizado
Não utilizado
Figura 15 - Interface de serviço
Manual de uso - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
By-pass activo - NC

Fim do tempo de alimentação auxiliar - NC

Alarme de resumo - NC

Interrupção da alimentação da rede - NC

Sinal de terra

By-pass activo - NO

Fim do tempo de alimentação auxiliar - NO

Alarme de resumo - NO

Interrupção da alimentação da rede - NO

Blindagem

Transmissão RS232

Recepção RS232




Habilitação da transmissão RS232



2
entre os contactos de X8 (não fornecido).
2
.
