5. ИНТЕРФЕЙСЫ
Система 70-Net оборудована
• стандартным последовательным интерфейсом RS232 COM для протокола или
модема передачи данных (X6);
• контактным интерфейсом AS400 для обмена сигналами (X7);
• слотом для адаптера SNMP (SMNP в качестве опции) (XS3);
• слотом для адаптера модема (XS6);
• сервисным интерфейсом, сконфигурированным для использования с PPVIS
(X3);
• интерфейсом для аварийного отключения (EPO) ( X8).
Все они расположены на задней панели (см. Рис. 7 на стр. 352).
Эти интерфейсы можно использовать для следующего:
• Прямая связь между ИБП и компьютером
• Встраивание ИБП в качестве клиента в сеть с централизованным мониторингом
(SNMP)
• Передача данных по рабочему состоянию на внешние системы аварийной
сигнализации
Необходимые пакеты программ для связи и интерфейсные кабели поставляются по
отдельному заказу.
Замечание
Слоты XS6 и XS3 соединены с интерфейсами X6 и X3 соответственно, если плата адаптера
вставлена в один из слотов, то соответствующий интерфейс отключается
X8
EPO
Замечание
Интерфейсные кабели следует экранировать и проложить отдельно от силовых кабелей
(мин. 20 см). Экран должен иметься на обеих сторонах. Кабели управления и силовые кабели
должны пересекаться под углом 90°.
5.1. ФАКУЛЬТАТИВНЫЙ ИНТЕРФЕЙС COM - X6
Вставной разъем SUB-D с 9 полюсами (штырьковые контакты) содержит сигналы RS 232.
Интерфейс COM электрически развязан со всеми остальными токовыми цепями.
Руководство пользователя - 10H52163PAMC rev.9 - 06/2008
XS3
X7 X3
Контакты
RS 232
Contacts RS 232
AS/400
AS/400 Service Сервис

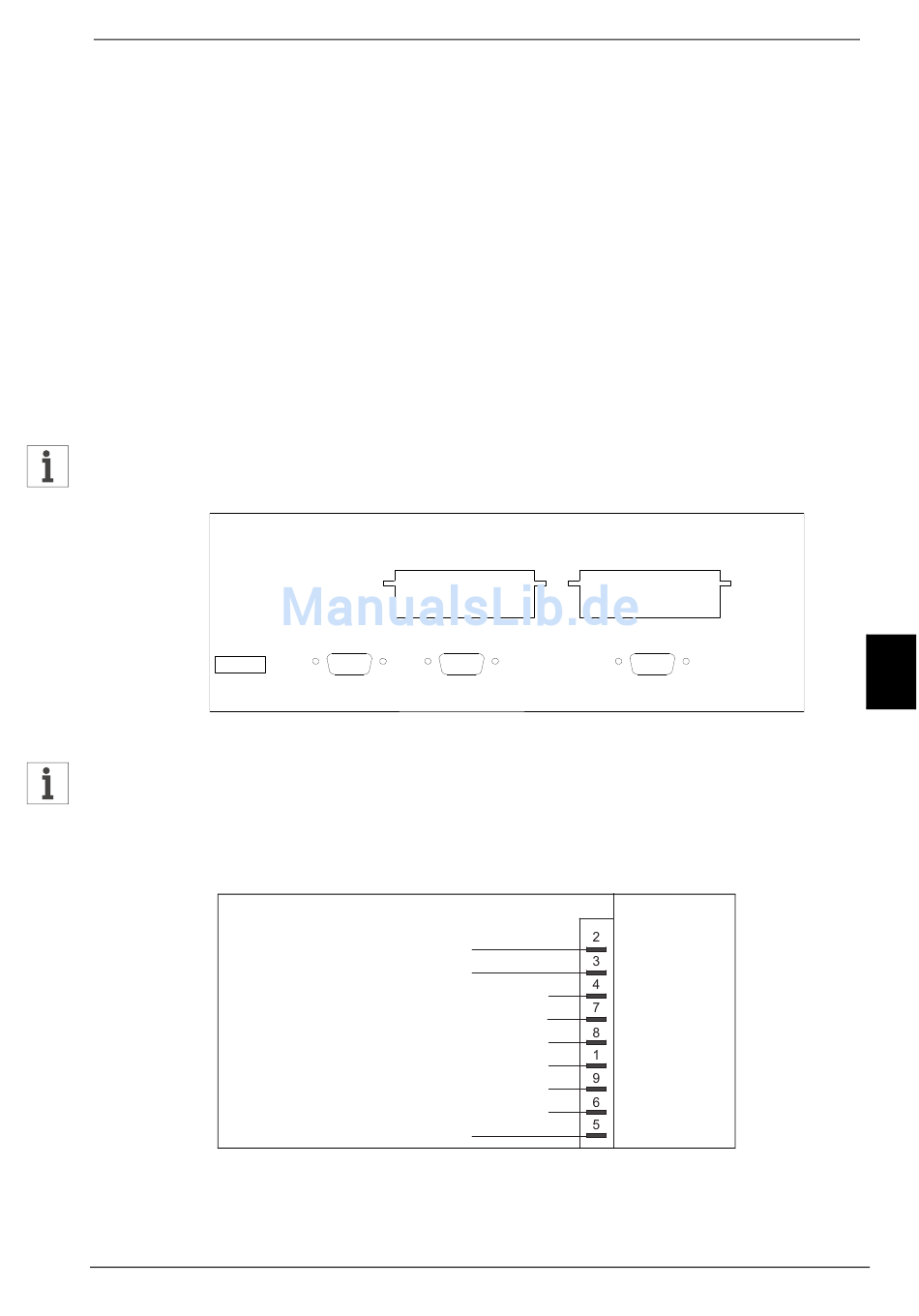

Рисунок 12 - Соединительная панель

Передача RS232
Не используется
Не используется
Не используется
Не используется
Не используется
Не используется
Заземление сигнала
Рисунок 13 - Факультативный интерфейс COM
XS6
X6
RS 232
RS 232
Модем/Универс.
Modem/Multi
Прием RS232









ИНТЕРФЕЙСЫ
RU
Стр. 361
