FUNCIONAMIENTO NORMAL Y SEGURO
• Filtro especial EMC para requerimientos más altos (opcional)
Tecnología moderna
• Interfaces con software para todos los sistemas operativos
• Transistores de potencia IGBT
• Electrónica digital altamente integrada (ASICs)
• Especialmente adecuada para cargas de ordenadores
El SAI puede usarse como convertidor de frecuencia para 50/60 Hz o viceversa.

6.3. DIAGRAMA DE BLOQUES

(ver Fig. 17 en la página 254).
Componentes
El SAI consta de los componentes:
• convertidor, que consta de rectificador, filtro, booster e inversor con cargador de
baterías incorporado
• filtro para formar la tensión de salida senoidal y trifásica
• bypass electrónico
• fuente de alimentación primaria de reserva
• bypass de servicio para desconectar el Módulo de Alimentación durante las
operaciones de mantenimiento, sin interrumpir la alimentación a la carga
• Filtro EMC
Alimentación
primaria
Filtro
EMC
Página 254 Manual del usuario - 10H52163PAMC rev.9 - 06/2008
Bypass Electrónico
Rectificador

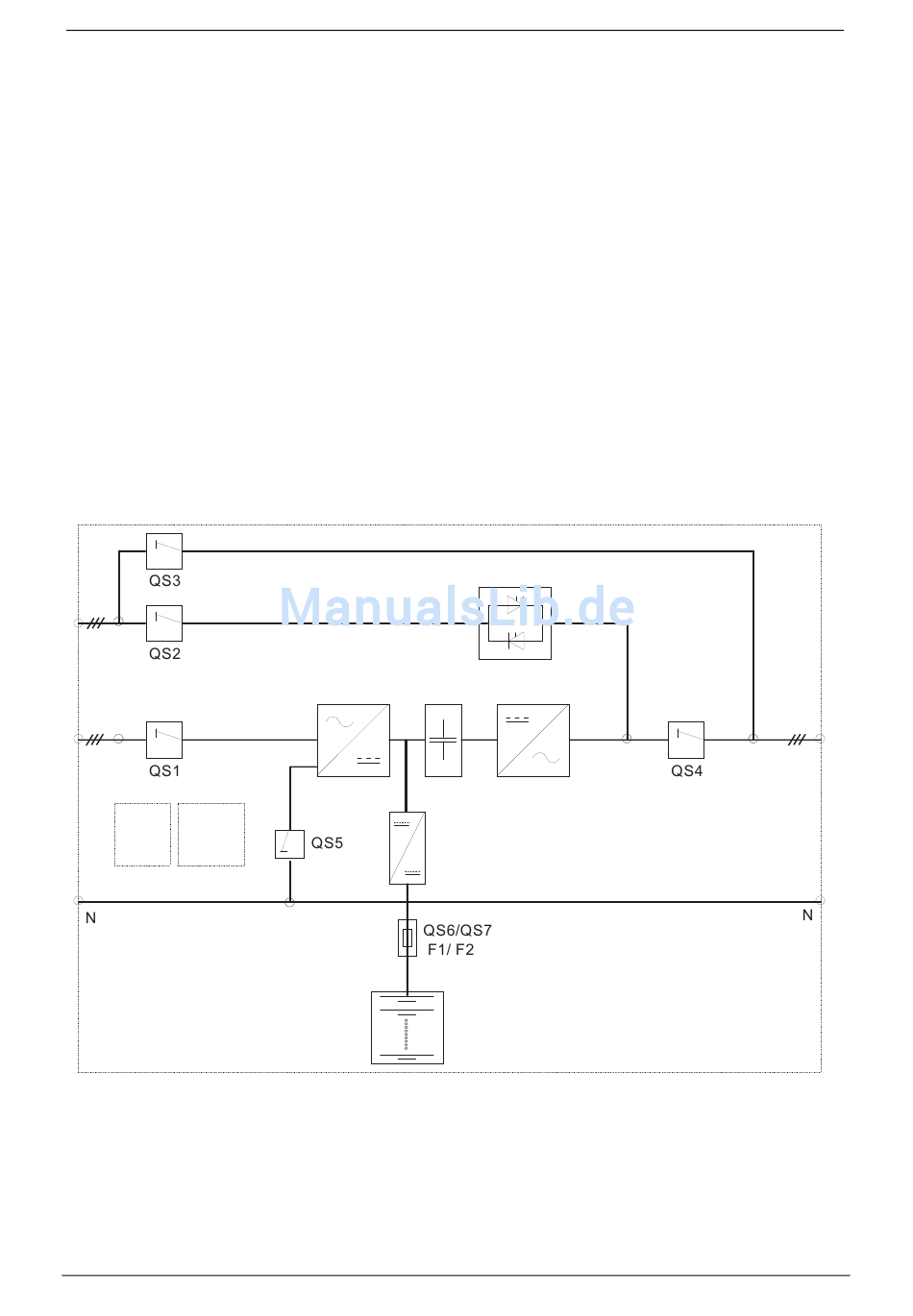

Figura 17 - Descripción general de los SAI
CHLORIDE 70-NET 10 - 40KVA
Bypass de Servicio
Interruptor
de batería
electrónico
Batería
A
cargas
