4.8. BRANCHEMENT ENTRE LES ARMOIRES DE BATTERIE ET L'ASI

• Effectuer les branchements comme indiqué dans le schéma de branchement.
• Brancher le câble du capteur de température entre les bornes X1.1 et X1.2 du bornier
de l'ASI et les bornes X1.1 et X1.2 de l'armoire de batterie (Fig. 10).
• Pour une suppression optimale des interférences, nous recommandons d'utiliser des
lignes de batterie et de capteur de température blindées entre l'armoire de l'ASI et
l'armoire de batterie, comme indiqué dans la norme EN 50091-2 Classe A. Le
blindage doit être branché à l'armoire de l'ASI et aux armoires de batterie.
• Avant le démarrage du système, s'assurer que la polarité des branchements des
batteries de l'ASI est correcte. De mauvais branchements peuvent entraîner des
dommages pour le système et compromettre la sécurité de l'opérateur.
Manuel d'utilisation - 10H52163PAMC rev.9 - 06/2008
- +
PE
PE
XT1

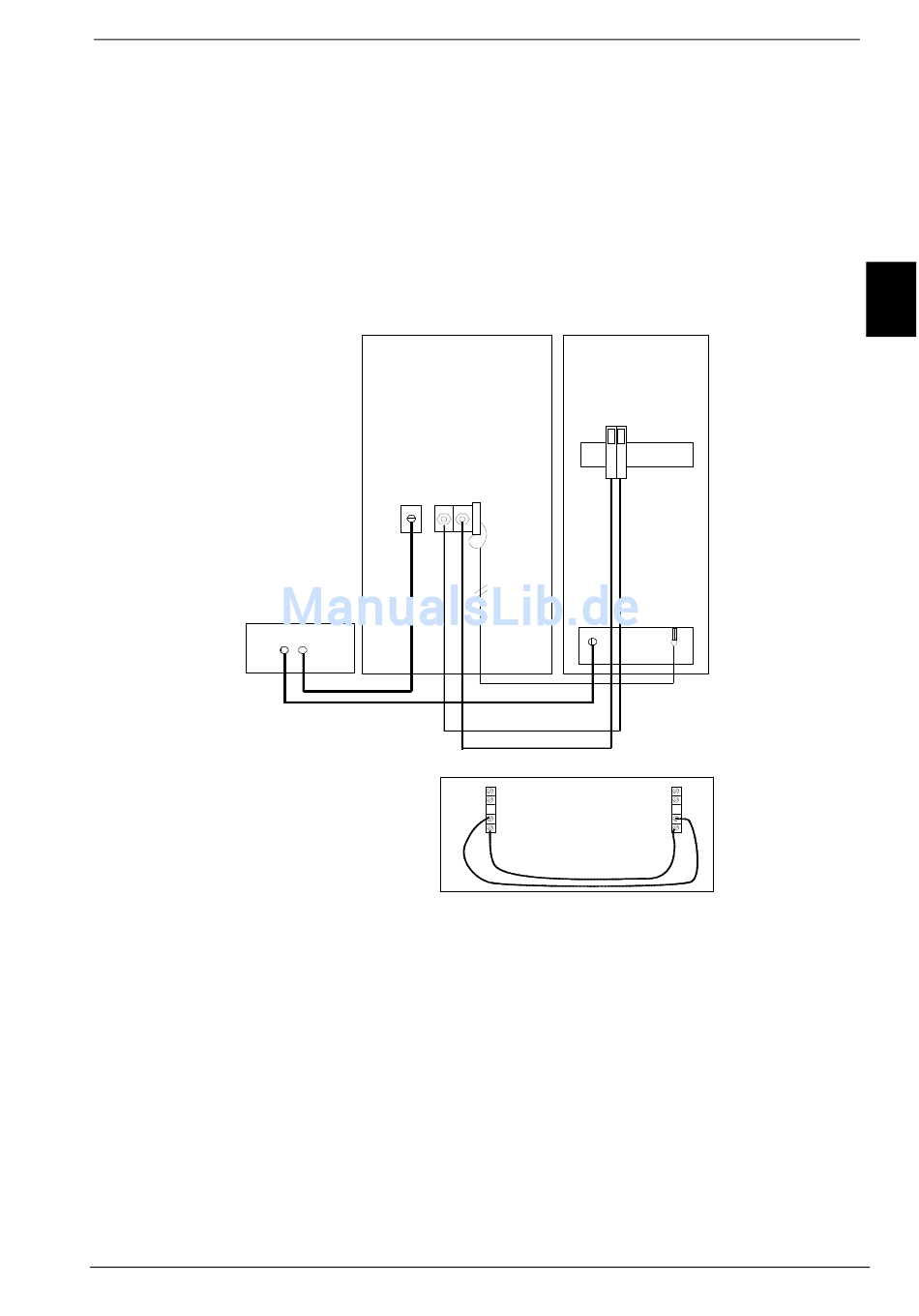

Figure 10 - Branchement des batteries externes
+ -
