NORMAL VE GÜVENLI IŞLEM
6.5. ÇALİŞMA YÖNTEMLERI
UPS dört farklı çalışma yöntemine sahiptir. Bunlar aşağıda belirtilmiştir.
On-line çalışma
Normal UPS çalışma yöntemi. Bağlı yükler inverter aracılığıyla ana akım
şebekesinden beslenirler. Bataryalar gerekli olduğu kadar şarj edilirler.
İnverter güvenilir şekilde şebeke bozukluklarını filtreden geçirir ve yüke
sabit ve parazitsiz besleme sağlar.
Kontrol paneli üzerinde "OK" LED lambası, UPS çevrim içi işleminde
olduğunda yanar.
Bu işleme yönteminde UPS, şebekede bir arıza meydana gelir ise bataryalı çalışmaya
geçer. UPS çıkışında aşırı yük veya kısa devre meydana gelirse, veya inverterde arıza
meydana gelirse, UPS baypas işlemine geçer.
Bataryalı çalışma
Bu çalışma yönteminde, bağlı yük inverter aracılığı ile bataryalardan
beslenir.
Besleme arızası durumunda, batarya çalışması otomatik olarak etkin kılınır
ve yükleri kesintisiz besler. Enerji kesilmesi 30 saniyeden fazla süre ile
devam eder ise, UPS arıza durumunu sinyaller.
Batarya işletiminde, "OK" (yeşil) LED LAMBASI ve "UYARMA" (sarı) LED LAMBASI kontrol
paneli üzerinde yanıp sönerler.
Ana akım şebekesi beslemesi tekrar sağlandığında, UPS yedekleme süresi içinde bu
çalışma yönteminden çıkar ve otomatik olarak çevrimiçi işleme geri döner. Enerji kesintisi,
bataryaların yükleri besleyebildiği süreden daha uzun sürerse, UPS arabirimleri aracılığı ile
ilişkin bilgilerin verilmesini sağlar. Bilgisayarların enerjisi ek software (opsiyonel) vasıtasıyla
otomatik olarak kesilebilir.
Baypas ile çalışma
Bu çalışma yönteminde, bağlı yükler elektronik baypas aracılığı ile ana akım
şebekesinden beslenir.
Elektronik baypas ayrıca yüklere besleme garanti edilmesini sağlar. UPS
çıkışında aşırı yük veya kısa devre meydana gelirse, elektronik baypas
yüklere kesintisiz olarak enerji beslemesi garanti etmek için otomatik olarak
etkin kılınır.
Kontrol paneli üzerindeki "UYARMA" (sarı) LED lambası yanar.
Arıza düzeltildikten sonra UPS otomatik olarak bu çalışma modundan çevrimiçi işleme geri
döner.
Baypas ile çalışma, anahtarlı komütatör ile özel olarak kontrol panelinde seçilebilir.
Servis baypas'ı
Bu çalışma yönteminde, bağlı yükler direkt olarak ana akım şebekesinden
beslenirler. QS3 anahtarı ON (AÇIK) üzerinde, ve tüm diğer UPS
anahtarları OFF (KAPALI).
Bu durumda Ekran/Kontrol paneli beslenmezler.
Servis baypas'ı UPS üzerinde bakım işleri esnasında voltajlı bağlı yükleri
beslemek için kullanılır.
Sayfa 420 Kullanıcı Kitabı - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA

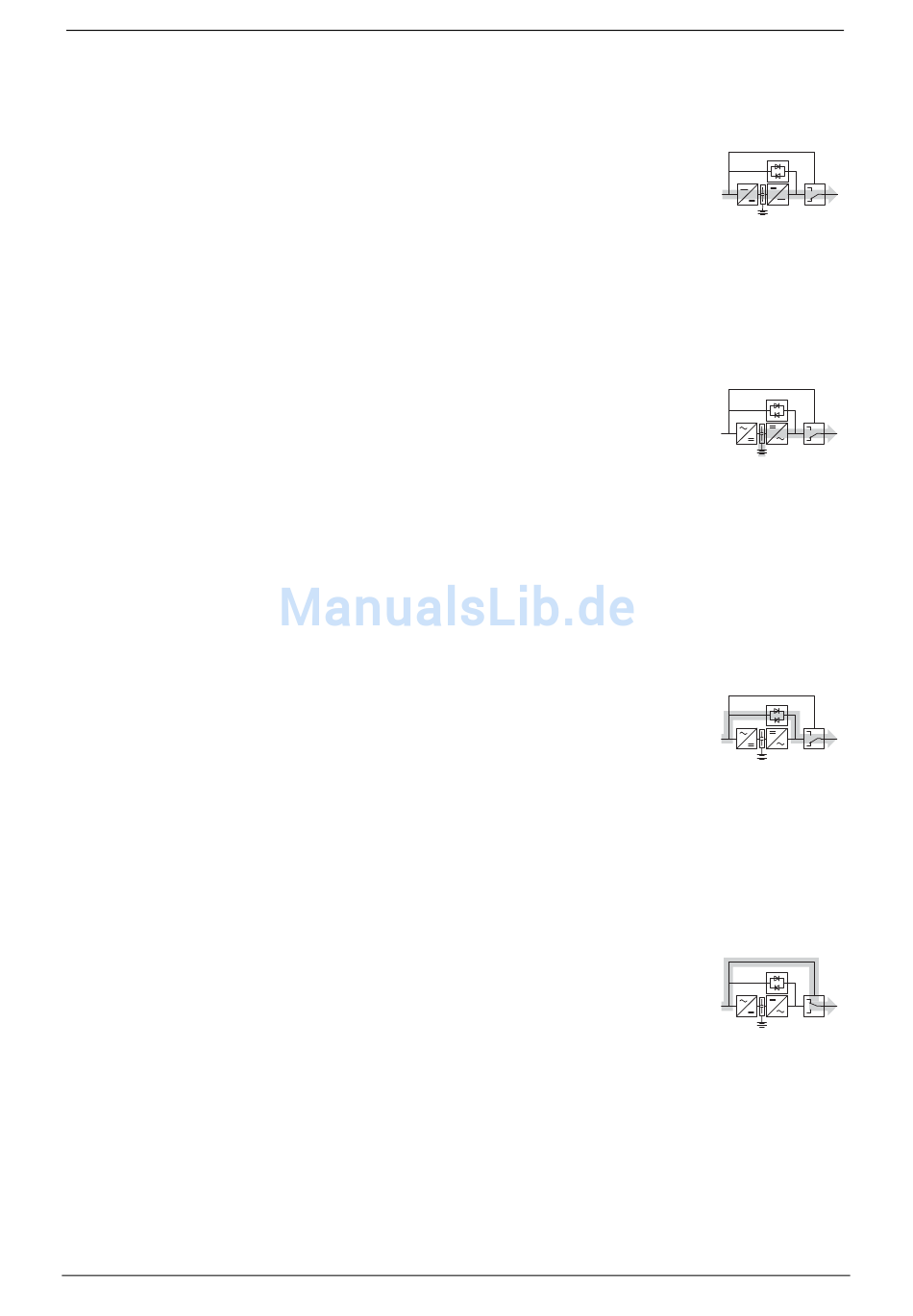

Resim 19 - Çevrim içi
işlemde güç akışı
Resim 20 - Batarya
işleminde güç akışı
Resim 21 - Baypas
işleminde güç akışı
Resim 22 - Servis
baypası işleminde güç
akışı
