CHLORIDE 70-NET 10 - 40KVA

5. INTERFACES

L'ASI 70-NET comprend
• une interface série standard RS232 COM pour protocole de transfert de données ou
modem (X6) ;
• une interface de contact AS400 pour l'échange de signaux (X7) ;
• une fente pour adaptateur SNMP (SNMP en option) (XS3) ;
• une fente pour adaptateur modem (XS6);
• une interface de maintenance configurée pour l'utilisation avec PPVIS (X3);
• une interface pour l'arrêt d'urgence (EPO) (X8).
Tous sont situés sur le panneau arrière (voir Fig. 7 page 72).
Utilisation de ces interfaces :
• Communication directe entre l'ASI et l'ordinateur
• Intégration de l'ASI comme client dans un réseau avec surveillance centralisée
(SNMP)
• Transfert des états de fonctionnement à des systèmes d'alarme externes
Les packs logiciels de communication nécessaires et les câbles d'interface sont disponibles en
option.
Remarque
Les fentes XS6 et XS3 sont respectivement interconnectées avec les interfaces X6 et X3. Si une
carte d'adaptation est placé dans l'une des fentes, l'interface correspondante est désactivée
X8
EPO
Remarque
Les câbles de l'interface doivent être blindés et placés à distance des câbles d'alimentation (20 cm
minimum). Le blindage doit être des deux côtés. Les câbles de commande et d'alimentation doivent
se croiser à 90°.
Manuel d'utilisation - 10H52163PAMC rev.9 - 06/2008
XS3
X7 X3
RS 232
Contacts RS 232
Maintenance
AS/400 Service

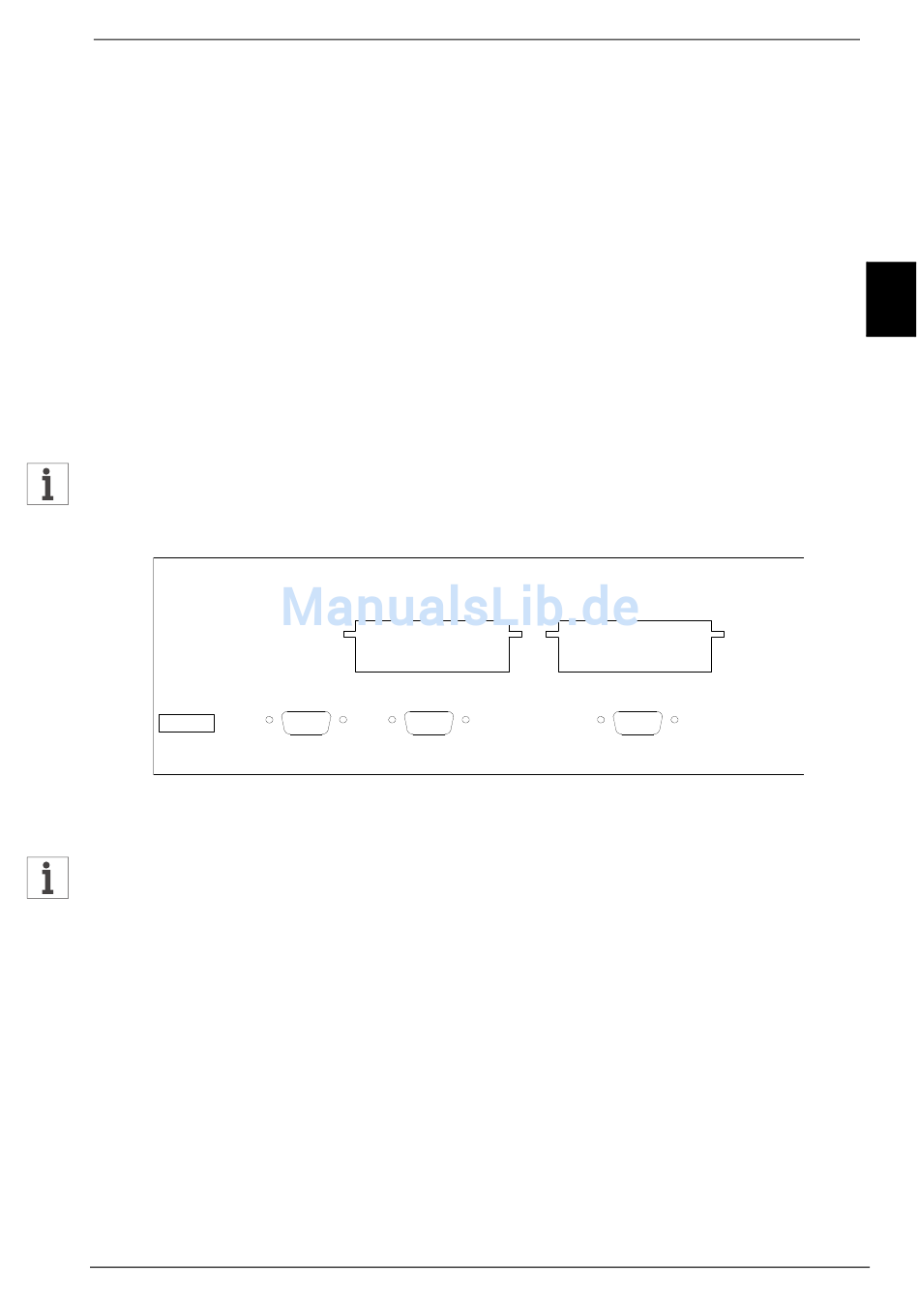

Figure 12 - Panneau de branchement
INTERFACES
XS6
X6
RS 232
Modem/Multi
F
Page 81
