CHLORIDE 70-NET 10 - 40KVA
4.5. BRANCHEMENTS ÉLECTRIQUES EXTERNES
Pour accéder aux branchements électriques externes, il est nécessaire de déposer le
panneau arrière de l'ASI. Avant de brancher les câbles, les passer dans les serre-câble
pour les maintenir en place (voir Fig. 8) et les serrer. Brancher d'abord le câble de terre
(PE). Brancher les câbles comme indiqué dans les schémas de branchement pages
suivantes. Un composant mécanique permettant de fixer les cables d'entrée/sortie des
unites 30 et 40 kVA est fourni avec un jeu d'accessoires. Ce composant doit être installé à
l'arrière en cas de fortes sections ou de câblage lourd.
S'assurer que l'ASI est isolée avant de déposer les panneaux.
Les lignes et les conducteurs de charge doivent être branches à l'ASI comme système
triphasé orienté vers la droite.
Remarque
Une fois l'installation terminée, bloquer l'ASI en place au moyen des pieds coulissant
verticalement (pour décharger les roulettes).

4.6. BORNES 10 - 40KVA

Les borniers à l'arrière de l'ASI comprennent les composants suivants :
• bornes pour le branchement de l'alimentation et la batterie externe
• interrupteur de batterie (uniquement si la batterie est intégrée)
• interrupteur de neutre (N) (pour la maintenance)
• bornes pour le capteur de température (uniquement si la batterie n'est pas intégrée)
.
Manuel d'utilisation - 10H52163PAMC rev.9 - 06/2008

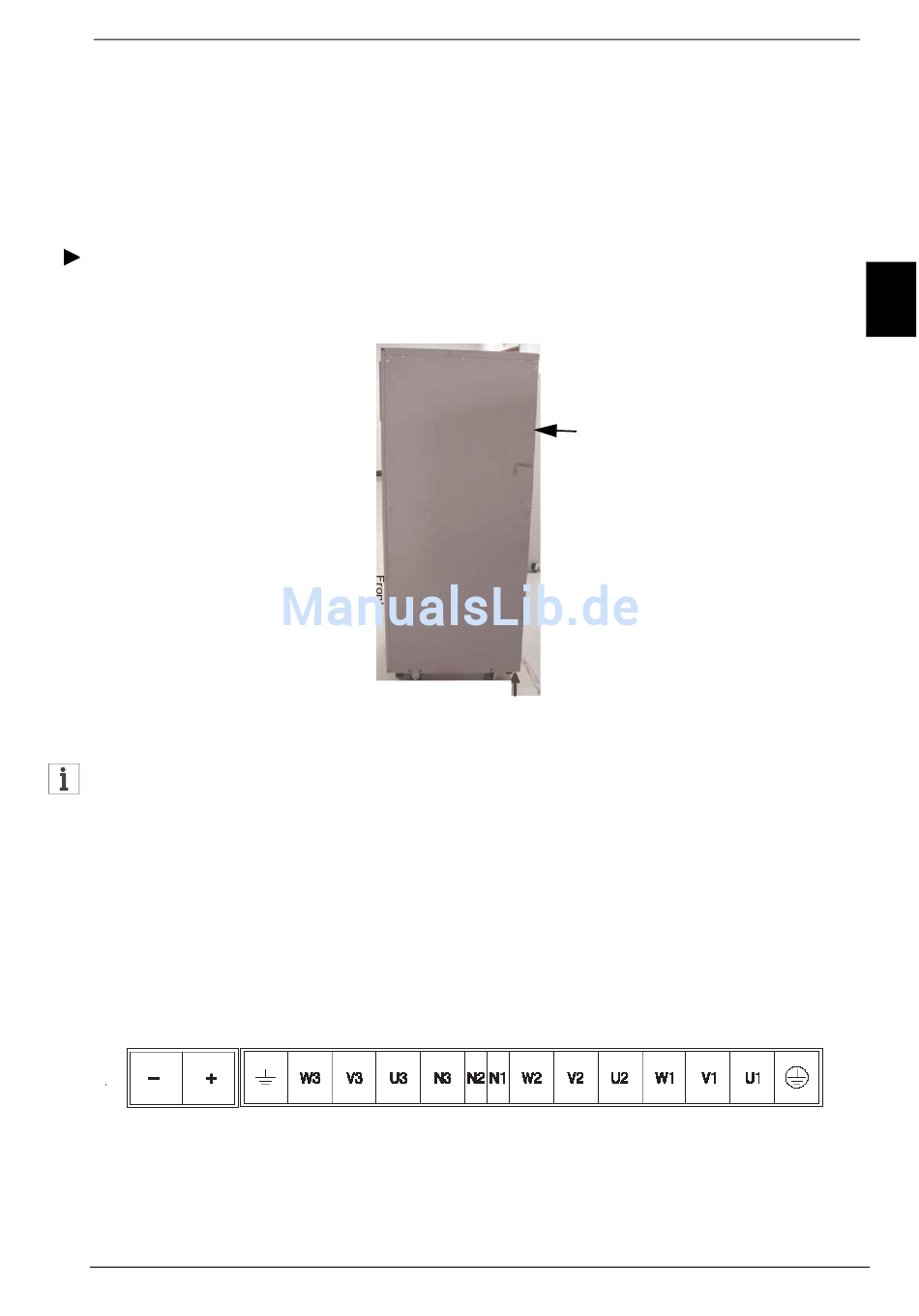

Entrée des câbles
Figure 8 - Entrée des câbles
Figure 9 - Bornier - kVA
INSTALLATION
Panneau arrière
F
