CHLORIDE 70-NET 10 - 40KVA

6.4. INTERRUPTEUR DE BY-PASS DE MAINTENANCE

Sert pendant la maintenance, la mise en service, la mise en marche et l'arrêt du
fonctionnement. Lorsque ce mode est sélectionné, les charges continuent à être
alimentées sans interruption quelles que soient les actions de commutation effectuées.
Pour le fonctionnement de l'interrupteur de by-pass de maintenance, les interrupteurs
d'alimentation QS1 à QS4 doivent être sur arrêt. Ces interrupteurs sont situés sur la face
avant de l'ASI. Une fois le panneau avant déposé, l'emplacement des interrupteurs est
visible (voir figures suivantes).
10/15/20 kVA
AVANT
Avertissement
Pendant le fonctionnement en parallèle d'unités ASI, la fonction de commutation de la charge du
by-pass de maintenance intégré doit être effectuée par un appareil de commutation externe (voir
"Fonctionnement en parallèle" page 105).
Manuel d'utilisation - 10H52163PAMC rev.9 - 06/2008
By-pass

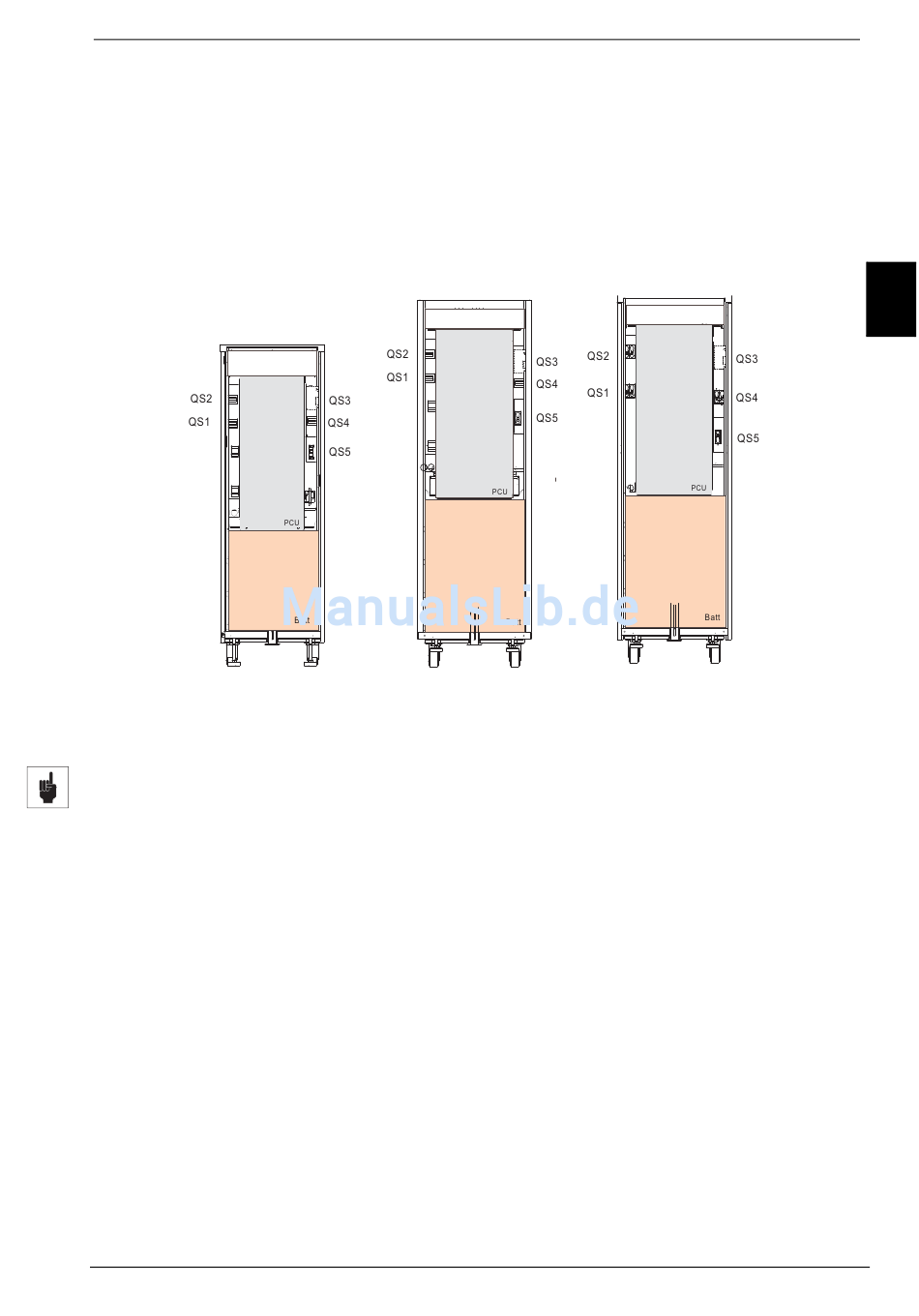

Figure 18 - Emplacement des interrupteurs
FONCTIONNEMENT NORMAL ET SECÛRISÉ
By-pass
30 kVA
AVANT
By-pass
40 kVA
AVANT
Page 87
F
