Компьютерный Релейный Интерфейс - X7; Служебный Интерфейс С Конфигурацией Ppvis - X3; Аварийное Отключение Питания (E.p.o.) - X8 - Chloride 70-NET Bedienungsanleitung

ИНТЕРФЕЙСЫ
SGN на штырьке 5
Это соединение является точкой задания для всех сигналов.
RXD на штырьке 2 и TXD на штырьке 3
Соответствует обычному распределению интерфейса RS 232.
5.2. КОМПЬЮ ТЕРНЫЙ РЕЛЕЙНЫЙ ИНТЕРФЕЙС - X7
ИБП оснащен охватывающим разъемом типа D с 9 полюсами, включает контакты без
напряжения и совместим с требованиями системы IBM AS/400 и другими аналогичными
системами.
Номинальное значение контактов без напряжения 24В, 1A.
5.3. СЛУЖЕБНЫЙ ИНТЕРФЕЙС С КОНФИГУРАЦИЕЙ PPVIS - X3
Сервисный интерфейс представляет собой охватывающий разъем типа D с 9 полюсами для
последовательной связи RS232, сконфигурированной по интерфейсу PPVis для программы
мониторинга и контроля (PPVis).
Функции штырьков следующие:
5.4. АВАРИЙНОЕ ОТКЛЮ чЕНИЕ ПИТАНИџ (E.P.O.) - X8
Для функции аварийного отключения соединить выключатель, имеющий функции аварийной
отключающей кнопки (то есть, с Нормально Замкнутым контактом; при срабатывании
удерживается разомкнутым механически), длина макс. 50 м, сечение мин. 0.75 мм
контактами X8 (не входит в поставку). Интерфейс представляет собой 2-полюсный винтовой
разъем для проводов с сечением до 0,75 мм
Для того, чтобы безопасности проводки отвечала утвержденному европейскому документу
HD384-4-46 S1, ниже по линии за ИБП устанавливается аварийное отключающее устройство
(E.S.D.).
Как только причина, вызвавшая срабатывание аварийного выключателя, исчезает, нужно
отключить все выключатели ИБП (входной, выходной, разъединитель аккумулятора и все
выключатели внешнего аккумулятора) и повторить пусковую процедуру, описанную в
"ОБЫЧНЫЕ И БЕЗОПАСНЫЕ УСЛОВИЯ РАБОТЫ" на стр. 363.
Стр. 362 Руководство пользователя - 10H52163PAMC rev.9 - 06/2008

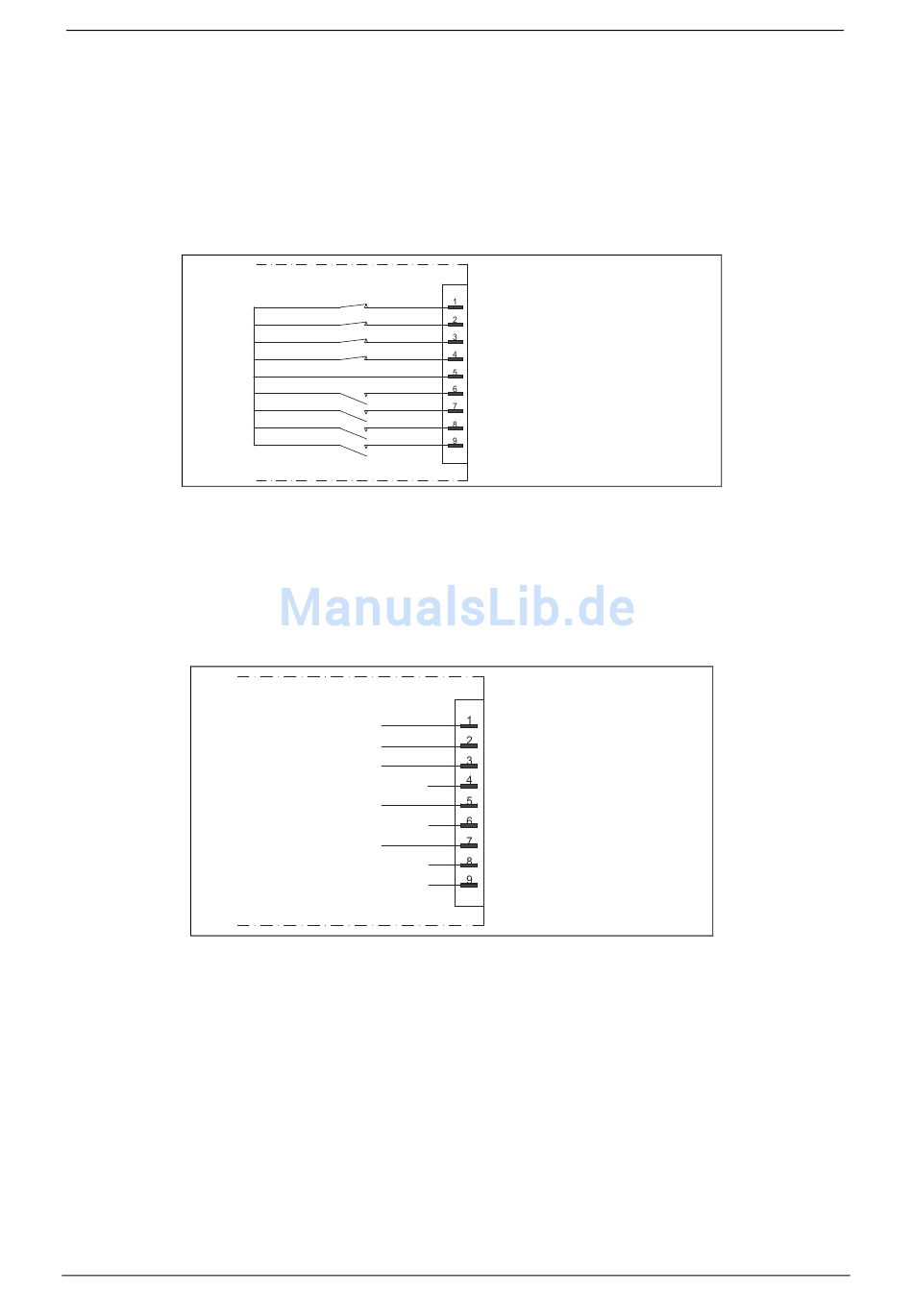

Рисунок 14 - Компьютерный релейный интерфейс -

Заземление
Не используется
Заземление RS232
Не используется
Не используется
Не используется
Рисунок 15 - Сервисный интерфейс
CHLORIDE 70-NET 10 - 40KVA
Байпас подключен - NC

Конец резервного времени - NC

Общая авария - NC

Прерывание сети - NC

Заземление сигнала

Байпас подключен - NO

Конец резервного времени - NO

Общая авария - NO

Прерывание сети - NO

Экран

TXD
Передача RS232

RXD Прием RS232




RTS
Передача подключена RS232



2
.
2
между
