INTERFACCE
RXD sul pin 2 e TXD sul pin 3
Corrisponde all'assegnazione normale di un'interfaccia RS 232.

5.2. INTERFACCIA AL COMPUTER - X7

L'UPS è dotato di un connettore femmina tipo D a 9 poli comprendente contatti privi di tensione e
conforme ai requisiti IBM AS400 e di altri sistemi informatici.
La potenza nominale dei contatti privi di potenziale è 24V, 1A.

5.3. INTERFACCIA DI SERVIZIO CONFIGURATA PPVIS- X3

L'interfaccia di servizio è un connettore femmina tipo D a 9 poli per comunicazione seriale RS232,
configurato attraverso l'interfaccia PPVIS per il monitoraggio e il controllo del software (PPVIS).
I pin hanno le seguenti funzioni:

5.4. CONTATTO EMERGENCY POWER OFF (E.P.O.) - X8

Per la funzione di interruttore di arresto di emergenza, installare un interruttore avente le
proprietà di pulsante del tipo "spegnimento di emergenza", ossia Normalmente Chiuso (n.c)
e tenuto meccanicamente aperto durante l'attivazione, lunghezza della connessione max.
50m e sezione cavi min. 0.75 mm
2 morsetti, capacità max. 0,75mm
Affinché la sicurezza dell'impianto elettrico sia conforme al Documento Europeo
Armonizzato HD384-4-46 S1, quale dispositivo di commutazione di emergenza (E.S.D.)
dovrà essere montato a valle dell'UPS.
Non appena verrà rimossa la causa dell'emergenza che ha determinato l'intervento
dell'interruttore, spegnere tutti gli interruttori dell'UPS (ingresso, uscita, sezionatore della
batteria e tutti gli interruttori della batteria esterna) e ripetere la procedura di avvio come
descritto nel "Funzionamento affidabile e sicuro" a pagina 197.
Pagina 196

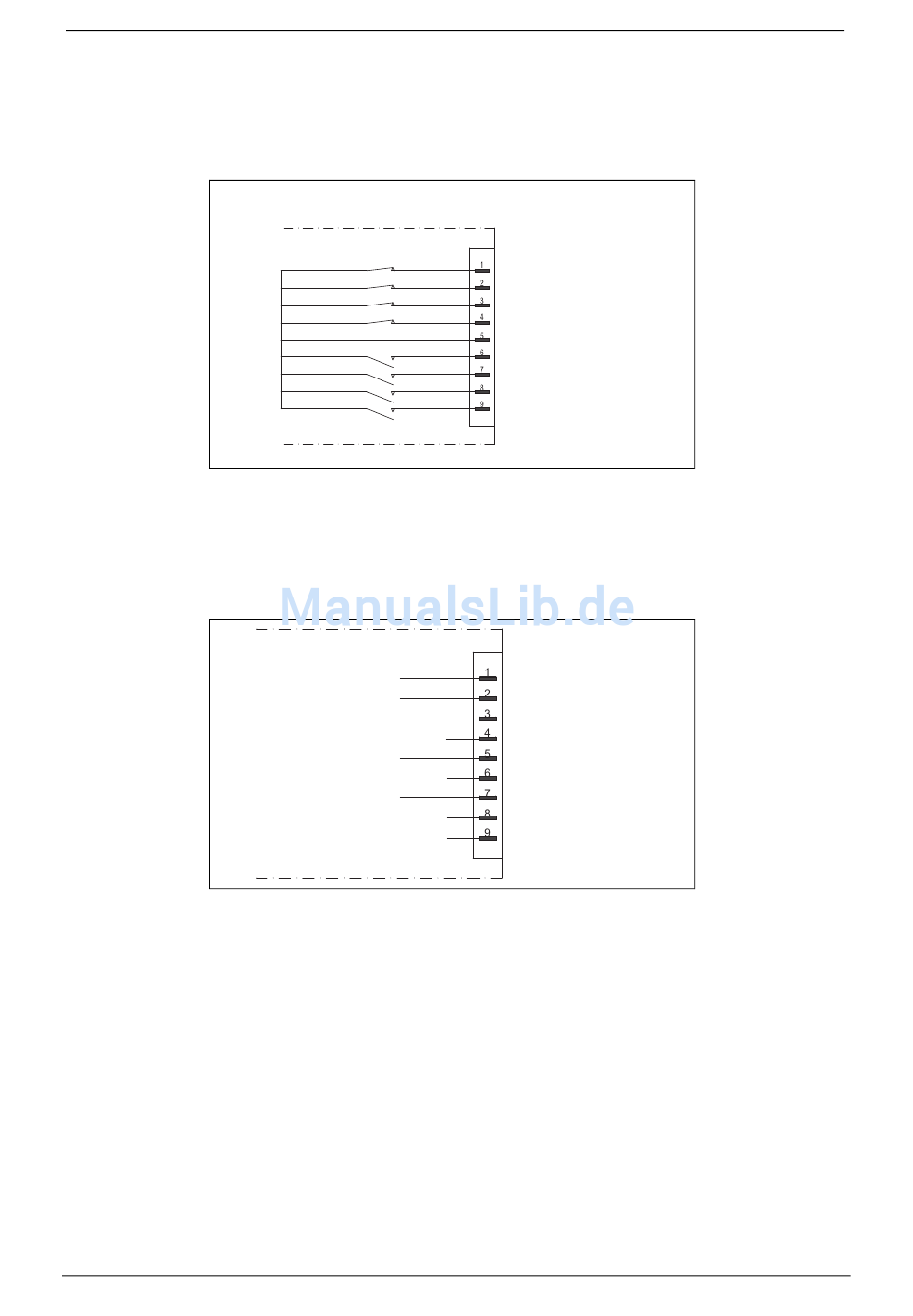

Figura 14 - Interfaccia al computer

Massa
Non in uso
Massa RS232
Non in uso
Non in uso
Non in uso
Figura 15 - Interfaccia di servizio
2
tra i contatti di X8 (non forniti). Collegamento attraverso
2
.
Manuale d'uso - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10-40KVA
Bypass attivo - NC

Fine della carica - NC

Somma allarmi - NC

Interruzione dell'alimentazione - NC

Segnale massa

Bypass attivo - NO

Fine della carica - NO

Somma allarmi - NO

Interruzione dell'alimentazione - NO

Protezione

TXD
Trasmissione RS232

RXD Ricezione RS232




RTS
Abilit. trasmissione RS232
