CHLORIDE 70-NET 10 - 40KVA FUNCIONAMENTO NORMAL E SEGURO
6.4. BY-PASS DE MANUTENÇÃO
Necessário para efectuar as operações de manutenção, bem como as operações de
colocação em funcionamento, arranque e paragem. Quando este modo é seleccionado, as
cargas continuam a ser alimentadas sem interrupção independentemente das operações
de comutação eventualmente realizadas. Para que o sistema funcione no modo by-pass
de manutenção, é preciso desligar os interruptores de QS1 a QS4. Estes interruptores
situam-se na parte frontal do UPS. Uma vez removido o painel frontal, a localização dos
interruptores fica visível conforme mostrado nas figuras seguintes:
By-pass
By-pass
By-pass
P
10/15/20 kVA 30 kVA 40 kVA
PELA FRENTE PELA FRENTE PELA FRENTE

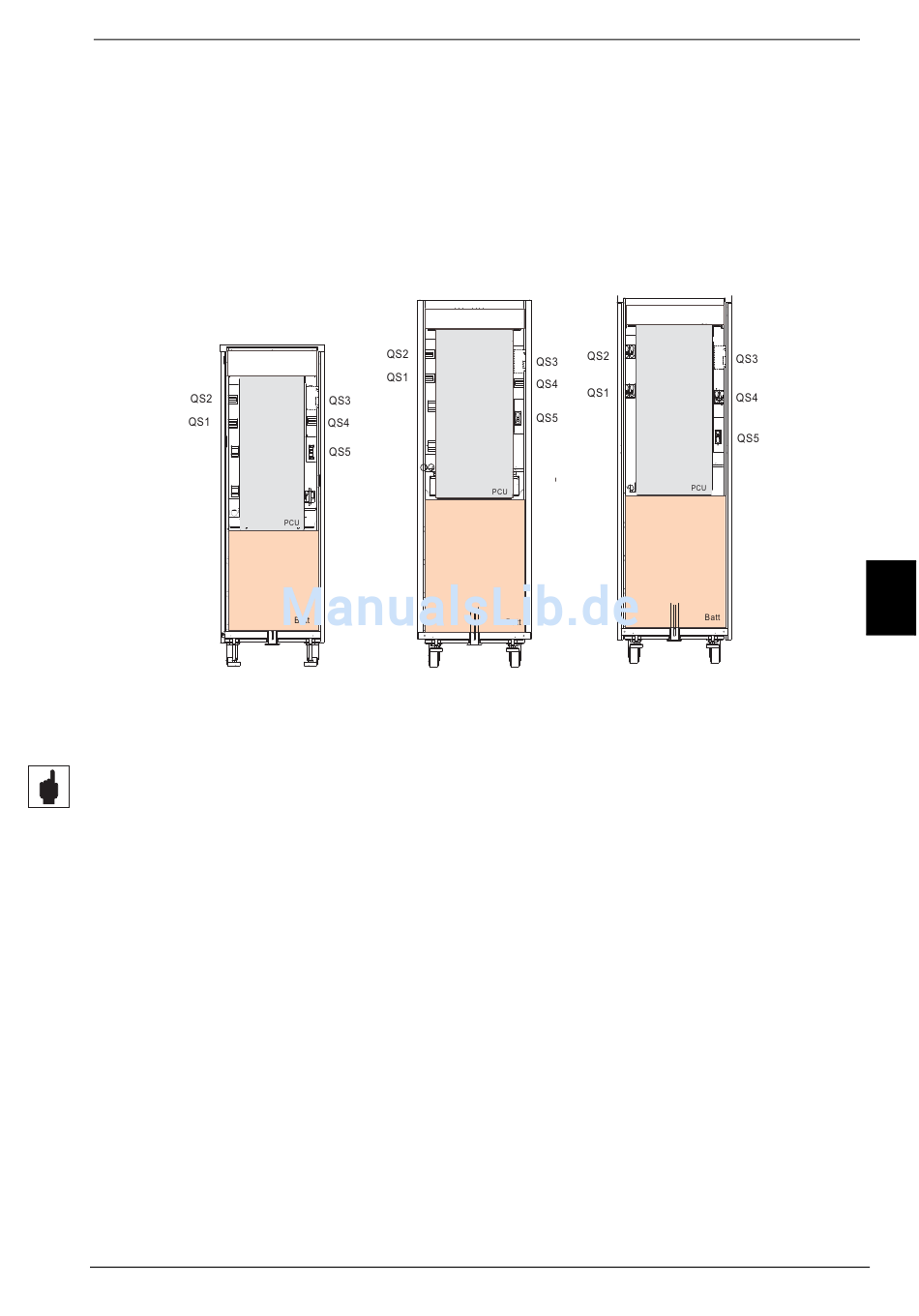

Figura 18 - Localização dos interruptores
Atenção
Durante o funcionamento em paralelo de unidades UPS, a função de comutação da carga do by-
pass de manutenção incorporado deve ser efectuada por um dispositivo de comutação externo
(ver o "Funcionamento em paralelo" na página 327).
Manual de uso - 10H52163PAMC rev.9 - 06/2008 Pág. 311
