INSTALLATION
Panneau de
branchement
Prise d'alimentation
du modem
Pour la
maintenance
uniquement

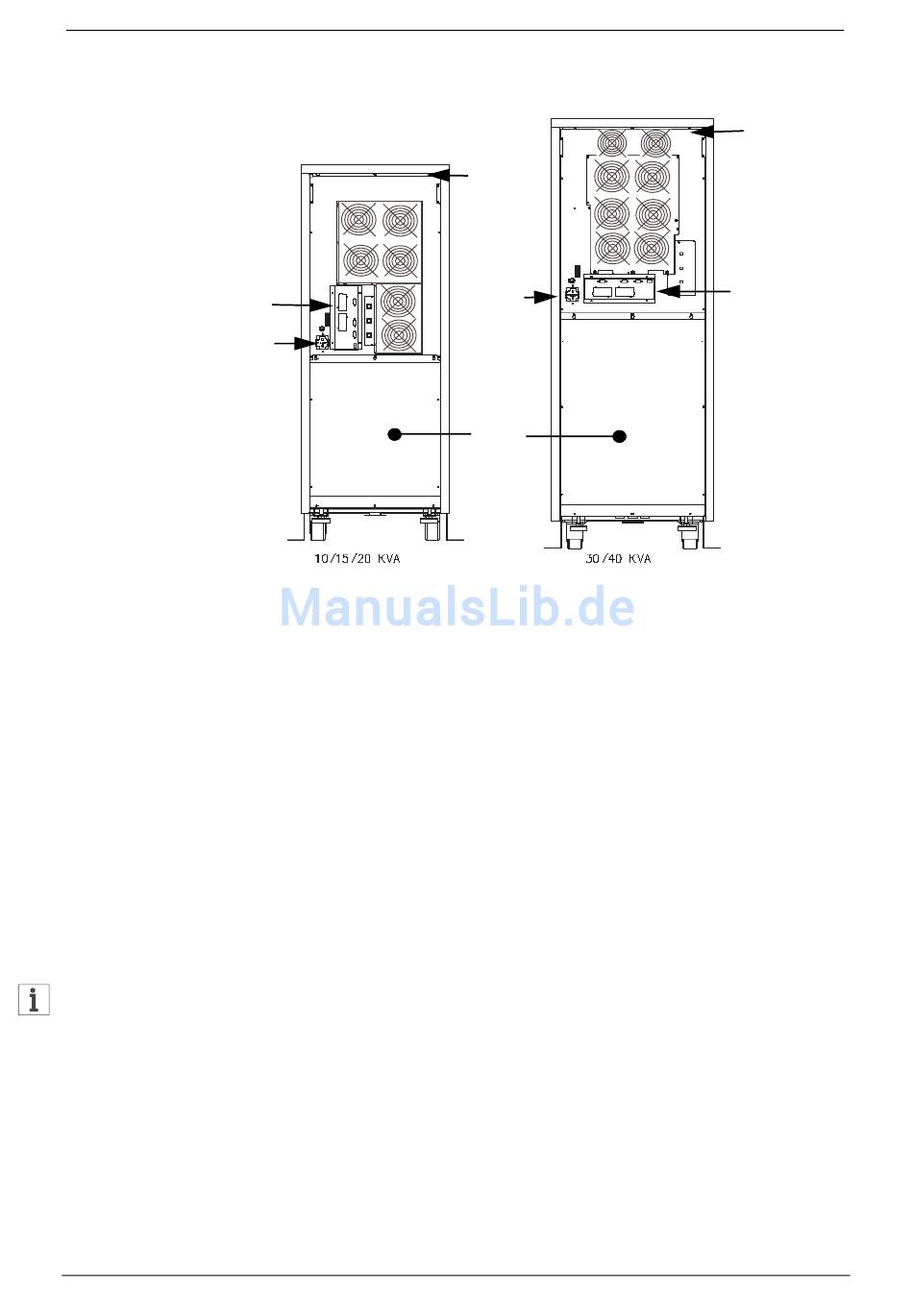

Figure 7 - Derrière 10/15/20 kVA (gauche) et 30/40 kVA (droite)
4.3. COURANT ET SECTIONS DE CÂBLE RECOMMANDÉS
Utiliser les sections de câbles et les fusibles indiqués dans le Tableau 1 page 73.
Si l'ASI est alimentée par une ligne seulement: Brancher les câbles d'alimentation secteur
aux bornes U1, V1, W1, N de l'ASI. Les cavaliers suivants doivent être fixes entre les
bornes: U1-U2, V1-V2, W1-W2 et N1-N2. Si l'ASI est alimentée par deux lignes:
Brancher les cables d'alimentation de la ligne 1 aux bornes de l'ASI U1, V1, W1, N1.
Brancher les cables d'alimentation de la ligne 2 aux bornes de l'ASI U2, V2, W2, N2.
Brancher la charge aux bornes U3, V3, W3, N de l'ASI. Les sections de conducteur
indiquées concernent les courants maximum suivants :
1). pour des câbles en cuivre avec isolation PVC (à 70 °C)
2). lorsqu'ils sont disposés dans des conduits conçus pour les installations électriques
3). lorsque la température de l'air autour des conduits ne dépasse pas 30 °C
4). Pour des câbles mesurant jusqu'à 30 m.
5). Pour des câbles toronnés jusqu'à 35 mm
Remarque
Si les conditions de pose sont différentes, vérifier si les sections des câbles sont conformes à la
norme CEI-287 et DIN VDE 0298. Si la longueur risque de provoquer une chute de
tension > à 3 %, utiliser des câbles de section supérieure.
Si les charges du système sont principalement non-linéaires, le conducteur neutre (N) transporte
1,6 fois le courant des autres conducteurs.
Séparer les câbles vers d'autres appareils (câbles secteur, lignes de communication ou de
données,...) des câbles de l'ASI (câbles d'entrée, de sortie et de batterie externe).
Page 72 Manuel d'utilisation - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
Lampe indi-
quant l'état
de la protec-
t i o n b a c k -
feed
Prise
d'alimentation
du modem
Pour la
maintenance
uniquement
panneau
arrière
2
et pour des câbles simples supérieurs à 35 mm
Lampe indiquant
l'état de la protec-
tion backfeed
Panneau de
branchement
2
.
