FUNKCJONOWANIE NIEZAWODNE I BEZPIECZNE
6.5. TRYBY OPERACYJNE
UPS oferuje cztery różne tryby operacyjne, opisane na następnych stronach:
Praca on-line
Normalny tryb operacyjny. Połączone obciążenia są zasilane z sieci
poprzez falownik. Akumulatory są ładowane na tyle, na ile jest to potrzebne.
Falownik filtruje przerwy i zakłócenia zasilania sieciowego, dostarczając do
obciążenia zasilanie o idealnych parametrach.
DIODA „OK" zapala się, kiedy UPS znajduje się w trybie on-line.
W tym trybie operacyjnym UPS przechodzi do pracy z akumulatorem, jeżeli
dochodzi do awarii sieci. W przypadku, gdy wystąpi przeciążenie lub zwarcie na wyjściu
UPS lub jeżeli wystąpi awaria falownika, UPS przechodzi do funkcjonowania z bypassem.
Praca na akumulatorze
W tym trybie operacyjnym obciążenie jest zasilane z akumulatorów poprzez
falownik.
Jeżeli dochodzi do awarii sieci, zasilanie obciążenia jest przekazywane
automatycznie na akumulatory bez wystąpienia przerw. Jeżeli awaria nie
ustępuje przez czas dłuższy niż 30 sekund, UPS wskazuje sytuację
awaryjną.
W przypadku pracy na akumulatorze, DIODA "OK" (zielona) na panelu
sterowania jest zapalona a DIODA „ALARM" (żółta) miga.
Po przywróceniu zasilania sieciowego, UPS wychodzi z tego trybu operacyjnego w
granicach autonomii akumulatorów i automatycznie powraca do trybu on-line. Jeżeli awaria
nie ustępuje przez czas dłuższy od czasu, w którym obciążenia mogą być zasilane przez
akumulator, UPS dostarcza na ten temat informacji poprzez swoje interfejsy. Używając
dodatkowego (opcjonalnego) oprogramowania istnieje możliwość automatycznego
zamknięcia komputerów.
Praca z bypassem
W tym trybie operacyjnym podłączone obciążenia są zasilanie z sieci
poprzez elektroniczny bypass.
Elektroniczny bypass zapewnia dodatkową gwarancję zasilania do
obciążenia: jeżeli dochodzi do przeciążeń lub zwarć na wyjściu UPS,
elektroniczny bypass zostaje automatycznie uruchomiony, aby zapewnić
bezprzerwowe zasilanie obciążenia.
DIODA „ALARM" (żółta) na panelu sterującym zapala się.
Po wyeliminowaniu awarii UPS przechodzi automatycznie z tego trybu do pracy on-line.
Funkcjonowanie z bypassem może być wybrane celowo przez panel sterujący poprzez
przycisk guzikowy.
Bypass pomocniczy
W
tym
trybie
operacyjnym
bezpośrednio z sieci. Wyłącznik QS3 w poz. ON, pozostałe wyłączniki w
poz. OFF.
W tym trybie operacyjnym nie ma zasilania do wyświetlacza/panelu
sterującego.
Bypass pomocniczy jest używany do zasilania podłączonych obciążeń
podczas prac konserwacyjnych.
Strona
474
podłączone
Podręcznik użytkowania - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10-40KVA
obciążenia
są
zasilanie

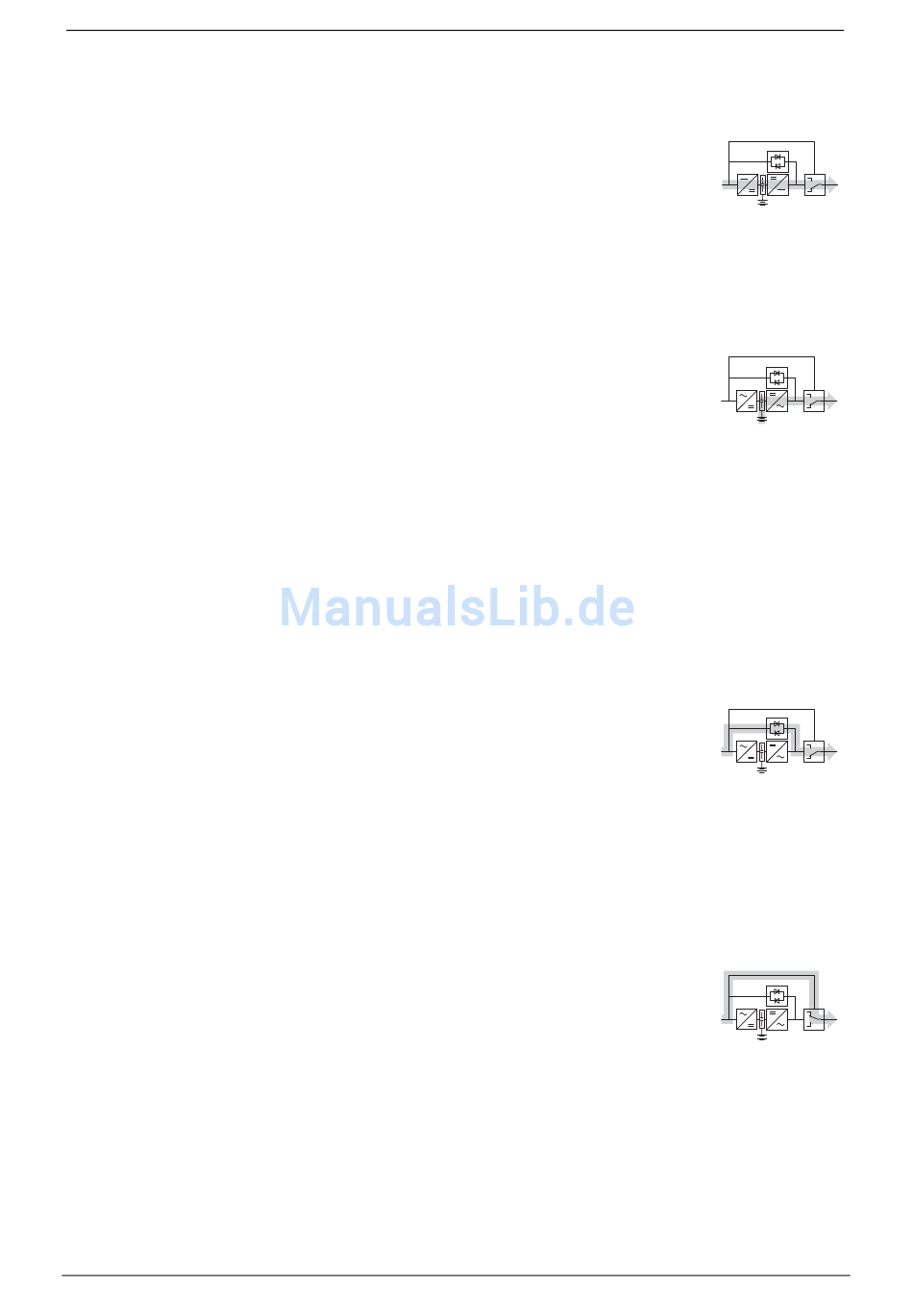

Rysunek 19 -Przepływ
zasilania podczas
pracy on-line
Rysunek 20 -Przepływ
zasilania podczas
pracy na akumulatorze
Rysunek 21 -Przepływ
zasilania podczas
pracy z
bypassem
Rysunek 22 -Przepływ
zasilania podczas
pracy z
bypassem serwisowym
