FONCTIONNEMENT NORMAL ET SECÛRISÉ
• Économies d'énergie en raison de l'efficacité élevée
• Faible niveau sonore
• Filtre spécial CEM pour besoins plus grands (en option)
Technologie moderne
• Interface logicielle pour tous systèmes d'exploitation
• Transistors de puissance IGBT
• Électronique numérique hautement intégrée (ASICs)
• Particulièrement adapté aux charges informatiques
L'ASI peut également être utilisée comme convertisseur de fréquence 50/60 Hz ou
inversement.
6.3. SCHÉMA FONCTIONNEL
(voir Fig. 17 page 86).
Composants
L'ASI comprend les composants suivants :
• convertisseur comprenant un redresseur, un filtre, un préamplificateur et onduleur
avec chargeur de batterie intégré
• filtre pour la formation de la tension de sortie sinusoïdale triphasée
• by-pass électronique
• alimentation secteur de secours
• by-pass de maintenance pour déconnecter le module d'alimentation pendant la
maintenance sans interruption de l'alimentation de la charge
• filtre CEM
Secteur
filtres
CEM
Page 86
By-pass de maintenance
By-pass électronique
Redresseur

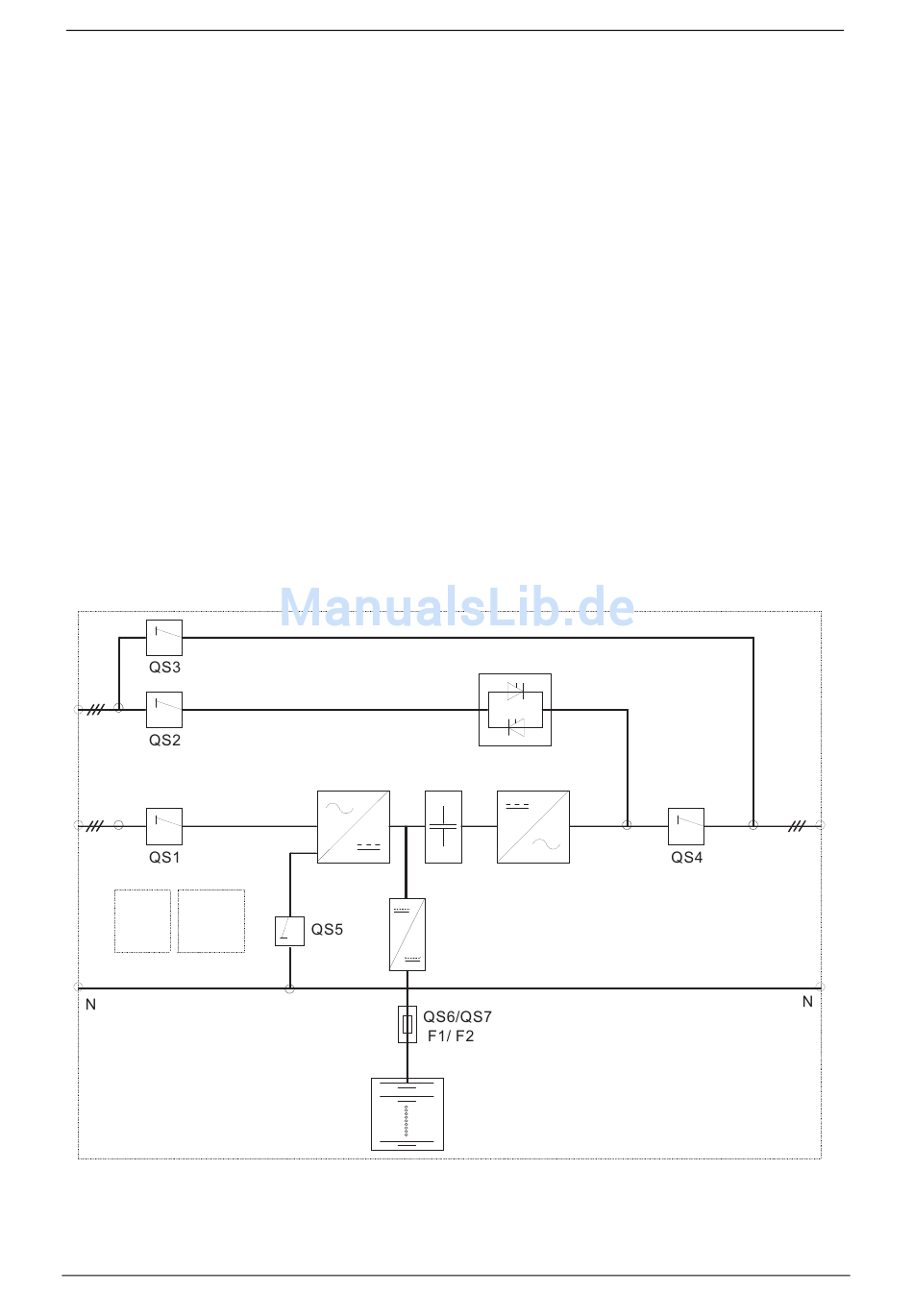

Figure 17 - Aperçu de l'ASI
Manuel d'utilisation - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
Interrupteur de
batterie
électronique
Batterie
Vers
charges
