NORMAL VE GÜVENLI IŞLEM
Modern teknoloji
• Tüm işletme sistemleri için software'li arabirimler
• IGBT güç transistörleri
• Yüksek entegrasyonlu dijital elektronikler (ASIC'ler)
• Özellikle bilgisayar yükleri için çok uygundur
UPS aynı zamanda 50/60 Hz frekans dönüştürücü veya bunun tersi olarak da kullanılabilir.

6.3. BLOK DIYAGRAM

(bakınız Res. 17 sayfa 418).
Komponentler
UPS aşağıdaki bileşenlerden oluşur:
• redresör, filtre, kuvvetlendirici ve batarya şarj aleti ile entegre edilmiş inverterden
oluşan konverter
• üç fazlı sinüzoidal çıkış voltajı oluşumu için filtre
• Elektronik baypas
• ana akım şebekesi yedek beslemesi
• yük beslemesini kesintiye uğratmaksızın hizmet esnasında güç modülünün ayrılması
için servis baypası
• EMC filtresi
Ana şebeke
EMC
filtre
Sayfa 418
Elektronik Baypas
Redresör

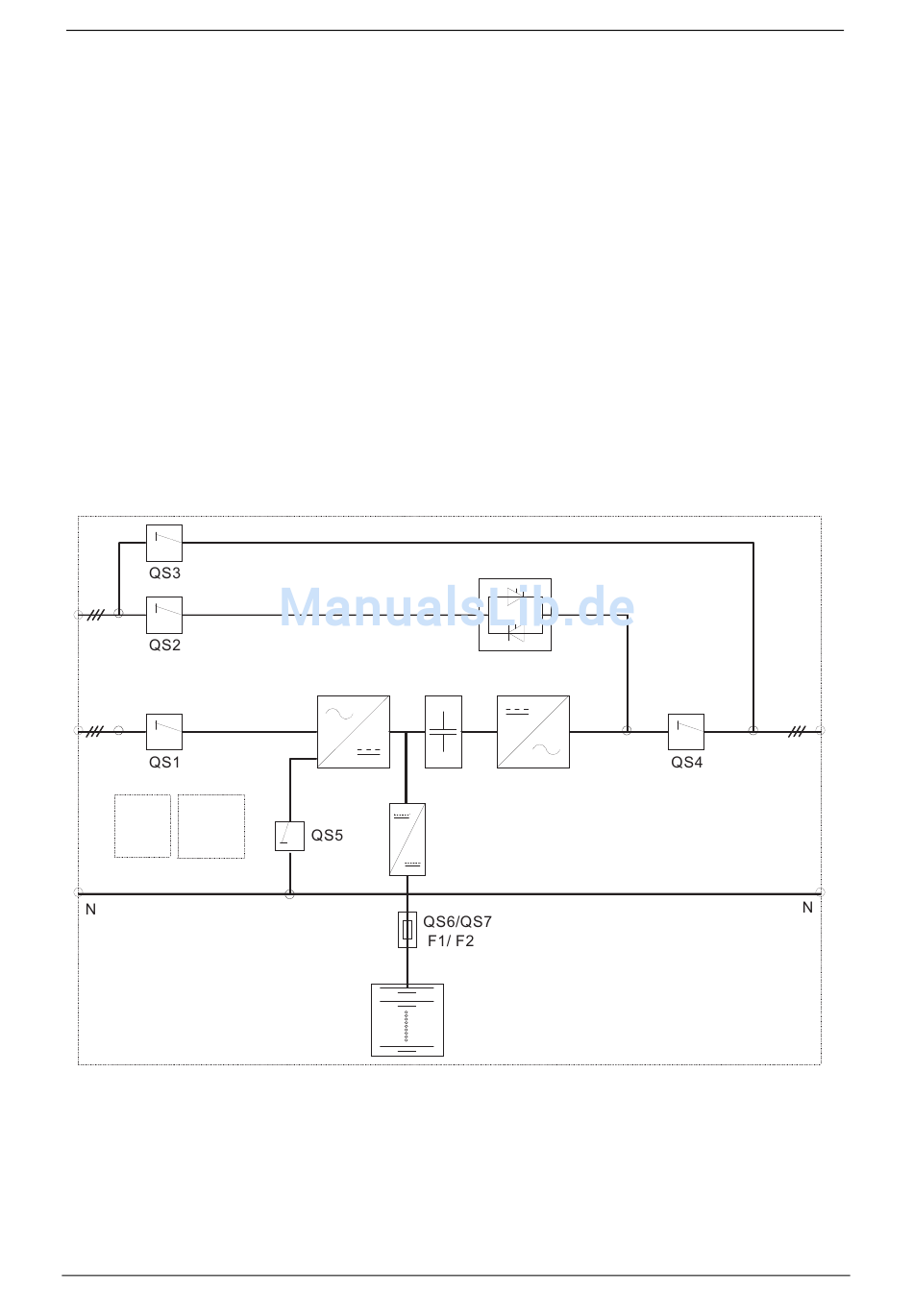

Resim 17 - UPS Şeması
Kullanıcı Kitabı - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10 - 40KVA
Servis Baypası
Elektronik
batarya
anahtarı
Batarya
Yükler
