CHLORIDE 70-NET 10-40KVA
4.8. POŁĄCZENIA POMIĘDZY SZAFAMI AKUMULATORÓW A UPS
• Wykonać podłączenia zgodnie z odpowiednim schematem.
• Podłączyć kabel czujnika termicznego pomiędzy zaciskami X1.1 i X1.2 listwy zaciskowej
UPS i zaciskami X1.1 i X1.2 szafy akumulatorów (rys. 10).
• W celu lepszego tłumienia interferencji zalecamy użycie linii ekranowanych czujników
termicznych i akumulatora pomiędzy szafą UPS a szafą akumulatora zgodnie z EN 50091-2
Klasa A. Ekranowanie musi być podłączone zarówno do UPS, jak i do szaf akumulatorów.
• Przed uruchomieniem systemu upewnić się czy baterie UPS posiadają właściwą
biegunowość. Złe podłączenie może uszkodzić system i narazić operatora na
niebezpieczeństwo.
PE
Podręcznik użytkowania - 10H52163PAMC rev.9 - 06/2008
- +
PE
XT1

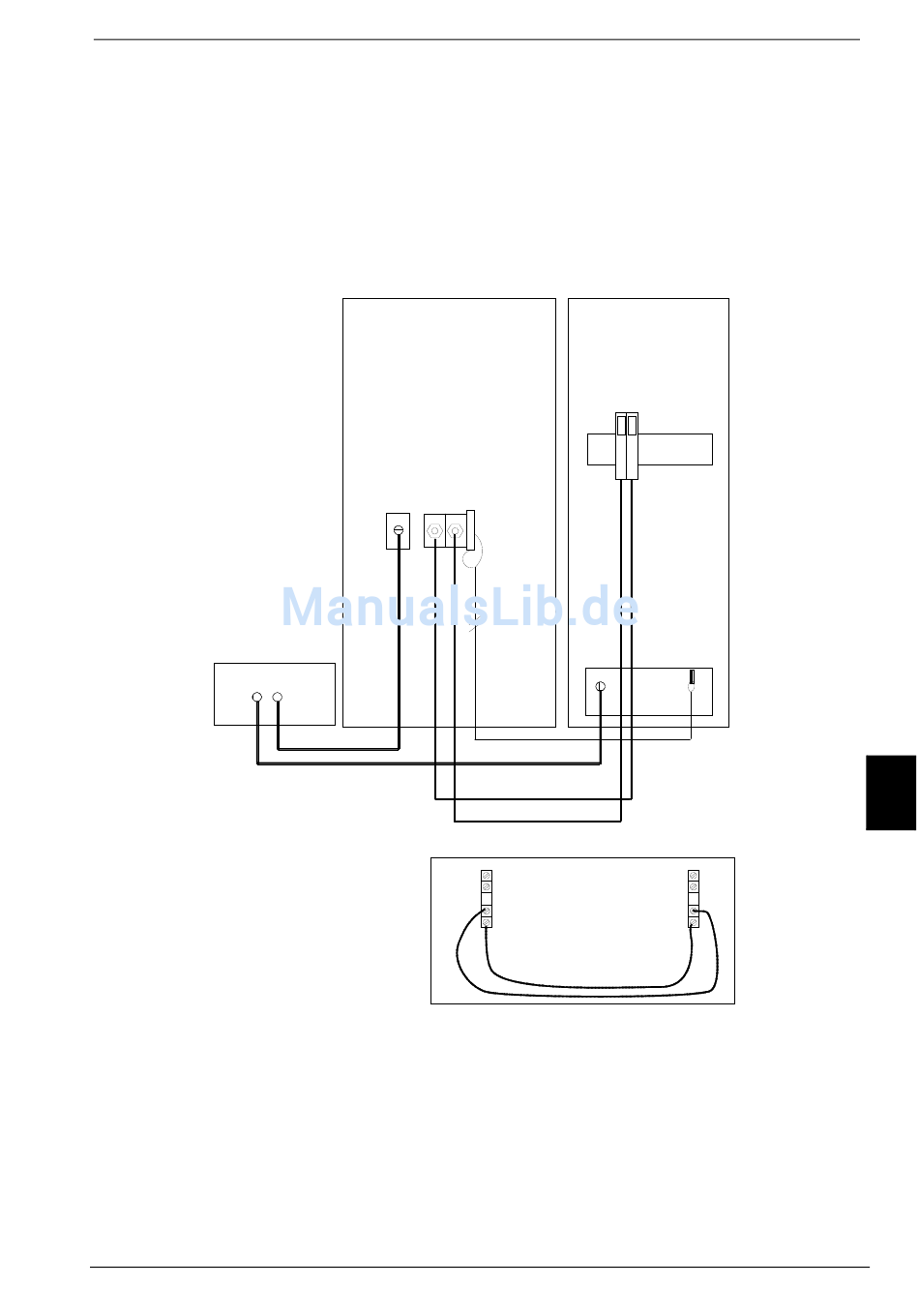

Rysunek 10 -Podłączenia akumulatora zewnętrznego
+ -
XT1
PE
1
2
INSTALACJA
X1
X1
1
2
Strona
PL
465
