INSTALLAZIONE
Pannello di
connessione
Presa
alimentazione
modem - solo per
"Service"

4.3. CORRENTI E DIMENSIONI CONSIGLIATE DEI CAVI

Usare le sezioni trasversali dei cavi e i fusibili riportate nella tabella 1 a pagina 187. Se
l'UPS è alimentato da una rete unica:
Collegare i cavi di alimentazione di rete ai morsetti U1, V1, W1 e N dell'UPS. Tra i morsetti
occorre fissare i seguenti ponticelli: U1-U2, V1-V2, W1-W2 e N1-N2.
Se l'UPS è alimentato da due reti:
Collegare i cavi di alimentazione della rete 1 ai morsetti U1, V1, W1, N1 dell'UPS.
Collegare i cavi di alimentazione della rete 2 ai morsetti U2, V2, W2, N2 dell'UPS.
Collegare il carico ai morsetti U3, V3, W3 e N dell'UPS. Le sezioni trasversali del conduttore
si applicano alle correnti massime:
1). Per cavi in rame con isolamento in PVC (a 70 °C)
2). Quando posati in condotti per installazioni elettriche
3). Quando la temperatura dell'aria intorno ai condotti non supera i 30°C
4). Per cavi lunghi fino a 30 m.
5). Per trecce fino a 35 mm
Nota
Qualora le condizioni di posa fossero diverse, è necessario verificare le sezioni in riferimento al
tipo di posa in opera sempre in accordo con la norma IEC 287 e DIN VDE 0298. Nel caso in cui
la lunghezza fosse tale da provocare una caduta di tensione > 3%, si renderà necessario passare
alla sezione superiore.
Se nel sistema sono presenti prevalentemente carichi non lineari, il conduttore neutro (N) porta
1,6 volte la corrente degli altri conduttori.
Il collegamento dei cavi (ad es. cavi di alimentazione, linee dati o comunicazione) ad altre
apparecchiature deve essere tenuto separato da quello dell'UPS (ingresso, uscita e cavi della
batteria esterna).
Pagina 186

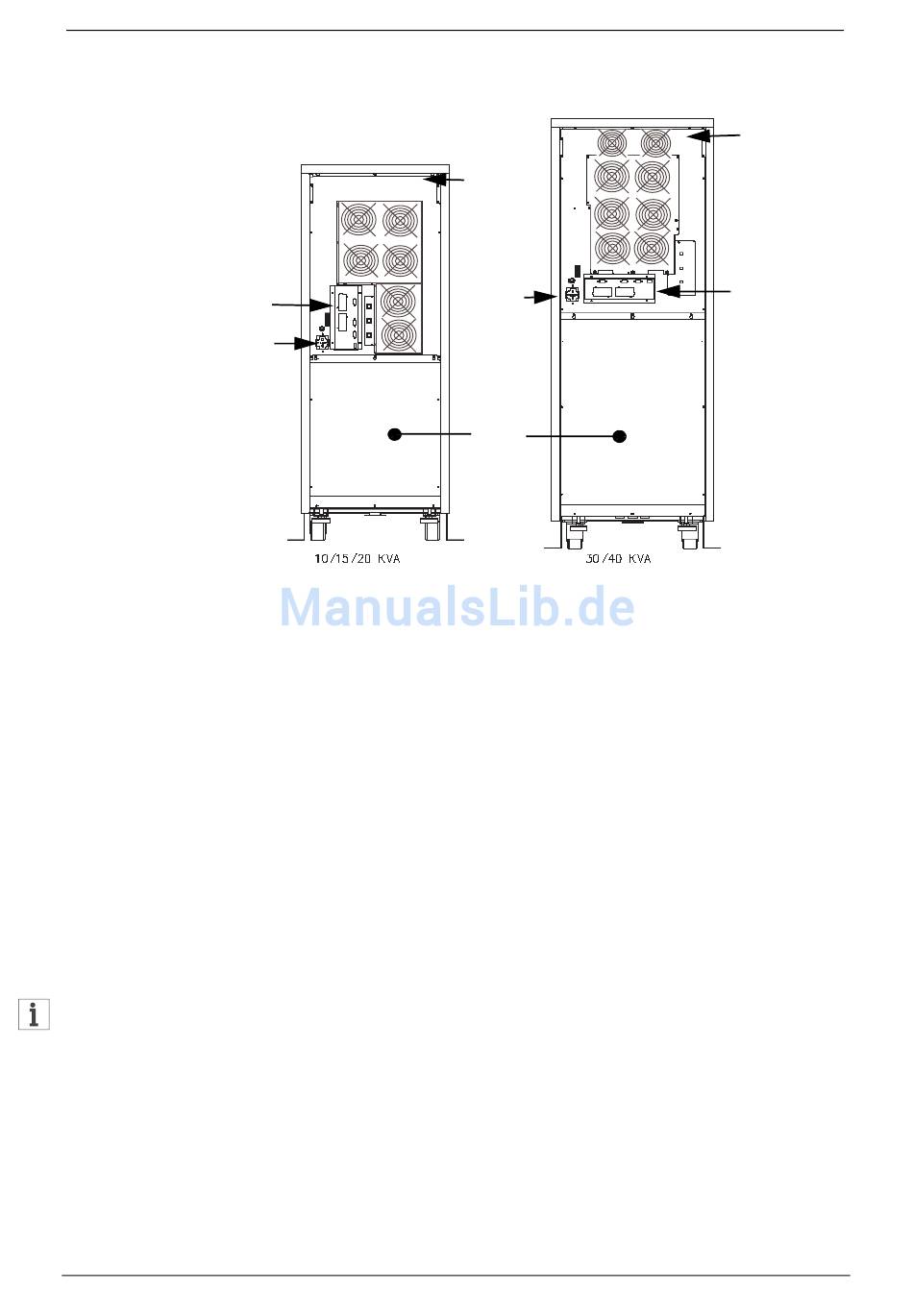

Figura 7 - Posteriore 10/15/20kVA(sinistra) e 30/40kVA
2
e per cavi singoli oltre 35 mm
Manuale d'uso - 10H52163PAMC rev.9 - 06/2008
CHLORIDE 70-NET 10-40KVA
S p i e i n d i -
canti lo stato
d e l l a P r o -
t e z i o n e
Backfeed
Presa
alimentazione
modem - solo
per "Service"
pannello
posteriore
2
.
Spie indicanti lo
stato della Pro-
tezione Backfeed
Pannello di
connessione
