5. ARABIRIMLER

70-Net aşağıdaki birimler ile donatılmıştır:
• veri aktarma protokolü için bir standart seri arabirim veya modem (X6);
• sinyal değişimi için bir AS400 kontak arabirimi (X7);
• SNMP adaptörü için bir slot (seçenek olarak SMNP ) (XS3);
• modem için bir slot (XS6);
• PPVIS ile kullanım için konfigüre edilmiş bir servis Arabirimi (X3);
• acil durum kapanışını sağlamak üzere bir arabirim (EPO) ( X8).
Bunların tümü arka panel üzerine yerleştirilmişlerdir (bak Res. 7 sayfa 406).
Bu arabirimler aşağıdaki amaçlar doğrultusunda kullanılabilirler:
• UPS ve bilgisayar arasında direkt iletişim
• UPS ünitesinin merkezi gözlemeli (SNMP) bir şebeke içinde client olarak entegre
edilmesi
• Çalışma durumlarının dış alarm sistemlerine aktarılması
Gerekli iletişim yazılım paketleri ve arabirim kabloları opsiyonel olduklarından, talep üzerine teslim
edilirler:
Not
XS6 ve XS3 slotları, sırası ile X6 ve X3 arabirimleri ile bağlanmışlardır, slotlardan bir tanesine bir
adaptör kardı monte edilmiş ise ilişkin arabirim devreden çıkar
X8
EPO
Not
Ara birim kabloları blendajlanmalı ve güç kablolarının uzağına yerleştirilmelidirler (dak. 20 cm).
Bledaj her iki tarafta yapılmalıdır. Kontrol ve besleme kabloları 90° açı oluşturmalıdırlar.

5.1. STANDART ARABIRIM COM - X6

9-kutuplu SUB-D erkek konektör (pim kontakları) RS 232 uyumlu sinyallerini kapsar.
COM arabirimi, tüm diğer akım devrelerinden elektriksel olarak yalıtılmıştır.
Kullanıcı Kitabı - 10H52163PAMC rev.9 - 06/2008
XS3
X7 X3
Kontaklar
RS 232
Contacts RS 232
AS/400
Servis
AS/400 Service

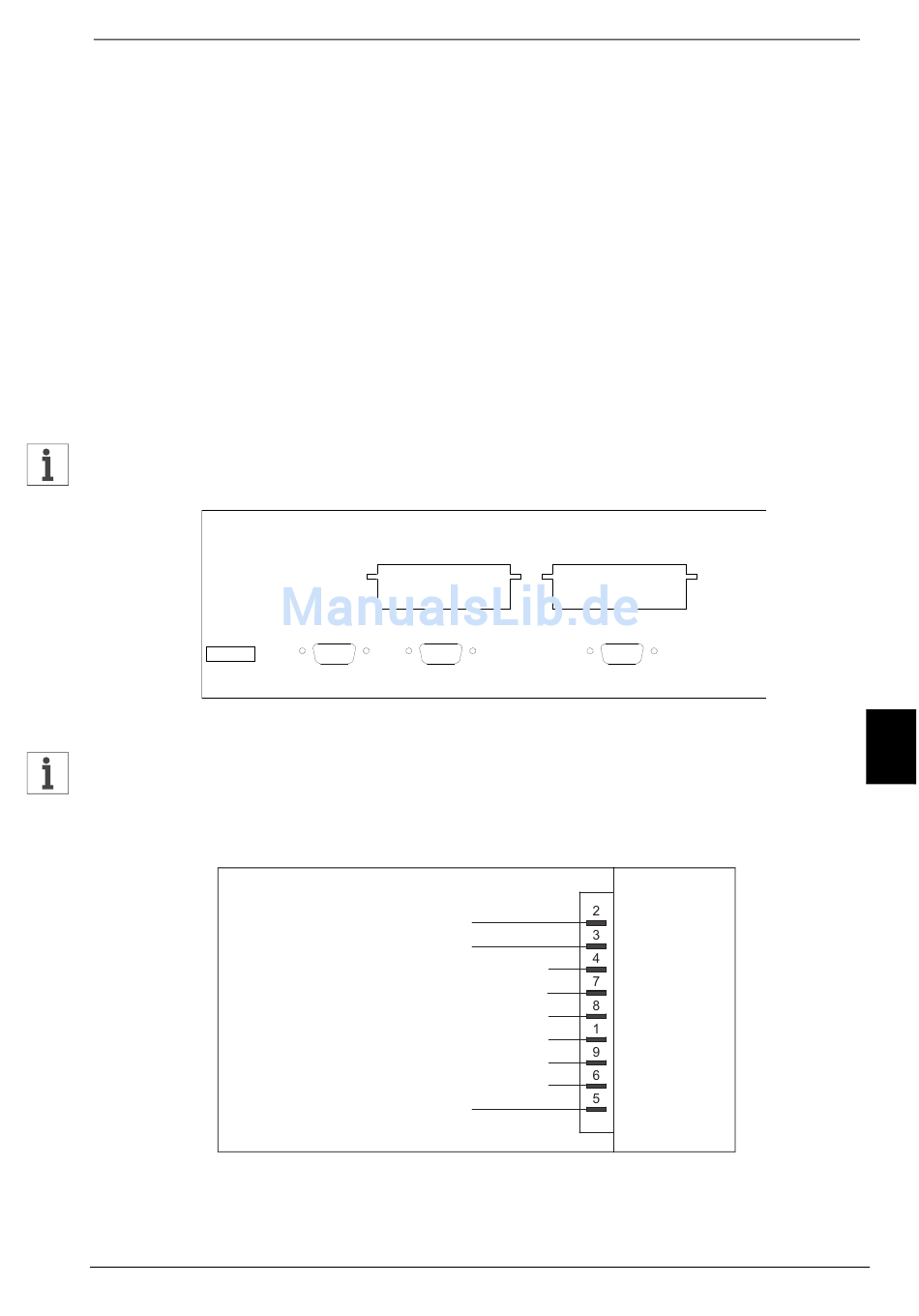

Resim 12 - Bağlama paneli

RS232 Aktarımı
Resim 13 - Standart arabirim COM
XS6
X6
RS 232
Modem/Multi
RS232 Alımı


Kullanılmıyor

Kullanılmıyor

Kullanılmıyor

Kullanılmıyor

Kullanılmıyor

Kullanılmıyor

Toprak sinyali

ARABIRIMLER
TR
Sayfa 415
