CHLORIDE 70-NET 10 - 40KVA

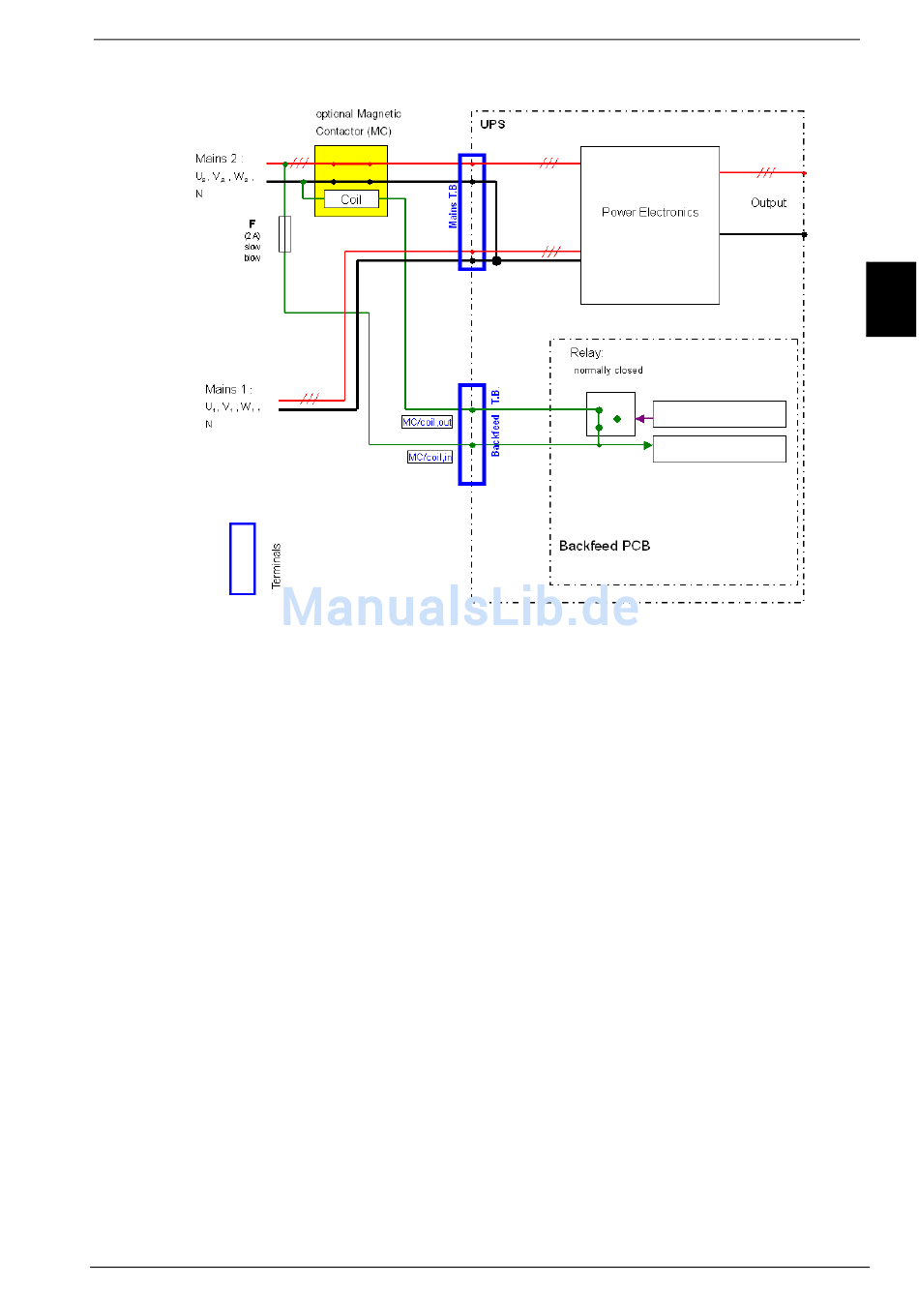

Figure 11 - 70-NET et dispositif d'isolation externe - dans cet exemple, un relais magnétique (MC)
Fonctionnement
Si le thyristor de by-pass est court (court-circuit) et que l'ASI fonctionne en modalité double
conversion (en ligne), il se produit ce qui suit:
• le relais de backfeed s'ouvre et
• le panneau LCD affiche le message „protection backfeed active" - avertissement 48.
Selon la charge et les conditions de tension, les alarmes suivantes pourraient se présenter:
- avertissement 48 - „Protection Backfeed Active"
- avertissement 44
- avertissement 39
LED d'état
La modalité backfeed est contrôlée par l'arrière, au moyen de voyants signant ce qui suit:
- vert: protection backfeed non active
- rouge: protection backfeed active (position des LED: voir Fig. 7 page 72)
Reset
Pour réarmer la logique de backfeed, le dispositif ASI doit être éteint puis rallumé au bout
de quelques secondes.
Manuel d'utilisation - 10H52163PAMC rev.9 - 06/2008
INSTALLATION
F
Page 79
