Der Sensor DO30G verfügt über ein festes Kabel, dessen Kabelleiter mit den entsprechenden
Klemmennummern gekennzeichnet sind.
2.5.5

Verdrahtung von SENCOM pH/ORP-Sensoren

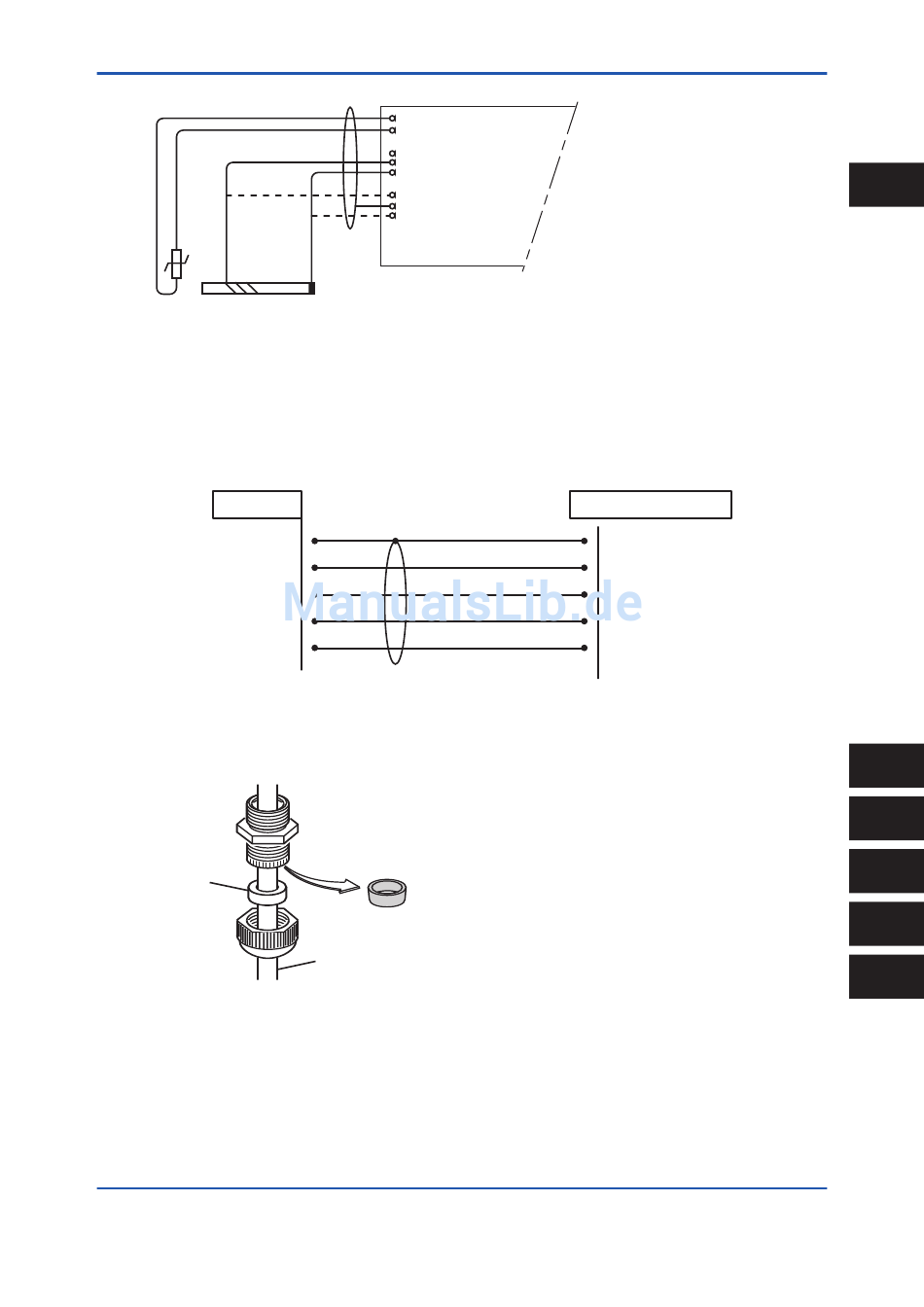

FU20F-Sensoren werden wie folgt an das Modul angeschlossen:
Eingang
Abschirmung 82
Daten+ 83
Daten- 84
Versorg. Erde 86
Versorgung 87
Verbinden Sie das WU11 SENCOM-Anschlusskabel mit dem SENCOM-Modul.
Da das WU11-Kabel relativ dünn ist, muss die Standard-Tülle der Kabeldurchführung vor der
Verdrahtung durch die mitgelieferte Tülle ersetzt werden.
Tülle
Abbildung 2.14
FLXA202/FLXA21
11 TC +
12 TC -
16
15 + Anode galvanisch
13 - Kathode galvanisch
+ Anode polarographisch
18
14 Abschirmung
- Kathode polarographisch
17
Standardtülle entfernen
Sensor
<2. Verdrahtung und Installation>
M9-Anschlussstecker
4
1
2
5
6
IM 12A01A02-01D-E
2-19
2
PH
SC
ISC
DO
SENCOM
