Produkt-
Spezifikation

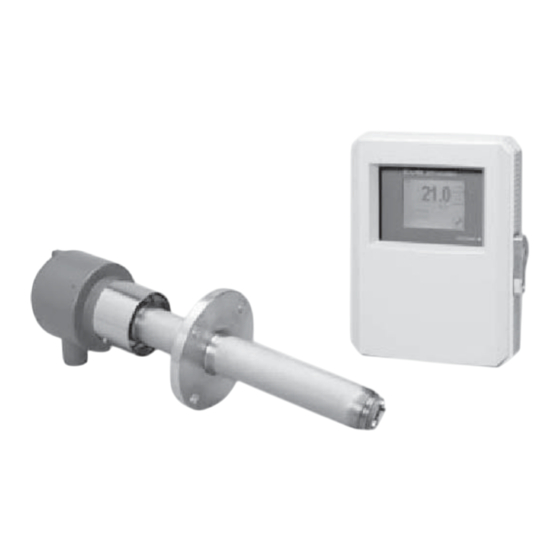

Die Basis-Ausführung dieses Analysators besteht aus einer
Direkteinsatz-Messsonde und einem Messumfomer, der mit
einem Analogausgang für Regelung und Überwachung aus ge-
stattet ist. Zur Optimierung der Wartungsaufgaben ist das Ana-
logausgangssignal mit einem digitalen HART-Signal überlagert.
Der Messumformer übernimmt auch die Steuerung der (halb-)
automatischen Kalibrierungsfunktion, wenn das Gerät zusammen
mit den erhältlichen Kalibriereinheiten eingesetzt wird.
Messumformer und Messfühler sind bei dem ZR202 in einem
Gerät vereint, was die Verrohrungs- und Verdrahtungsarbeiten
vereinfacht. Beim ZR402 wird der Messumfomer separat installiert.
Für die optimale Installation des Geräts in unterschiedlichen
Applikationen und zur Erleichterung von Wartungs- und
Kalibrierarbeiten sind zahlreiche Zubehörteile (Staubfilter,
Flammsperre, Messsonden-Schutzhülse, Hochtemperatur-Adapter
für die Messsonde, Stützrohr für die Messsonde) erhältlich.
Dieser Analysator eignet sich besonders zur Überwachung des
Sauerstoffgehalts in Verbrennungsgasen und zur Regelung
der mageren, sauerstoffoptimierten Verbrennung für den
Umweltschutz und zur Energieeinsparung. Die Ausführung
als Direkteinsatz-Analysator ist besonders im Hinblick auf
Wartungsarbeiten von Vorteil: Es sind keine zusätzlichen
Probenentnahmesysteme erforderlich.
Der Analysator kann ebenfalls zur Überwachung des Feuchtigkeits-
gehalts bei hohen Lufttemperaturen eingesetzt werden, wie es
bei Feuchtprozessen in Backbetrieben oder bei indirekt beheizten
Trocknern bei der Papierherstellung erforderlich ist.
Leistungsmerkmale
• Direkte Messungen: kein Probenentnahmesystem erforderlich
• Langlebiger, vor Ort austauschbarer Zirkonia-Sensor
• Robuste Sensorheizung
• Zerlegbare Messsonde
• Verschiedene Verfahren der Referenzluftzufuhr mit
unterschiedlichem Installationsaufwand
• Automatische Kompensation des Leitungsdrucks einstellbar
• Fern-Wartung und -Einstellung via digitale Kommunikation
(HART
)
®
Systemkonfiguration
ZR22G Getrennter Zirkonia-Sauerstoff-/ Hochtemperatur-
Feuchtigkeits-Analysator, Messwertaufnehmer
Durchführung *1
Signal (abgeschirmtes
6-adriges Kabel)
Rückschlagventil
Heizung (abgeschirmtes
2-adriges Kabel)
*3
Referenzgas
Kalibriergas
Durchfluss-
ZR40H Auto-Kalibriereinheit

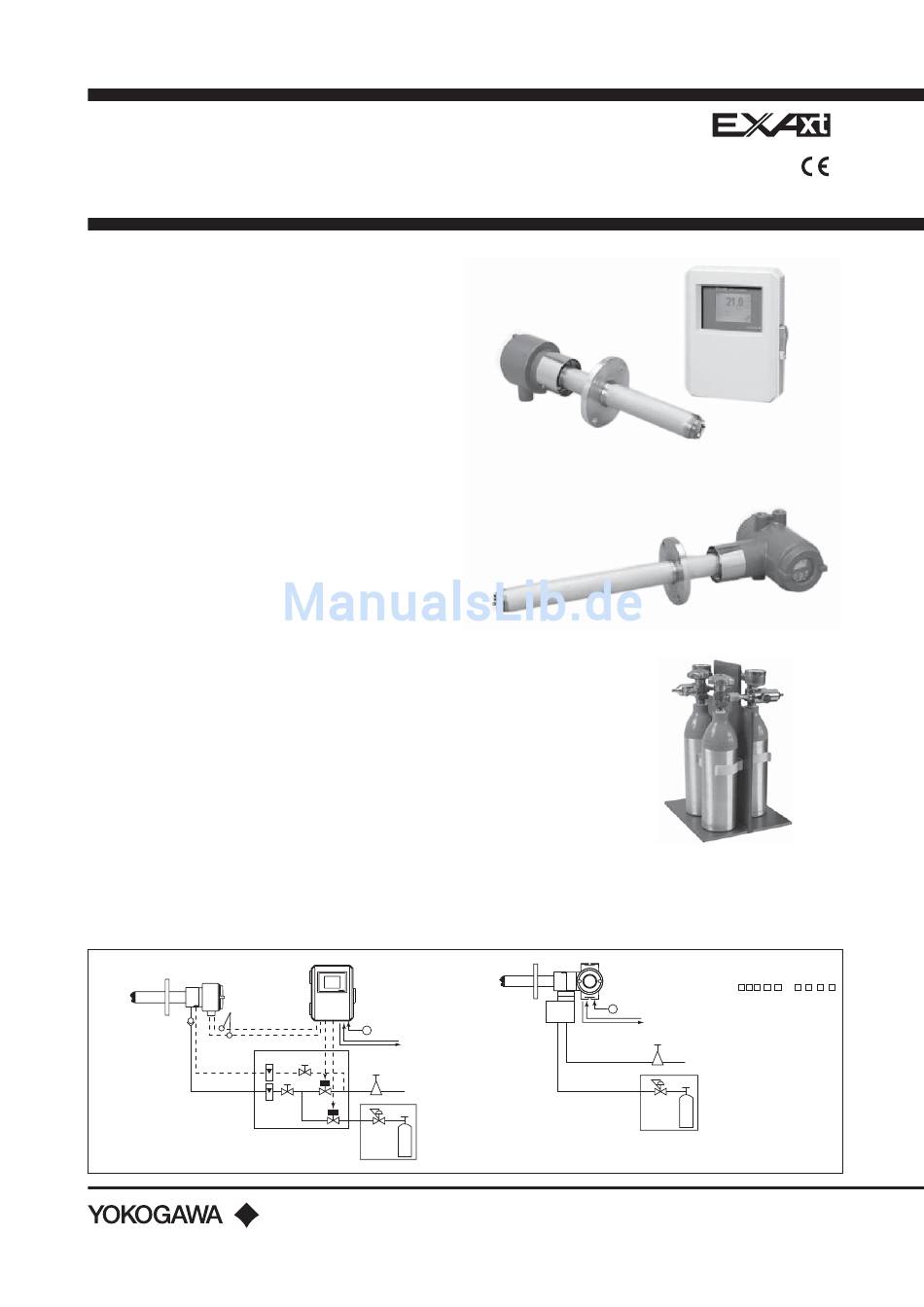

Modelle ZR22G, ZR402G und ZR202G
Zirkonia-Sauerstoff- und
Hochtemperatur-Feuchtigkeits-Analysatoren
zur Montage vor Ort
ZR402G Messumformer
EXA ZR402G
*2
~
100 bis 240 V AC
Kontakteingang
Analogausgang, Kontaktausgang
Nadel-
Digitalausgang (HART)
ventil
Druckminderer
Druckluft
Druckregler für Kalibriergas
messer
Gehäuse für die
Kalibriergaseinheit
Nullgasflasche
*4
ZR22G
Messfühler, getrennte Ausführung
Messfühler, kompakte Ausführung
ZR20-CAL
tragbare Kalibriereinheit
ZR202G Zirkonia-Sauerstoff-/ Hochtemperatur-
Feuchtigkeits-Analysator, Kompaktausführung,
mit Auto-Kalibriereinheit (ZR202G-
~
100 bis 240 V AC
Auto-Kalibriereinheit
Kontakteingang
ZR20H
Analogausgang, Kontaktausgang
Digitalausgang (HART)
Referenzgas
Kalibriergas
Druckregler für Kalibriergas
ZR402G
Messumformer
für allgemeine
Anwendungen
ZR202G
- -
-A-
- -
-
)
Druckminderer
Druckluft
Gehäuse für die
Kalibriergaseinheit
Nullgasflasche
GS 11M12A01-D-E
6. Ausgabe
