Montageverfahren

Siehe Abbildungen 2.15. Beachten Sie bitte, dass der FLXA202/FLXA21 für verschiedene Mon-
tagearten geeignet ist:
• Schalttafelmontage mit optional erhältlichem Montagezubehör (/PM und /UM)
• Wandmontage mit optional erhältlichem Montagezubehör (/U und /UM)
• Rohrmontage mit optional erhältlichem Montagezubehör (/U und /UM) an einem hori-
zontalen oder vertikalen Rohr (Nennweite 50A)
Hinweis: Das Universalmontage-Kit (/UM) besteht aus dem Montagezubehör für Rohr- und
Wandmontage (/U) und dem Montagezubehör für Schalttafelmontage (/PM).
Schalttafelmontage
Schrauben zur Montage
der Bügel *
Bügel
* Die vier Schrauben sind mit einem Drehmoment
von 2 Nm anzuziehen
Wandmontage
Schrauben zur Montage
der Bügel *
Wand
Löcher für die
Wandmontage (x3)
Hinweis: Die Wand, an der
der Analysator befestigt wird,
muss für ein Gewicht von
mindestens 8 kg ausgelegt sein.
Rohrmontage
Schrauben zur Montage
der Bügel *
Montageplatte für Rohr
U-Schraube
* Die vier Schrauben sind mit einem Drehmoment von 2 Nm anzuziehen

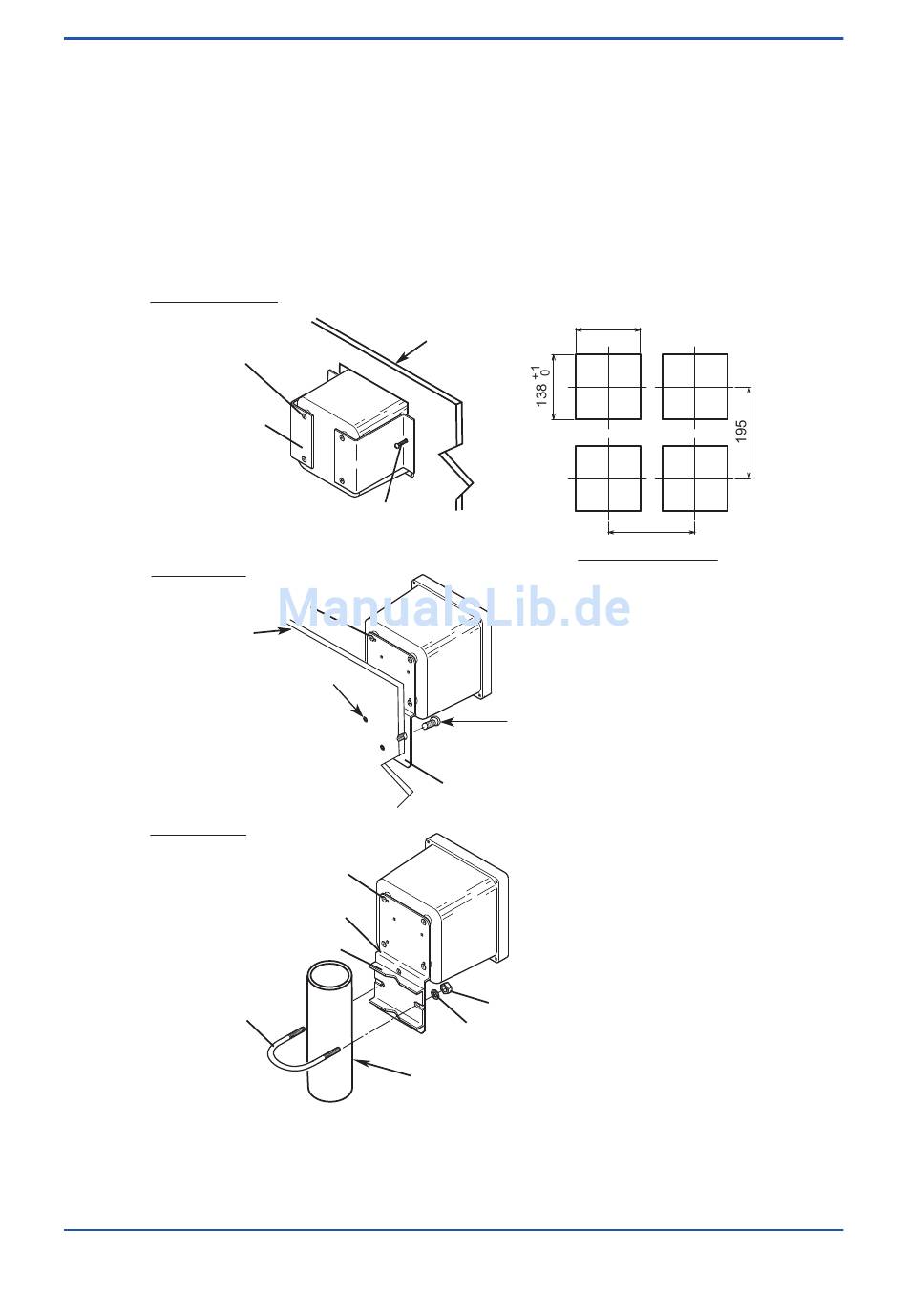

Abbildung 2.15 Drei Montagearten mit dem optional erhältlichen Montagezubehör
Siehe Produktspezifikationen (GS 12A01A02-01D-E) zu den Abmessungen des FLXA202/
FLXA21 und dem Montagezubehör.
Montageschrauben (x2)
* Die vier Schrauben sind mit einem Drehmoment von 2 Nm anzuziehen
Bügel
Standrohr (50A-Rohr)
<2. Verdrahtung und Installation>
138
Schalttafel
Schalttafelausschnitte
Hinweis: Das beiliegende Montagematerial
ist das gleiche wie für die Rohrmontage.
Für die Wandmontage wird lediglich der
Bügel verwendet.
M8-Schraube (nicht mitgeliefert)
Bitte verwenden Sie Schrauben, die
eine ausreichende Länge für die
Befestigungslöcher haben.
Bügel
Hinweis: Bei Anbringung einer Sonnen-
schutzhaube verwenden Sie bitte die
beiden oberen Bügelmontageschrauben
zu deren Befestigung.
Hinweis: Eine horizontale Rohrmontage ist
möglich, indem der Bügel um 90 ° gedreht
wird.
Muttern (x2)
Unterlegscheiben (x2)
+1
Einheit: mm
0
185
IM 12A01A02-01D-E 8. Ausgabe: 01. Okt. 2015-00
2-20
